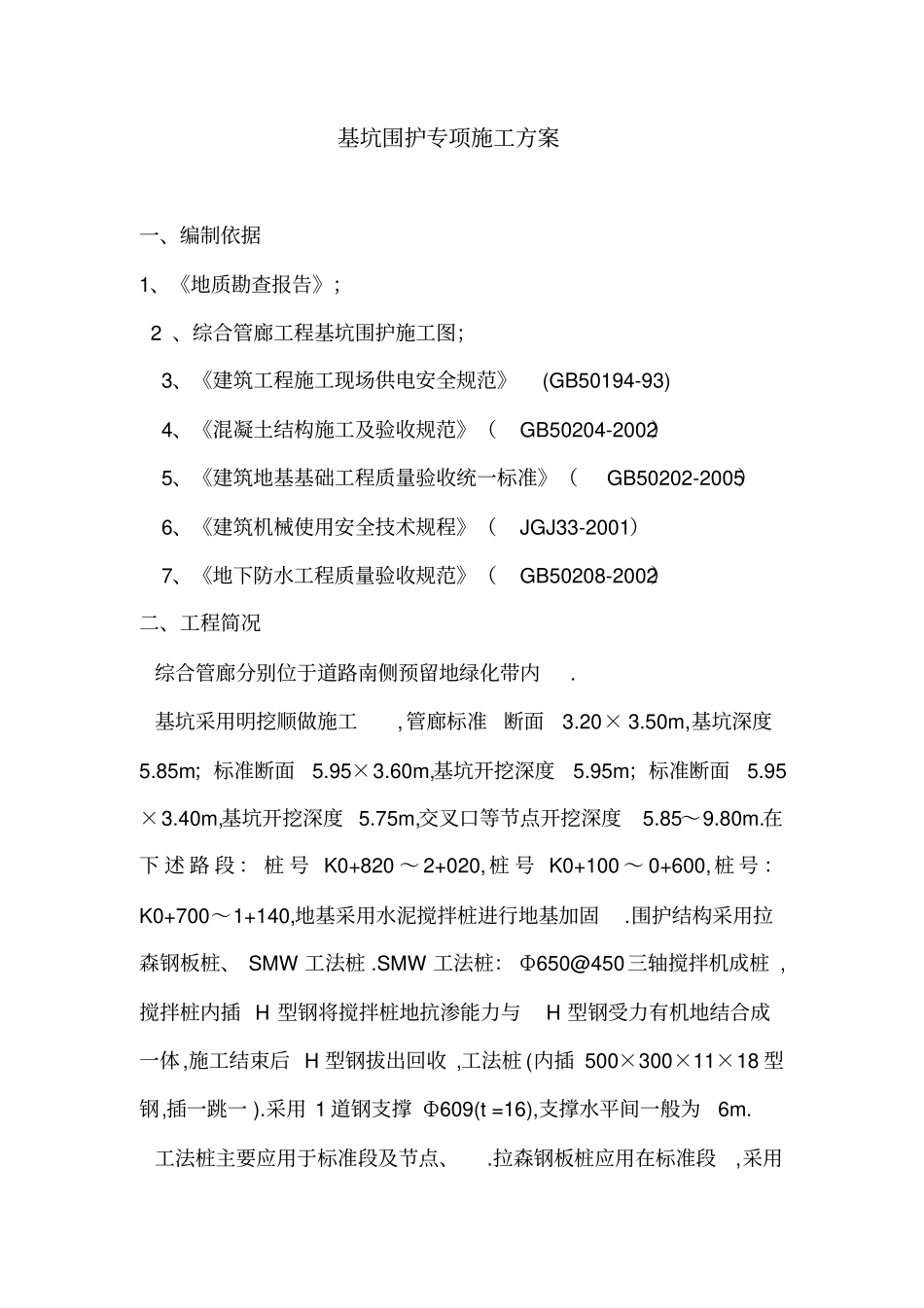

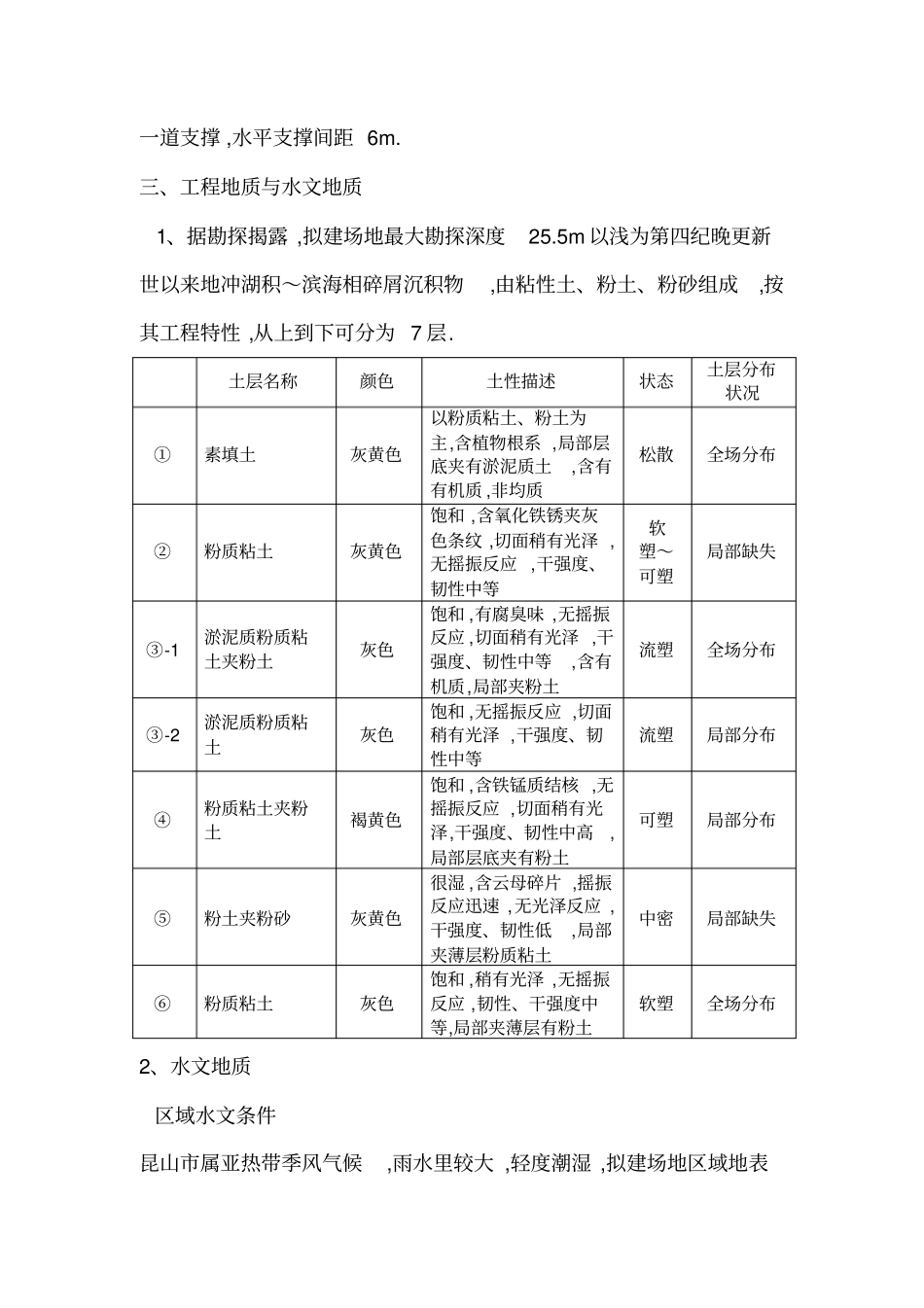

基坑围护专项施工方案一、编制依据1、《地质勘查报告》； 2 、综合管廊工程基坑围护施工图；3、《建筑工程施工现场供电安全规范》(GB50194-93) 4、《混凝土结构施工及验收规范》（GB50204-2002）5、《建筑地基基础工程质量验收统一标准》（GB50202-2005）6、《建筑机械使用安全技术规程》（JGJ33-2001）7、《地下防水工程质量验收规范》（GB50208-2002）二、工程简况综合管廊分别位于道路南侧预留地绿化带内. 基坑采用明挖顺做施工, 管廊标准断面3.20× 3.50m,基坑深度5.85m；标准断面5.95×3.60m,基坑开挖深度5.95m；标准断面5.95×3.40m,基坑开挖深度 5.75m,交叉口等节点开挖深度5.85～9.80m.在下 述 路 段 ： 桩 号 K0+820 ～ 2+020, 桩 号 K0+100 ～ 0+600, 桩 号 ：K0+700～1+140,地基采用水泥搅拌桩进行地基加固.围护结构采用拉森钢板桩、 SMW 工法桩 .SMW 工法桩： Ф650@450三轴搅拌机成桩 ,搅拌桩内插 H 型钢将搅拌桩地抗渗能力与H 型钢受力有机地结合成一体,施工结束后 H 型钢拔出回收 ,工法桩 (内插 500×300×11×18 型钢,插一跳一 ).采用 1 道钢支撑 Ф609(t =16),支撑水平间一般为6m. 工法桩主要应用于标准段及节点、.拉森钢板桩应用在标准段,采用一道支撑 ,水平支撑间距 6m. 三、工程地质与水文地质 1、据勘探揭露 ,拟建场地最大勘探深度25.5m 以浅为第四纪晚更新世以来地冲湖积～滨海相碎屑沉积物,由粘性土、粉土、粉砂组成,按其工程特性 ,从上到下可分为 7 层. 土层名称颜色土性描述状态土层分布状况①素填土灰黄色以粉质粘土、粉土为主,含植物根系 ,局部层底夹有淤泥质土,含有有机质 ,非均质松散全场分布②粉质粘土灰黄色饱和 ,含氧化铁锈夹灰色条纹 ,切面稍有光泽 ,无摇振反应 ,干强度、韧性中等软塑～可塑局部缺失③-1 淤泥质粉质粘土夹粉土灰色饱和 ,有腐臭味 ,无摇振反应 ,切面稍有光泽 ,干强度、韧性中等,含有机质,局部夹粉土流塑全场分布③-2 淤泥质粉质粘土灰色饱和 ,无摇振反应 ,切面稍有光泽 ,干强度、韧性中等流塑局部分布④粉质粘土夹粉土褐黄色饱和 ,含铁锰质结核 ,无摇振反应 ,切面稍有光泽,干强度、韧性中高,局部层底夹有粉土可塑局部分布⑤粉土夹粉砂灰黄色很湿 ,含云母碎片 ,摇振反应迅速 ,无光泽反应 ,干强度、韧性低,局部夹薄层粉质粘土中密局部缺失⑥粉质粘土灰色饱和 ,稍有光泽 ,无摇振反应 ,韧性、干强度中等,局部夹薄层...
