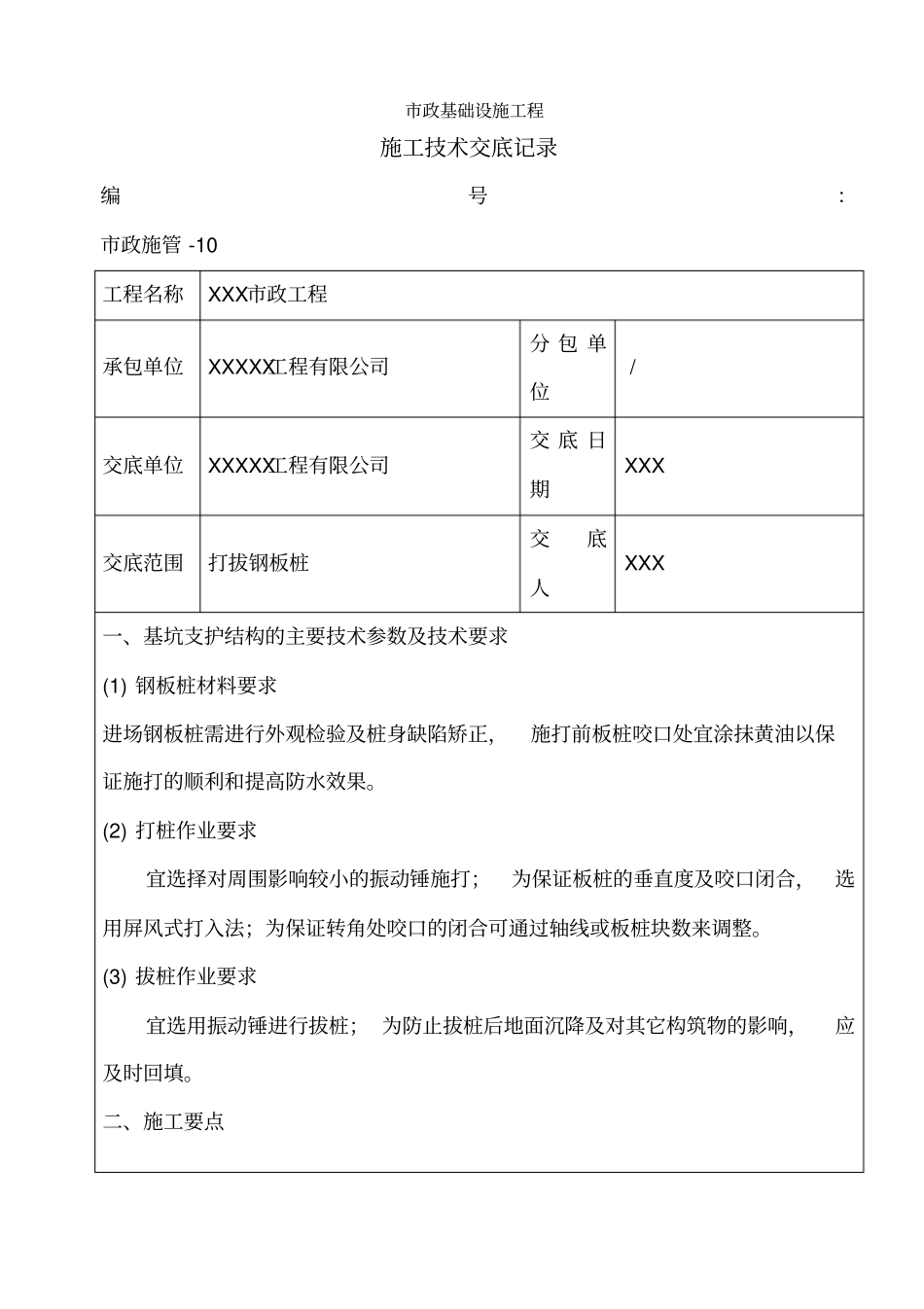

市政基础设施工程施工技术交底记录编号：市政施管 -10工程名称XXX市政工程承包单位XXXXX工程有限公司分 包 单位 / 交底单位XXXXX工程有限公司交 底 日期XXX交底范围打拔钢板桩交底人XXX一、基坑支护结构的主要技术参数及技术要求(1) 钢板桩材料要求进场钢板桩需进行外观检验及桩身缺陷矫正，施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。(2) 打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。(3) 拔桩作业要求宜选用振动锤进行拔桩； 为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。二、施工要点(1) 施工流程对于钢板桩的施工应考虑打设、挖土、地下施工、回填及板桩的拔除。施工工序为：测量放线→打钢板桩→沟槽开挖→管道铺设→沟槽回填→拉森钢板桩拔除。(2) 钢板桩吊运及堆放装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，注意保护锁口免受损伤。 钢板桩应堆放在平坦而坚固的场地上，必要时对场地地基土进行压实处理。在堆放时要注意：1、堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；2、钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置标牌说明；3、钢板桩应分别堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距一般为 3～4m，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2m。(3) 钢板桩的打设施工机械采用 30T 履带吊车，配合振动锤及。 a 、打桩围檩支架（导向架）的设置。为保证钢板桩沉桩的垂直度及施打板墙墙面的平整度，在钢板桩打入时应设置打桩围檩支架，围檩支架由围檩及围檩桩组成。围檩采用双面布置形式，双面围檩之间的净距应比插入板桩宽度放大8～10mm，如果对钢板桩打设要求较高，可沿高度上布置双层或多层，这样对钢板桩打入时导向效果更佳。 下层围檩可设在离地面约500mm处。围檩支架采用 H型钢。围檩与围檩桩之间用连接板焊接。 b 、钢板桩打设单桩打入法以一块或两块钢板为一组， 从一角开始逐块插打， 直至工程结束，这种打入方法施工简便，可不停顿地打，桩机行走路线短，速度快。但单块打入易向一边倾斜，误差积累不易纠正，墙面平直度难控制。①先用吊车将钢板桩吊至插点处进行插桩，插桩时锁口要对准，每插入一块即套上桩帽，轻轻加以锤击；②在打桩过程中，为保证钢板桩的垂直度在1...
