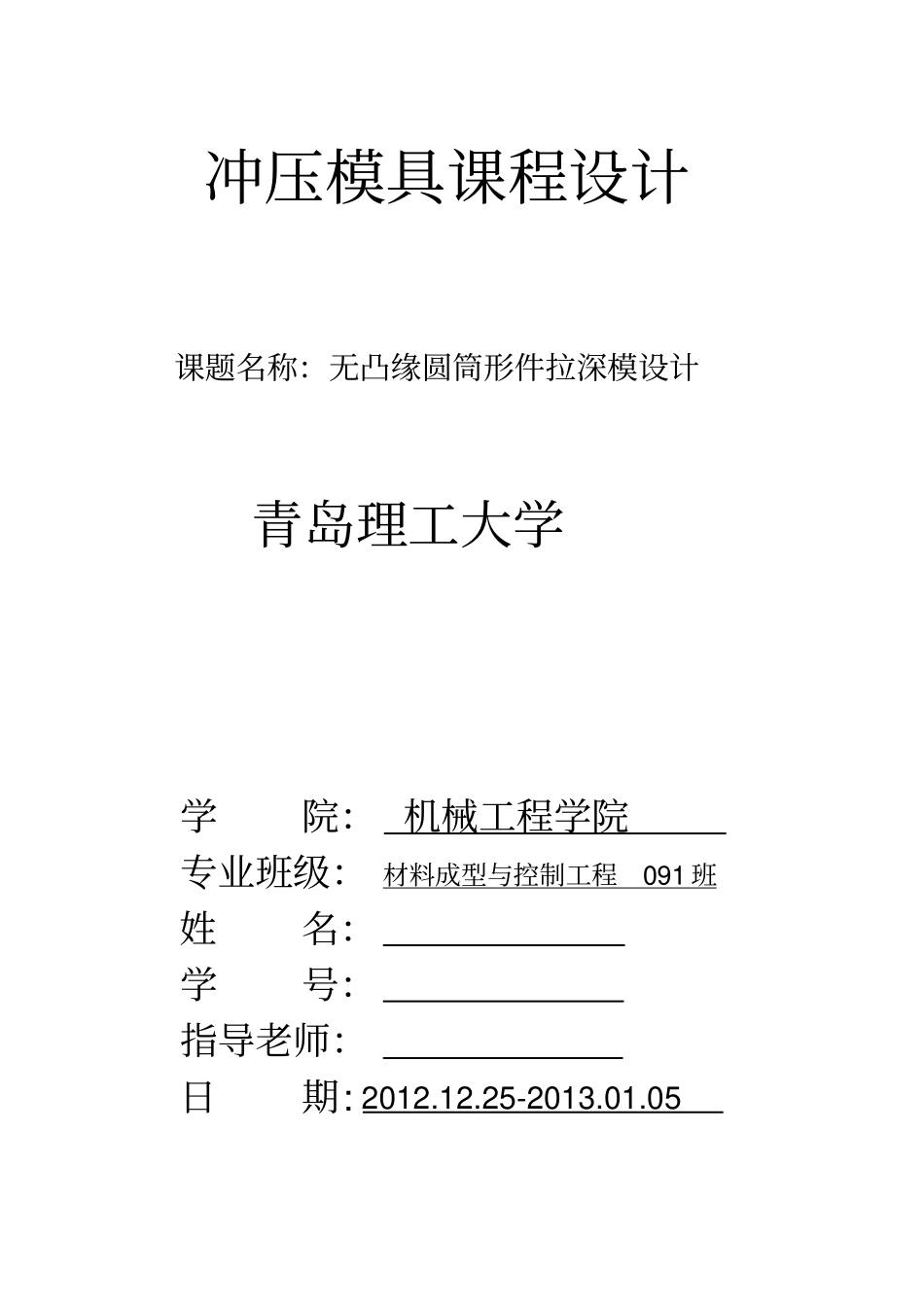

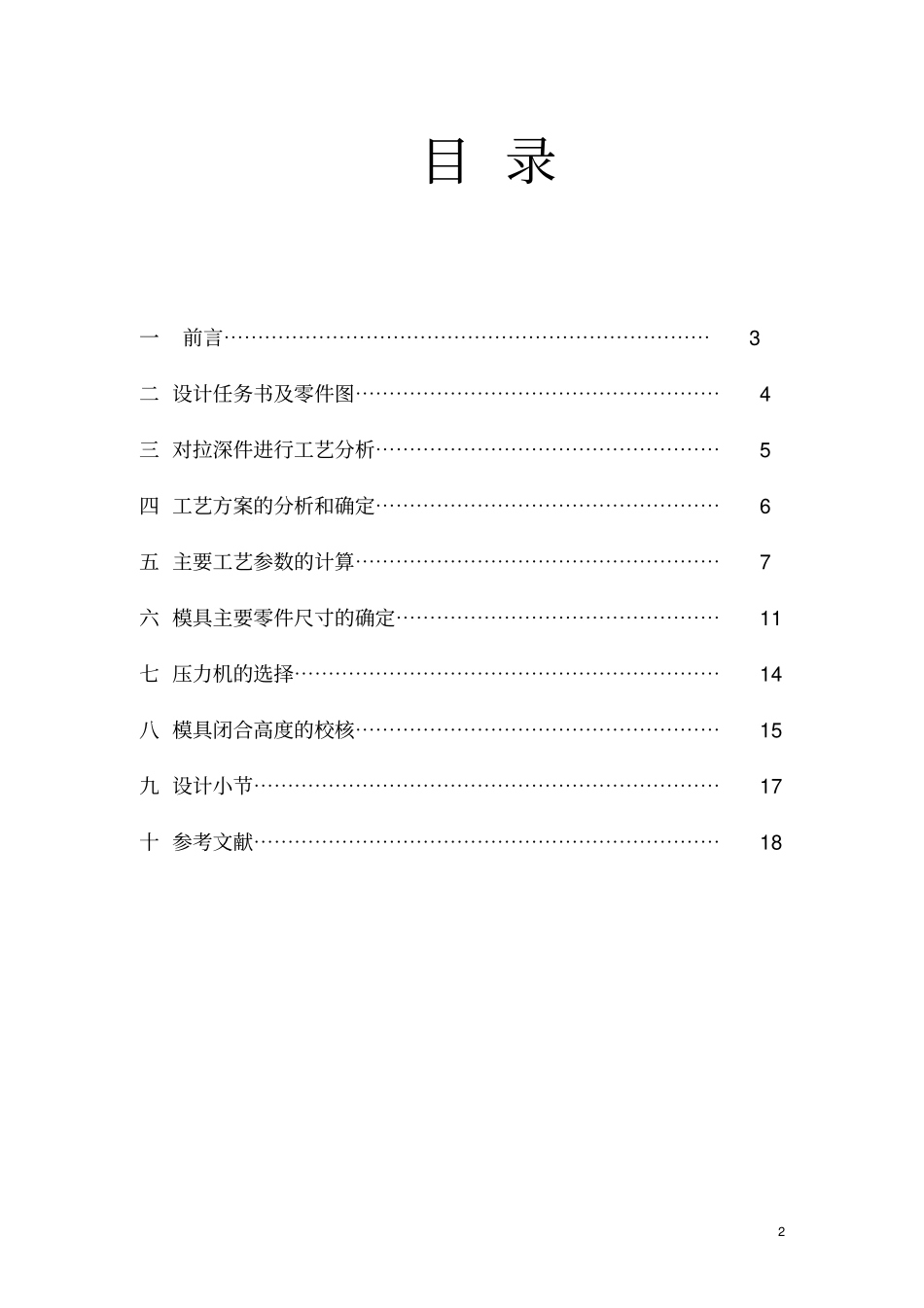

冲压模具课程设计课题名称：无凸缘圆筒形件拉深模设计青岛理工大学学院： 机械工程学院专业班级： 材料成型与控制工程091 班姓名：学号：指导老师：日期: 2012.12.25-2013.01.052 目 录一前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二 设计任务书及零件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三 对拉深件进行工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 四 工艺方案的分析和确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 五 主要工艺参数的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 六 模具主要零件尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 七 压力机的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 八 模具闭合高度的校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 九 设计小节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 十 参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 3 第一章前 言模具工业是国民经济的基础工业，受到政府和企业界的高度重视，发达国家有“模具工业是进入富裕社会的源动力”之说，可见其重视的程度。当今，“模具就是经济效益”的观念，已被越来越多的人所接受。 模具技术水平在很大程度上决定于人才的整体水平，而模具技术水平的高低， 又决定着产品的质量、 效益和新产品的开发能力，因此模具技术已成为衡量一个国家产品制造水平高低的重要标志。我们这次课程设计的任务是设计一套无凸缘圆筒形工件拉深模，即老师给出零件及生产要求与精度要求，在老师的指导下设计出一套符合要求的拉深模。由于是初次设计， 经验不足， 因此在设计过程中难免走了不少弯路，犯了不少错误，但是这些这些都将成为我们以后设计的宝贵经验。虽已经多次计算、修改，但仍可能还存在有疏漏和不当之处，敬请批评、指出。4 第二章设计任务书及零件图制件如图 1 所示，材料为 10 钢板，料厚为 1mm，大批量生产。工件图如下所示：图 1 要求根据所设计工件的尺寸、形状、批量等原始数据和要求，每人独立设计、绘制完成一套冲压模具。包括；（1）模具装配图 1 张（按 1：1 比例，或适当比例）；（2）模具工作零件图2-3 张（按 1：1 比例，或适当比例）；（3）设计说明书一份；5 第三章对拉深件进行工艺分析此工件为无凸缘圆筒形工件，要求内形尺寸， 没有厚度不变的要求。此工件的形状满足拉深的工艺要求，可用拉深工序加工。根据制件的材料、 厚度、...
