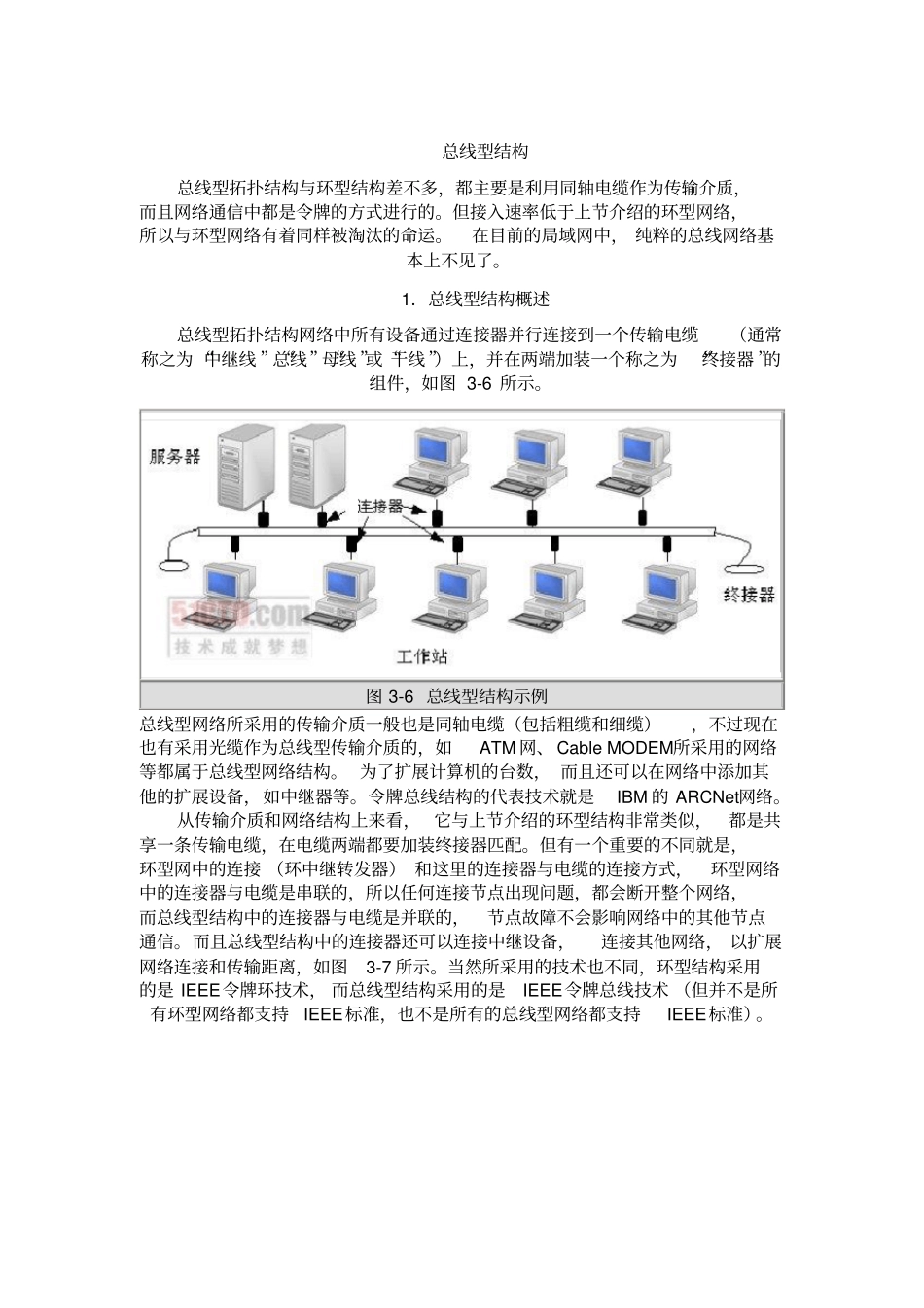

总线型结构总线型拓扑结构与环型结构差不多，都主要是利用同轴电缆作为传输介质，而且网络通信中都是令牌的方式进行的。但接入速率低于上节介绍的环型网络，所以与环型网络有着同样被淘汰的命运。在目前的局域网中， 纯粹的总线网络基本上不见了。1．总线型结构概述总线型拓扑结构网络中所有设备通过连接器并行连接到一个传输电缆（通常称之为 “中继线 ”“总线”“母线 ”或“干线 ”）上，并在两端加装一个称之为“终接器 ”的组件，如图 3-6 所示。图 3-6 总线型结构示例总线型网络所采用的传输介质一般也是同轴电缆（包括粗缆和细缆），不过现在也有采用光缆作为总线型传输介质的，如ATM 网、 Cable MODEM所采用的网络等都属于总线型网络结构。 为了扩展计算机的台数， 而且还可以在网络中添加其他的扩展设备，如中继器等。令牌总线结构的代表技术就是IBM 的 ARCNet网络。从传输介质和网络结构上来看， 它与上节介绍的环型结构非常类似，都是共享一条传输电缆，在电缆两端都要加装终接器匹配。但有一个重要的不同就是，环型网中的连接 （环中继转发器） 和这里的连接器与电缆的连接方式，环型网络中的连接器与电缆是串联的，所以任何连接节点出现问题，都会断开整个网络，而总线型结构中的连接器与电缆是并联的，节点故障不会影响网络中的其他节点通信。而且总线型结构中的连接器还可以连接中继设备，连接其他网络， 以扩展网络连接和传输距离，如图3-7 所示。当然所采用的技术也不同，环型结构采用的是 IEEE 令牌环技术， 而总线型结构采用的是IEEE 令牌总线技术 （但并不是所有环型网络都支持IEEE 标准，也不是所有的总线型网络都支持IEEE 标准）。图 3-7 双总线结构网络互联示例总线拓扑的优点与环型拓扑结构差不多，主要有如下几点。(1)网络结构简单，易于布线因为总线型网络与环型网络一样，都是共享传输介质， 也通常无须另外的网络设备，所以整个网络结构比较简单，布线比较容易。(2)扩展较容易这是它相对同样是采用同轴电缆(或光纤 )作为传输介质的环型网络结构的最大的一个优点。 因为总线型结构网络中， 各节点与总线的连接是通过连接并行连接(环型网络中连接器与电缆的连接是串行的)的，所以节点的扩展无须断开网络，扩展容易了许多。 而且还可通过中继器设备扩展连接到其他网络中，进一步提高了可扩展性能。(3)维护容易同样是因为总线型结构网络中的连接器与总线电缆并行连接的，所以这给整...
