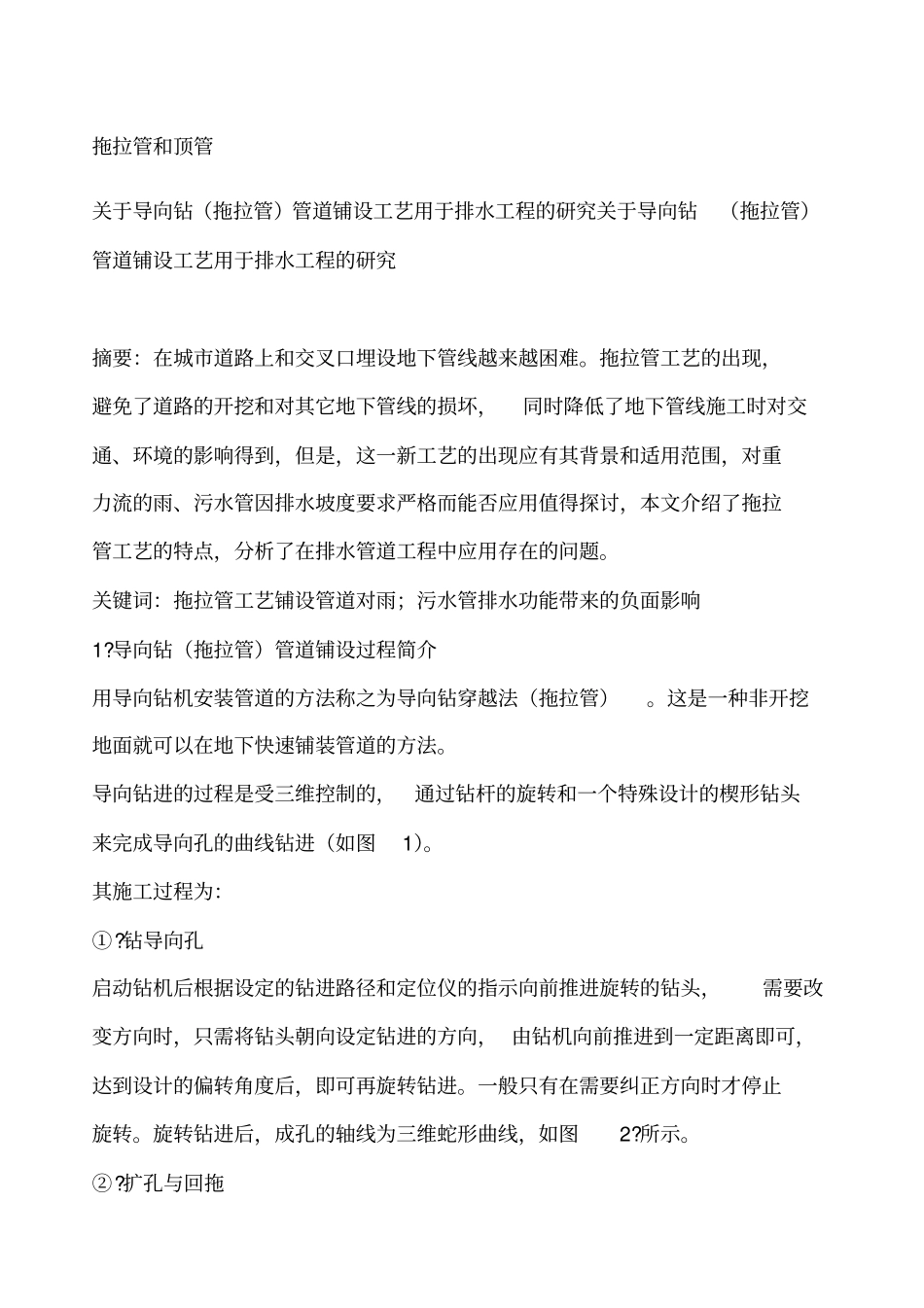

拖拉管和顶管关于导向钻（拖拉管）管道铺设工艺用于排水工程的研究关于导向钻（拖拉管）管道铺设工艺用于排水工程的研究摘要：在城市道路上和交叉口埋设地下管线越来越困难。拖拉管工艺的出现，避免了道路的开挖和对其它地下管线的损坏，同时降低了地下管线施工时对交通、环境的影响得到，但是，这一新工艺的出现应有其背景和适用范围，对重力流的雨、污水管因排水坡度要求严格而能否应用值得探讨，本文介绍了拖拉管工艺的特点，分析了在排水管道工程中应用存在的问题。关键词：拖拉管工艺铺设管道对雨；污水管排水功能带来的负面影响1?导向钻（拖拉管）管道铺设过程简介用导向钻机安装管道的方法称之为导向钻穿越法（拖拉管）。这是一种非开挖地面就可以在地下快速铺装管道的方法。导向钻进的过程是受三维控制的，通过钻杆的旋转和一个特殊设计的楔形钻头来完成导向孔的曲线钻进（如图1）。其施工过程为：①?钻导向孔启动钻机后根据设定的钻进路径和定位仪的指示向前推进旋转的钻头，需要改变方向时，只需将钻头朝向设定钻进的方向， 由钻机向前推进到一定距离即可，达到设计的偏转角度后，即可再旋转钻进。一般只有在需要纠正方向时才停止旋转。旋转钻进后，成孔的轴线为三维蛇形曲线，如图2?所示。②?扩孔与回拖当钻孔时由钻机驱动装着楔形钻头的钻杆从地面钻入，再按预定的方向抵达目的地后，卸下钻头换上适当尺寸的特殊类型的回扩器（如图3?所示）。回扩器快速旋转并通过回扩器上的多排高压泥浆喷嘴冲刷孔壁，使之能够在拉回钻杆的同时将钻孔扩大到所需直径（有时可能需要进行多次扩孔），同时或随后将需要铺装的管线进行回拖（图4）。回拖管线时产品管线在扩好孔的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线在回拖时防腐层的磨损。经过钻机多次预扩孔，最终成孔直径一般是管径的1.5~1.7 倍（距离越长扩孔越大、管径越大扩孔也越大） ，所以不会损伤防腐层。可安装管道的直径最大可达 1m。③?适用管材适用管材不仅有 PE?管、PVC?管，另外钢管也可以使用该法来铺装。2?导向钻（拖拉管）工艺在市政工程的应用近年嘉兴市区基础设施建设及道路改造迅猛，为了避免道路开挖、避免对地下既有管线的损坏及环境和交通影响，自去年开始拖拉雨、污水管及通讯管在道路及交叉口已多次应用。在主干道路及道路交叉口被拖拉的雨、污水管总长已达 2.16?km，管径 630?~?400?mm，埋深 2?~?7?m。其造价（不含...
