修改后的污水管顶管施工组织设计---副本

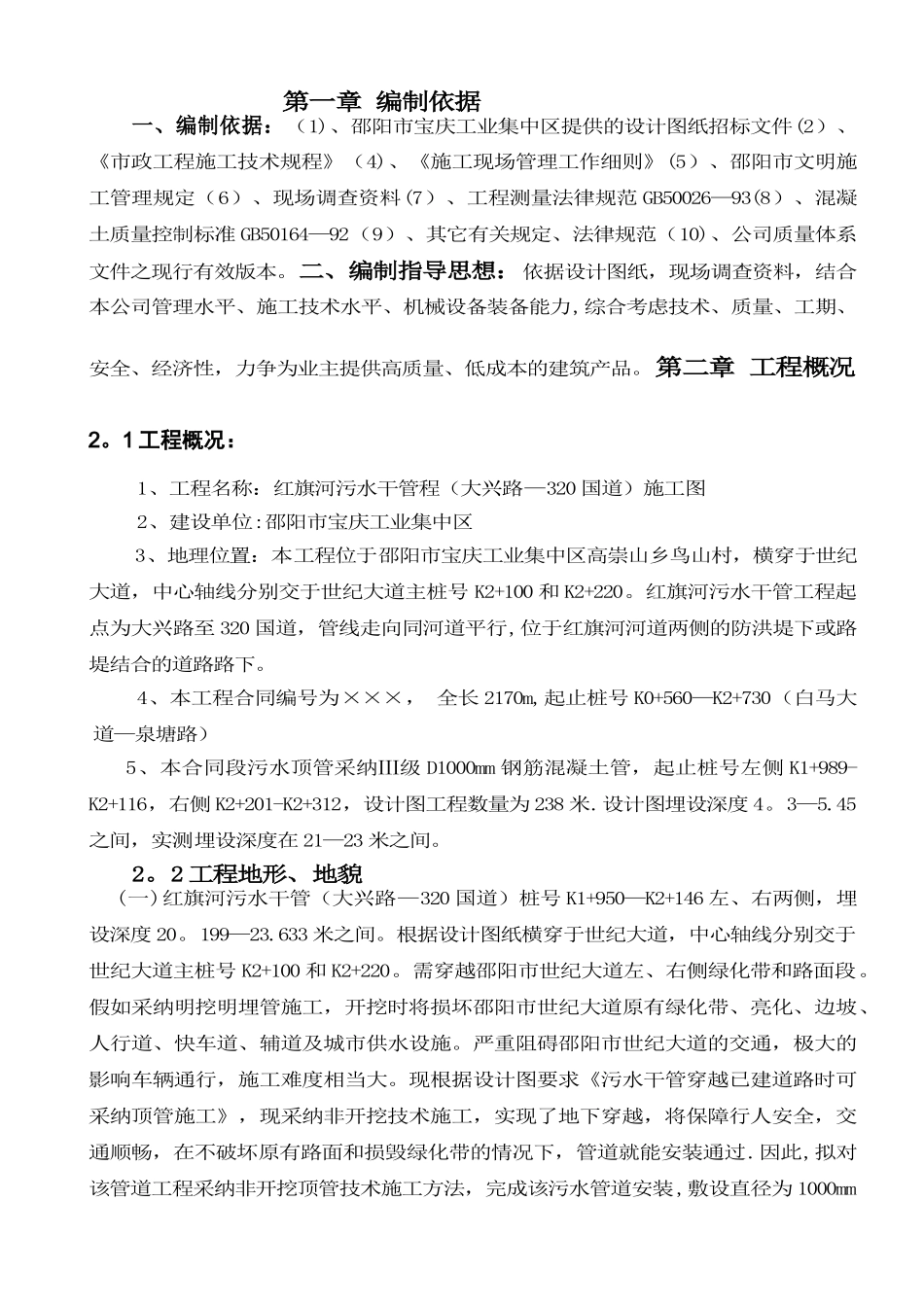

第一章 编制依据一、编制依据：（1)、邵阳市宝庆工业集中区提供的设计图纸招标文件(2）、《市政工程施工技术规程》（4)、《施工现场管理工作细则》(5）、邵阳市文明施工管理规定（6）、现场调查资料(7）、工程测量法律规范 GB50026—93(8）、混凝土质量控制标准 GB50164—92（9）、其它有关规定、法律规范（10)、公司质量体系文件之现行有效版本。二、编制指导思想：依据设计图纸，现场调查资料，结合本公司管理水平、施工技术水平、机械设备装备能力,综合考虑技术、质量、工期、安全、经济性，力争为业主提供高质量、低成本的建筑产品。第二章 工程概况2。1 工程概况：1、工程名称：红旗河污水干管程（大兴路—320 国道）施工图2、建设单位:邵阳市宝庆工业集中区3、地理位置：本工程位于邵阳市宝庆工业集中区高崇山乡鸟山村，横穿于世纪大道，中心轴线分别交于世纪大道主桩号 K2+100 和 K2+220。红旗河污水干管工程起点为大兴路至 320 国道，管线走向同河道平行,位于红旗河河道两侧的防洪堤下或路堤结合的道路路下。4、本工程合同编号为×××， 全长 2170m,起止桩号 K0+560—K2+730（白马大道—泉塘路）5、本合同段污水顶管采纳Ⅲ级 D1000mm 钢筋混凝土管，起止桩号左侧 K1+989-K2+116，右侧 K2+201-K2+312，设计图工程数量为 238 米.设计图埋设深度 4。3—5.45之间，实测埋设深度在 21—23 米之间。2。2 工程地形、地貌(一)红旗河污水干管（大兴路—320 国道）桩号 K1+950—K2+146 左、右两侧，埋设深度 20。199—23.633 米之间。根据设计图纸横穿于世纪大道，中心轴线分别交于世纪大道主桩号 K2+100 和 K2+220。需穿越邵阳市世纪大道左、右侧绿化带和路面段。假如采纳明挖明埋管施工，开挖时将损坏邵阳市世纪大道原有绿化带、亮化、边坡、人行道、快车道、辅道及城市供水设施。严重阻碍邵阳市世纪大道的交通，极大的影响车辆通行，施工难度相当大。现根据设计图要求《污水干管穿越已建道路时可采纳顶管施工》，现采纳非开挖技术施工，实现了地下穿越，将保障行人安全，交通顺畅，在不破坏原有路面和损毁绿化带的情况下，管道就能安装通过.因此,拟对该管道工程采纳非开挖顶管技术施工方法，完成该污水管道安装,敷设直径为 1000mm的污水管，彻底实现该管道的完成和通畅的目标。红旗河污水干管(大兴路—320 国道）施工图，设计高程与实测高程对比表:红旗河污水干管顶管设计高程与实测高程对比表井 号XY设计高...
