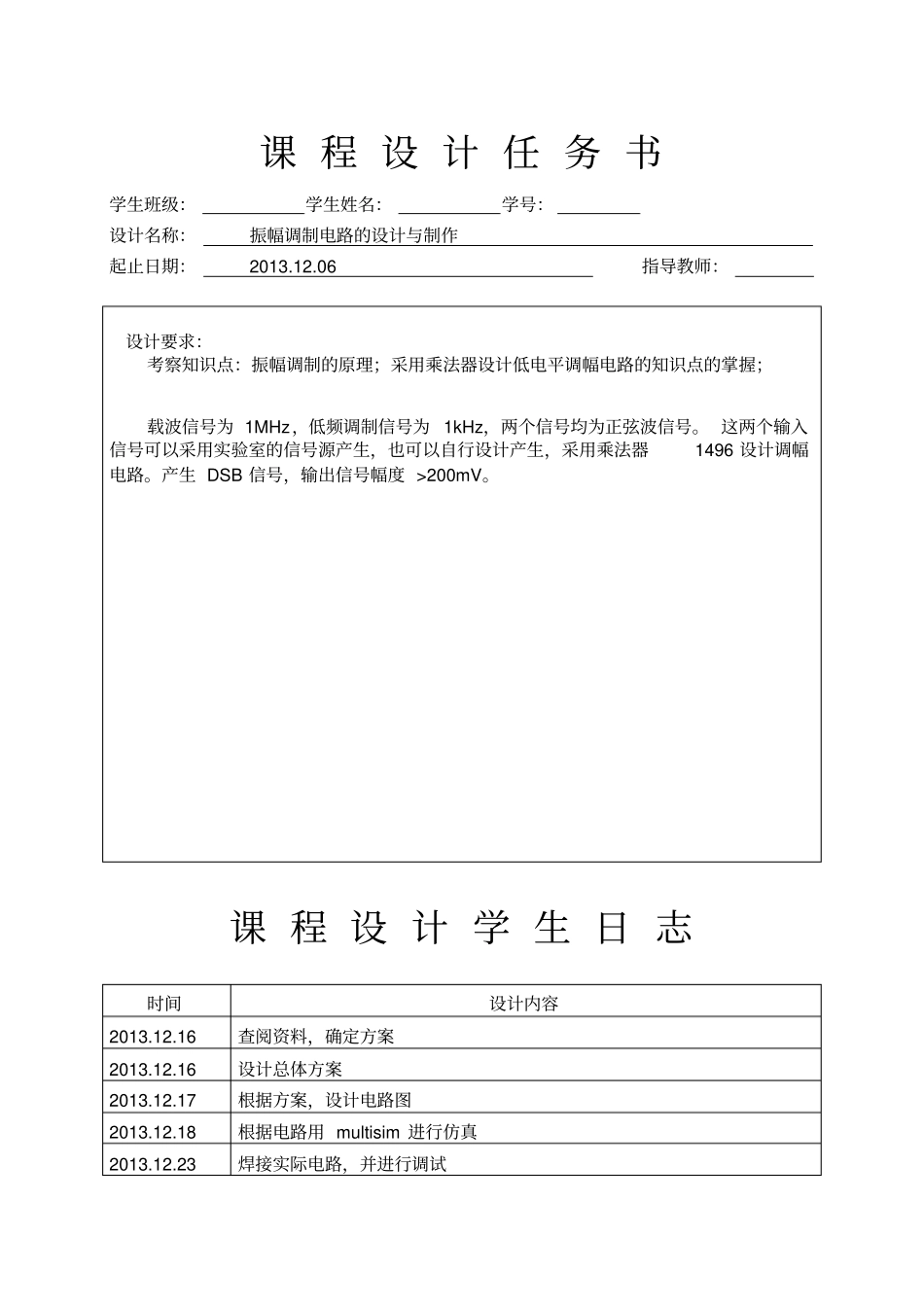

西南科技大学课 程 设 计 报 告课程名称：高频电子线路课程设计设计名称 ：振幅调制电路的设计与制作姓名：学号: 班级：指导教师：起止日期：2013.12.6-2013.12.20西南科技大学信息工程学院制课 程 设 计 任 务 书学生班级：学生姓名：学号：设计名称：振幅调制电路的设计与制作起止日期：2013.12.06 指导教师：设计要求：考察知识点：振幅调制的原理；采用乘法器设计低电平调幅电路的知识点的掌握；载波信号为 1MHz，低频调制信号为 1kHz，两个信号均为正弦波信号。 这两个输入信号可以采用实验室的信号源产生，也可以自行设计产生，采用乘法器1496 设计调幅电路。产生 DSB 信号，输出信号幅度 >200mV。课 程 设 计 学 生 日 志时间设计内容2013.12.16 查阅资料，确定方案2013.12.16 设计总体方案2013.12.17 根据方案，设计电路图2013.12.18 根据电路用 multisim 进行仿真2013.12.23 焊接实际电路，并进行调试2013.12.25 答辩课 程 设 计 考 勤 表周星期一星期二星期三星期四星期五课 程 设 计 评 语 表指导教师评语：成绩：指导教师：年月日振幅调制电路的设计与制作一、设计目的和意义掌握用集成模拟乘法器构成振幅调制电路二、设计原理调制的信号为DSB 波（即双边带调幅信号） 。采取乘法器低电平调幅电路进行设计。集成模拟乘法器是完成两个模拟量相乘的电子器件。在高频电子线路中，振幅调制的过程可视为两个信号相乘或包含相乘的过程。振幅调整是用低频调制信号控制高频载波的振幅，从而使振幅按调制信号的规律而变化，调制上一个非线性过程。设调幅电路输出高频载波信号为（t）=cost 基带信号为单频低频信号（t）=cosΩ t UDSB(t)=KU CmU? mCOS? t * COSw Ct =kU CmU? m/2 *COS(w c-? )t + kU CmU? m/2 *COS(w c+? )t 集成模拟乘法器MC1496 是目前常用的平衡调制 /解调器，内部电路含有8 个有源晶体管1413121110987654321SIG+GADJGADJSIG-BIASOUT +NCV-NCOUT -NCCAR -NCCAR +1 26231 4511 084MC1496 各引脚功能如下：1）、SIG+ 信号输入正端2）、GADJ 增益调节端3）、GADJ 增益调节端4）、SIG- 信号输入负端5）、BIAS 偏置端6）、OUT+ 正电流输出端7）、NC 空脚8）、CAR+ 载波信号输入正端9）、NC 空脚10）、CAR- 载波信号输入负端11）、NC 空脚12）、OUT- 负电流输出端13）、NC 空脚14）、V- 负电源三、详细设计步骤1. 设计电路图2....
