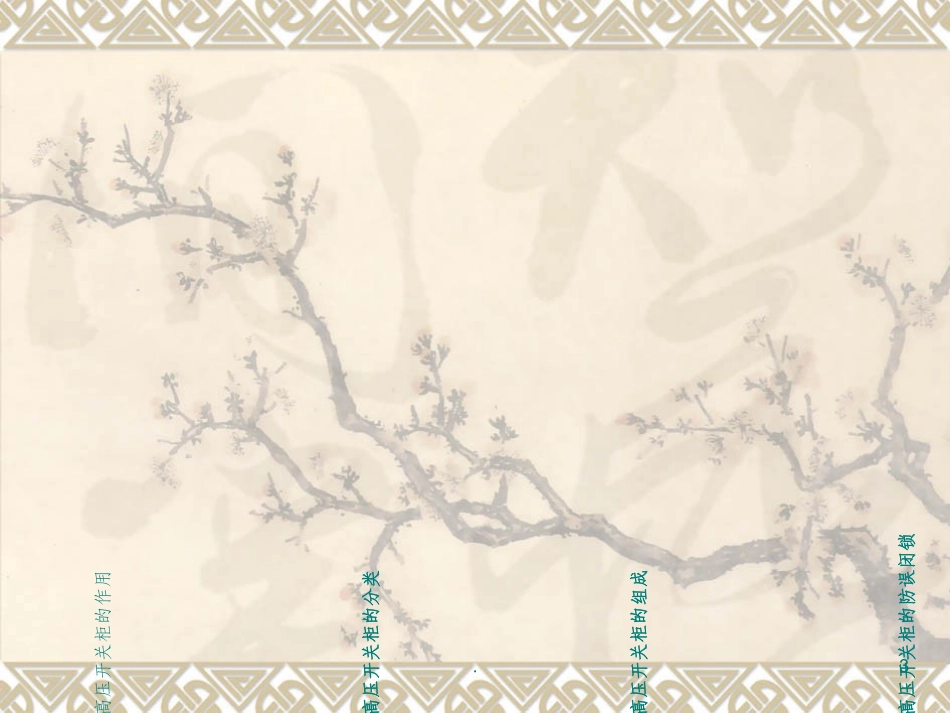

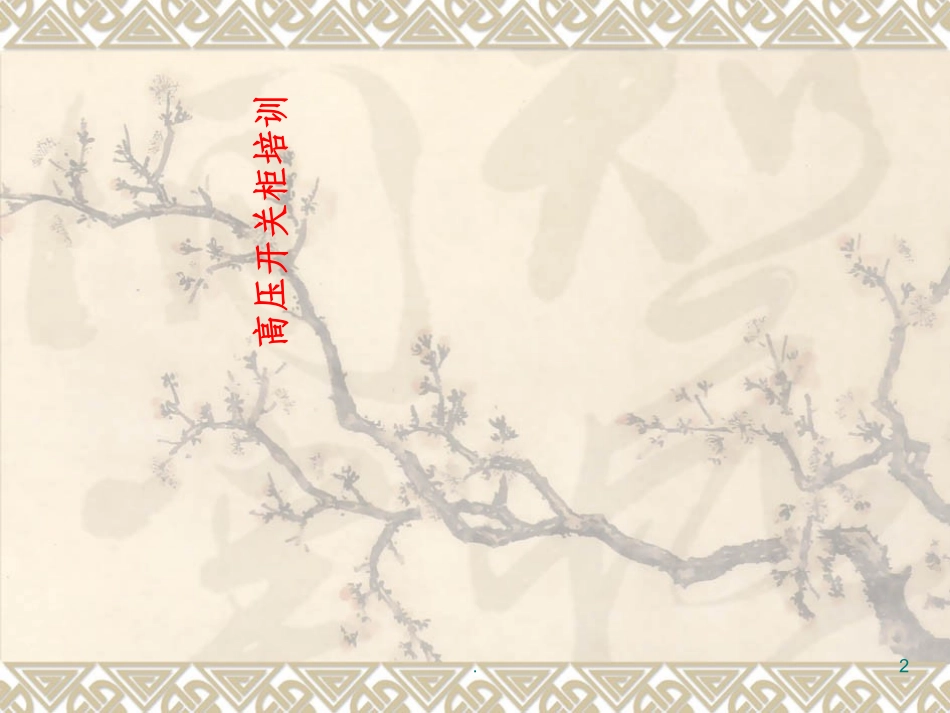

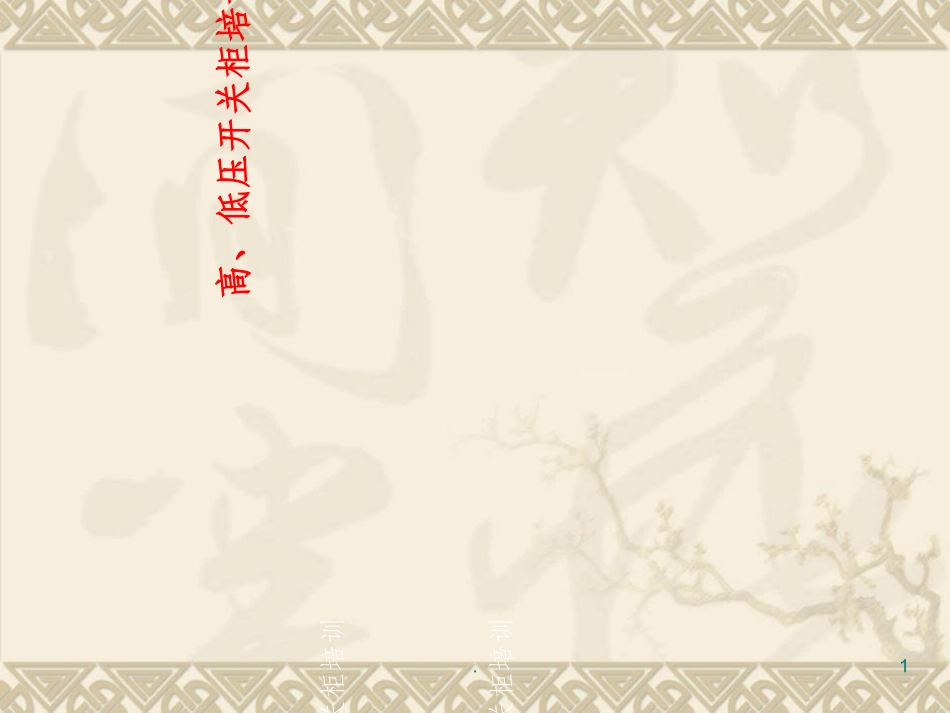

.1高、低压开关柜培训一、高压开关柜培训二、低压开关柜培训.2高压开关柜培训.3内容提要：◇高压开关柜型号含义◇高压开关柜的作用◇高压开关柜的分类◇高压开关柜的组成◇高压开关柜的防误闭锁◇检修检查项目.4一、高压开关柜型号KYN–28–12KYN–28–12KYN–28–12/□□移开式户内设计序号额定电压方案号铠装.5二、高压开关柜的作用高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。程庄变电站35KV高压开关柜高压开关柜广泛应用于配电系统，作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。因此，高压开关柜是非常重要的配电设备，其安全、可靠运行对电力系统具有十分重要的意义。.6三、高压开关柜的分类绝缘类型空气绝缘金属封闭开关柜SF6气体绝缘金属封闭开关设备(充气柜)结构类型铠装式间隔式箱式各室间用金属板隔离且接地，如KYN型和KGN型各室间是用一个或多个非金属板隔离，如JYN型具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型断路器手车本身落地，推入柜内；手车装于开关柜中部，手车的装卸需要装载车。落地式中置式断路器的置放中置式手车落地式手车.7四、KYN高压开关柜的组成结构开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。.8（一）柜体开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。A-母线室母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。.9A-母线室B-手车（断路器）室C-电缆室D-继电器仪表室.10B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。绝缘套筒内有真空灭弧室及触头上接线端子下接线端子手车式框架二次接线插头.11C-电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。D-继电器仪表室继电器室的面板上，安装有微机保护装置、操作把手、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。.12带电显示装置该装置由高压传感器和带电显示器两单元组成。该装置不但可以指示高压回路带电状况，而且还可以与电磁锁配合，强制闭锁，从而实现带电时无法关合接地开关、防止误入带电间隔，从而提高了配套产品的防误性能。.13防止凝露和腐蚀措施为了防止在湿度变化较大的气候环境中产生凝露而带来危险，在断路器室和电缆室内分别装设加热器，以便在上述环境中安全运行和防止开关柜柜体被腐蚀.14开关柜手车的三个位置工作位置试验位置检修位置断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。二次插头可以插在插座上，获得电源。断路器可以进行合闸、分闸操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置。.15（二）开关柜联锁装置开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的安全...
