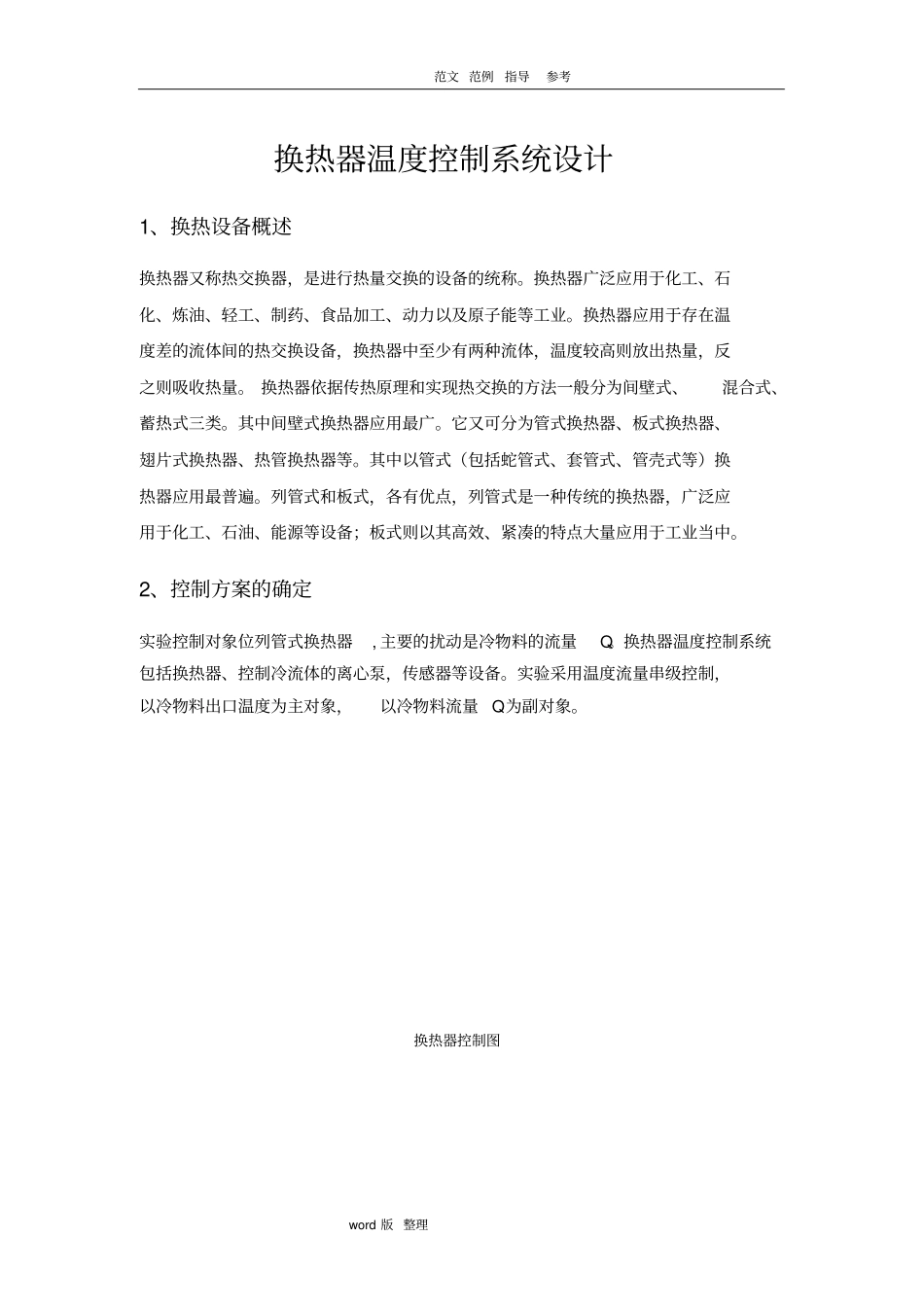

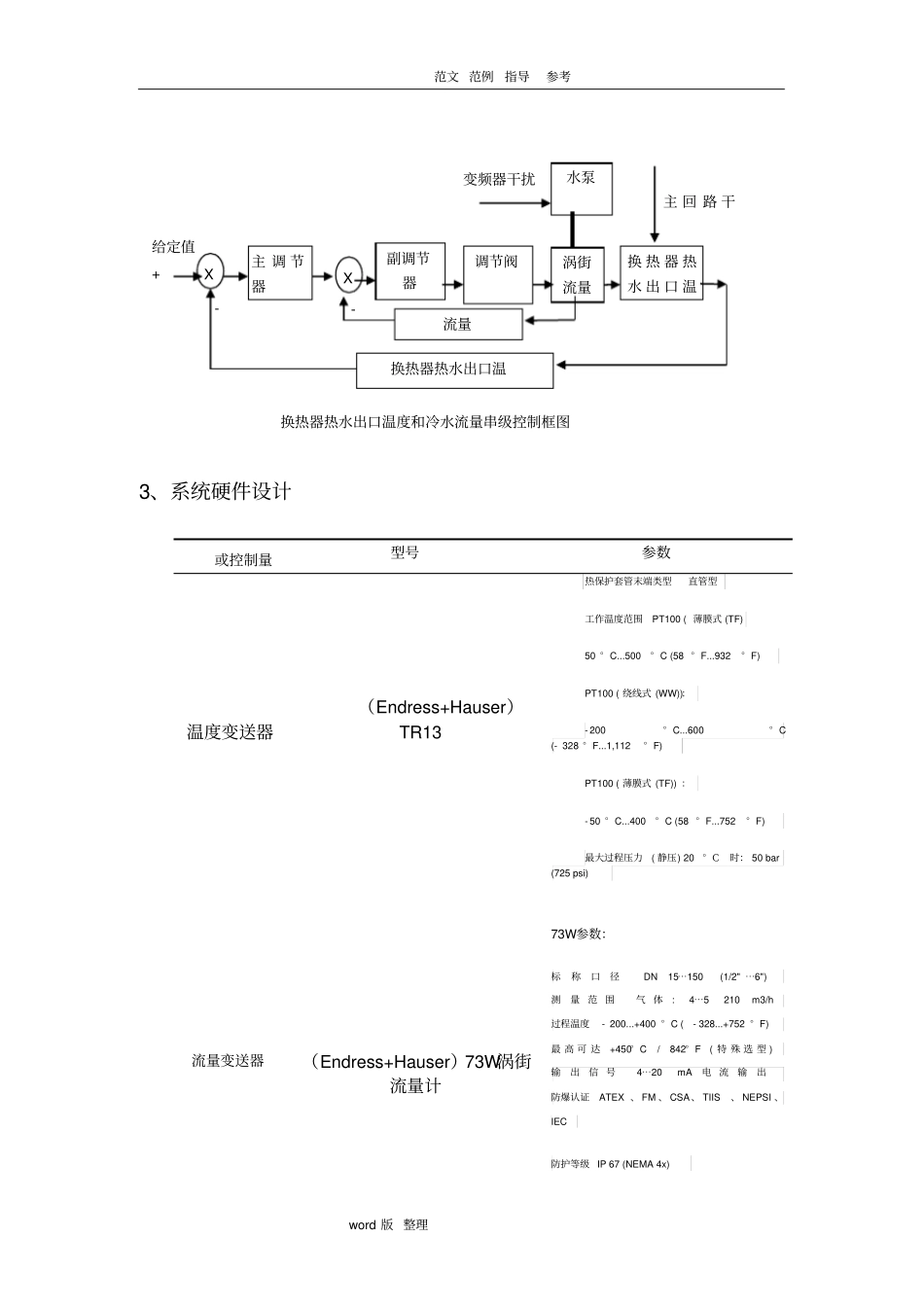

范文 范例指导参考word 版 整理换热器温度控制系统设计1、换热设备概述换热器又称热交换器,是进行热量交换的设备的统称。换热器广泛应用于化工、石化、炼油、轻工、制药、食品加工、动力以及原子能等工业。换热器应用于存在温度差的流体间的热交换设备,换热器中至少有两种流体,温度较高则放出热量,反之则吸收热量。 换热器依据传热原理和实现热交换的方法一般分为间壁式、混合式、蓄热式三类。其中间壁式换热器应用最广。它又可分为管式换热器、板式换热器、翅片式换热器、热管换热器等。其中以管式(包括蛇管式、套管式、管壳式等)换热器应用最普遍。列管式和板式,各有优点,列管式是一种传统的换热器,广泛应用于化工、石油、能源等设备;板式则以其高效、紧凑的特点大量应用于工业当中。2、控制方案的确定实验控制对象位列管式换热器, 主要的扰动是冷物料的流量Q。换热器温度控制系统包括换热器、控制冷流体的离心泵,传感器等设备。实验采用温度流量串级控制,以冷物料出口温度为主对象,以冷物料流量Q为副对象。换热器控制图范文 范例指导参考word 版 整理3、系统硬件设计或控制量型号参数温度变送器(Endress+Hauser)TR13热保护套管末端类型直管型工作温度范围 PT100 ( 薄膜式 (TF) 50 ° C...500 ° C (58 ° F...932 ° F) PT100 ( 绕线式 (WW)):- 200 ° C...600 ° C (- 328 ° F...1,112 ° F) PT100 ( 薄膜式 (TF)) :- 50 ° C...400 ° C (58 ° F...752 ° F) 最大过程压力( 静压) 20 ° C时: 50 bar (725 psi) 流量变送器(Endress+Hauser)73W涡街流量计73W参数:标称口径DN 15⋯150 (1/2" ⋯6")测量 范 围气 体: 4⋯5 210 m3/h过程温度 - 200...+400 ° C (- 328...+752 ° F)最 高 可 达+450° C / 842° F ( 特 殊 选 型 ) 输出信 号4⋯20 mA 电 流输出防爆认证 ATEX 、 FM 、 CSA 、 TIIS 、 NEPSI 、IEC 防护等级 IP 67 (NEMA 4x) X 主 调 节器副调节器换热器热水出口温主 回 路 干给定值+ - 换热器热水出口温度和冷水流量串级控制框图X - 调节阀涡街流量流量换 热 器 热水 出 口 温变频器干扰水泵范文 范例指导参考word 版 整理控制器(Autonics )TX4S TX4S参数额定电压:250 V 负载电流:5 A 室内控温精度:0.1 ℃类型:智能温度调节控制器输出额定功率:6 w ...
