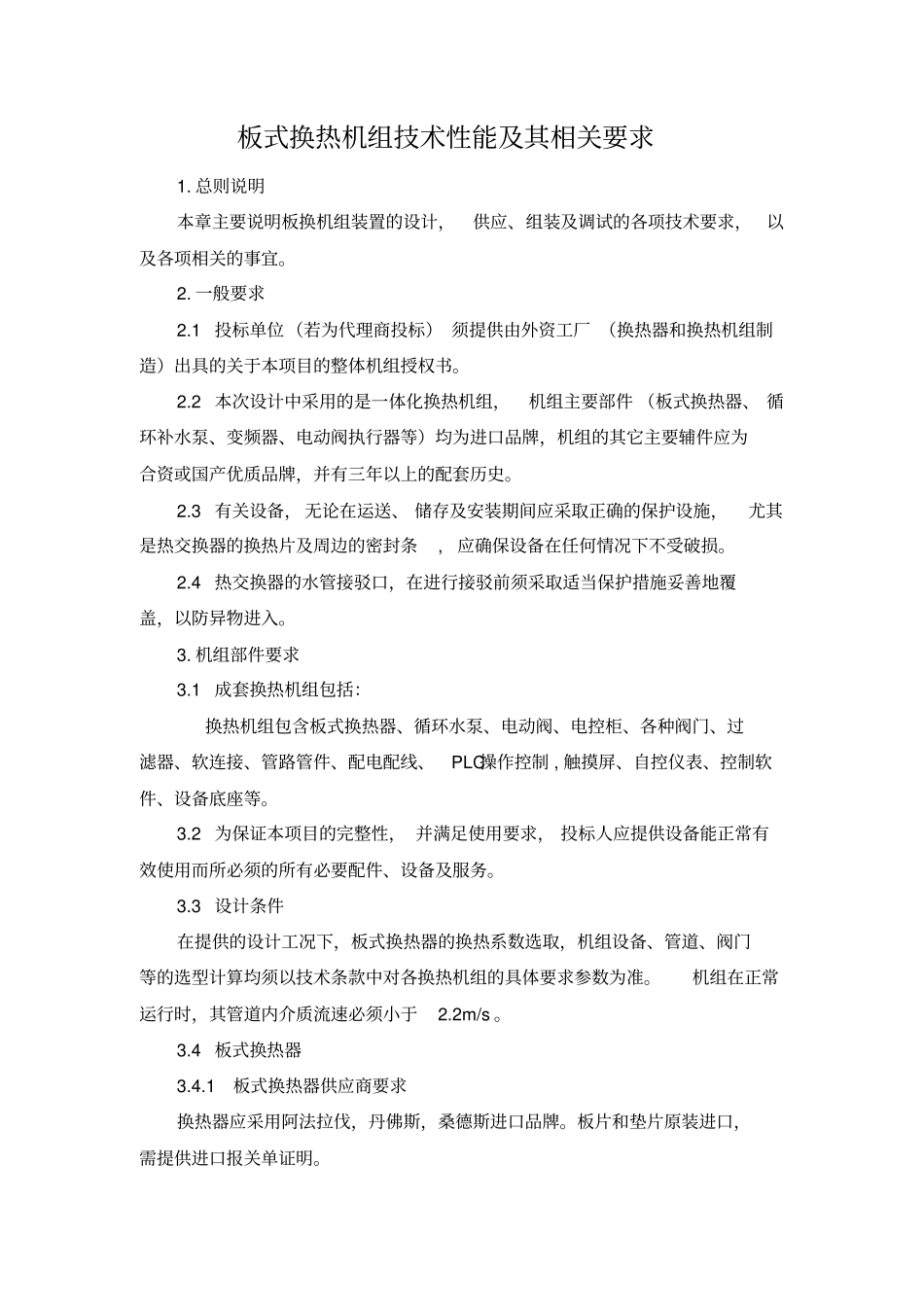

板式换热机组技术性能及其相关要求1. 总则说明本章主要说明板换机组装置的设计，供应、组装及调试的各项技术要求，以及各项相关的事宜。2. 一般要求2.1 投标单位（若为代理商投标） 须提供由外资工厂 （换热器和换热机组制造）出具的关于本项目的整体机组授权书。2.2 本次设计中采用的是一体化换热机组，机组主要部件 （板式换热器、 循环补水泵、变频器、电动阀执行器等）均为进口品牌，机组的其它主要辅件应为合资或国产优质品牌，并有三年以上的配套历史。2.3 有关设备， 无论在运送、 储存及安装期间应采取正确的保护设施，尤其是热交换器的换热片及周边的密封条, 应确保设备在任何情况下不受破损。2.4 热交换器的水管接驳口，在进行接驳前须采取适当保护措施妥善地覆盖，以防异物进入。3. 机组部件要求3.1 成套换热机组包括：换热机组包含板式换热器、循环水泵、电动阀、电控柜、各种阀门、过滤器、软连接、管路管件、配电配线、PLC操作控制 , 触摸屏、自控仪表、控制软件、设备底座等。3.2 为保证本项目的完整性， 并满足使用要求， 投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。3.3 设计条件在提供的设计工况下，板式换热器的换热系数选取，机组设备、管道、阀门等的选型计算均须以技术条款中对各换热机组的具体要求参数为准。机组在正常运行时，其管道内介质流速必须小于2.2m/s 。3.4 板式换热器3.4.1 板式换热器供应商要求换热器应采用阿法拉伐，丹佛斯，桑德斯进口品牌。板片和垫片原装进口，需提供进口报关单证明。3.4.2 资质要求（1）供应商必须为国际著名品牌，在国内有外商独资生产工厂。（2）供应商具备以下认证： ISO14001证书， ISO9001证书，具备 A1、A2、A3、《板式热交换器安全注册证》。（3）供应商具备国内权威第三方出具的近三年内的板式热交换器《检验报告》。3.4.3 技术要求（1）必须提供专业的设计参数表。（2）板式换热器须采用平行流、单流程设计，不接受冷、热侧交叉接管。（3）板片材质（ 304不锈钢），厚度≥ 0.5mm，胶垫材质（ EPDM），且为免粘接胶垫。（4）导杆、支柱采用优质碳素钢或铝合金等坚固金属材料制造，并喷漆或采用其它方法进行防锈处理。（5）框架固定板、压紧板采用 Q235－B普通碳素钢制造，并经喷丸除锈、喷漆、烘干等工艺处理。（6）夹紧螺栓采用 45＃优质碳素钢 , 并表面进行防锈处理 ; 所有螺栓须具备单向自锁设计，并配有保护套...
