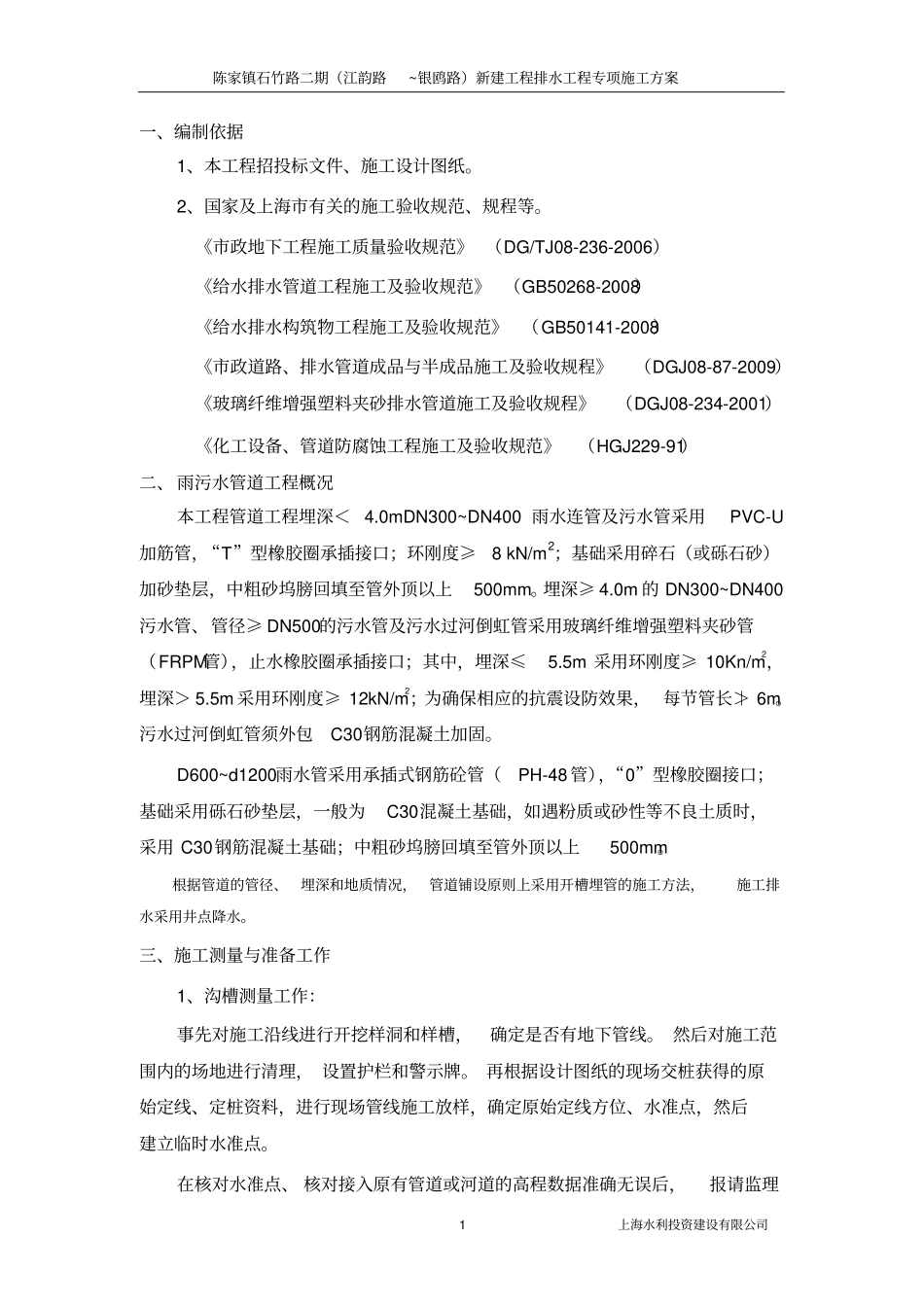

陈家镇石竹路二期（江韵路~银鸥路）新建工程排水工程专项施工方案上海水利投资建设有限公司1 一、编制依据1、本工程招投标文件、施工设计图纸。2、国家及上海市有关的施工验收规范、规程等。《市政地下工程施工质量验收规范》 （DG/TJ08-236-2006）《给水排水管道工程施工及验收规范》 （GB50268-2008）《给水排水构筑物工程施工及验收规范》 （GB50141-2008）《市政道路、排水管道成品与半成品施工及验收规程》（DGJ08-87-2009）《玻璃纤维增强塑料夹砂排水管道施工及验收规程》（DGJ08-234-2001）《化工设备、管道防腐蚀工程施工及验收规范》（HGJ229-91）二、 雨污水管道工程概况本工程管道工程埋深＜ 4.0mDN300~DN400 雨水连管及污水管采用PVC-U加筋管，“T”型橡胶圈承插接口；环刚度≥8 kN/m2；基础采用碎石（或砾石砂）加砂垫层，中粗砂坞膀回填至管外顶以上500mm。埋深≥ 4.0m 的 DN300~DN400污水管、管径≥ DN500的污水管及污水过河倒虹管采用玻璃纤维增强塑料夹砂管（FRPM管），止水橡胶圈承插接口；其中，埋深≤5.5m 采用环刚度≥ 10Kn/m2，埋深＞ 5.5m 采用环刚度≥ 12kN/m2；为确保相应的抗震设防效果， 每节管长≯ 6m。污水过河倒虹管须外包C30钢筋混凝土加固。D600~d1200雨水管采用承插式钢筋砼管（PH-48 管），“0”型橡胶圈接口；基础采用砾石砂垫层，一般为C30混凝土基础，如遇粉质或砂性等不良土质时，采用 C30钢筋混凝土基础；中粗砂坞膀回填至管外顶以上500mm。根据管道的管径、埋深和地质情况，管道铺设原则上采用开槽埋管的施工方法，施工排水采用井点降水。三、施工测量与准备工作1、沟槽测量工作：事先对施工沿线进行开挖样洞和样槽，确定是否有地下管线。 然后对施工范围内的场地进行清理， 设置护栏和警示牌。 再根据设计图纸的现场交桩获得的原始定线、定桩资料，进行现场管线施工放样，确定原始定线方位、水准点，然后建立临时水准点。在核对水准点、 核对接入原有管道或河道的高程数据准确无误后，报请监理陈家镇石竹路二期（江韵路~银鸥路）新建工程排水工程专项施工方案上海水利投资建设有限公司2 工程师复测轴线和标高后，方可沟槽开挖排管的施工。2、铺管、砌井的测量控制主要采用坡度板法进行控制： 管线中心钉钉在坡度板的顶面； 高程板钉在坡度板的侧面上， 应保持相互垂直， 所有高程板宜钉在管道中线的同一侧；高程钉钉在高程板靠中线的一侧； 坡度板上应标明桩号 （检查...
