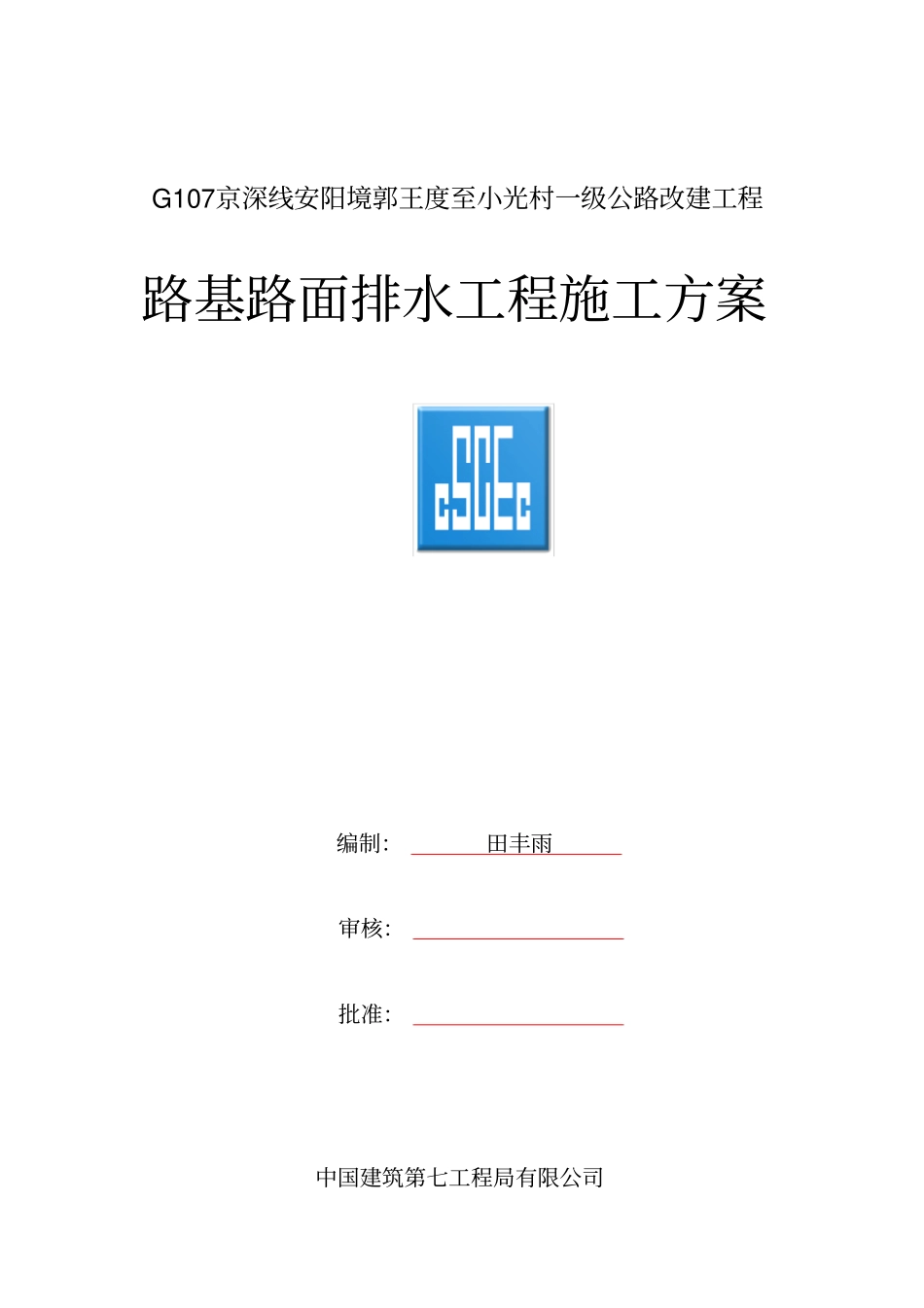

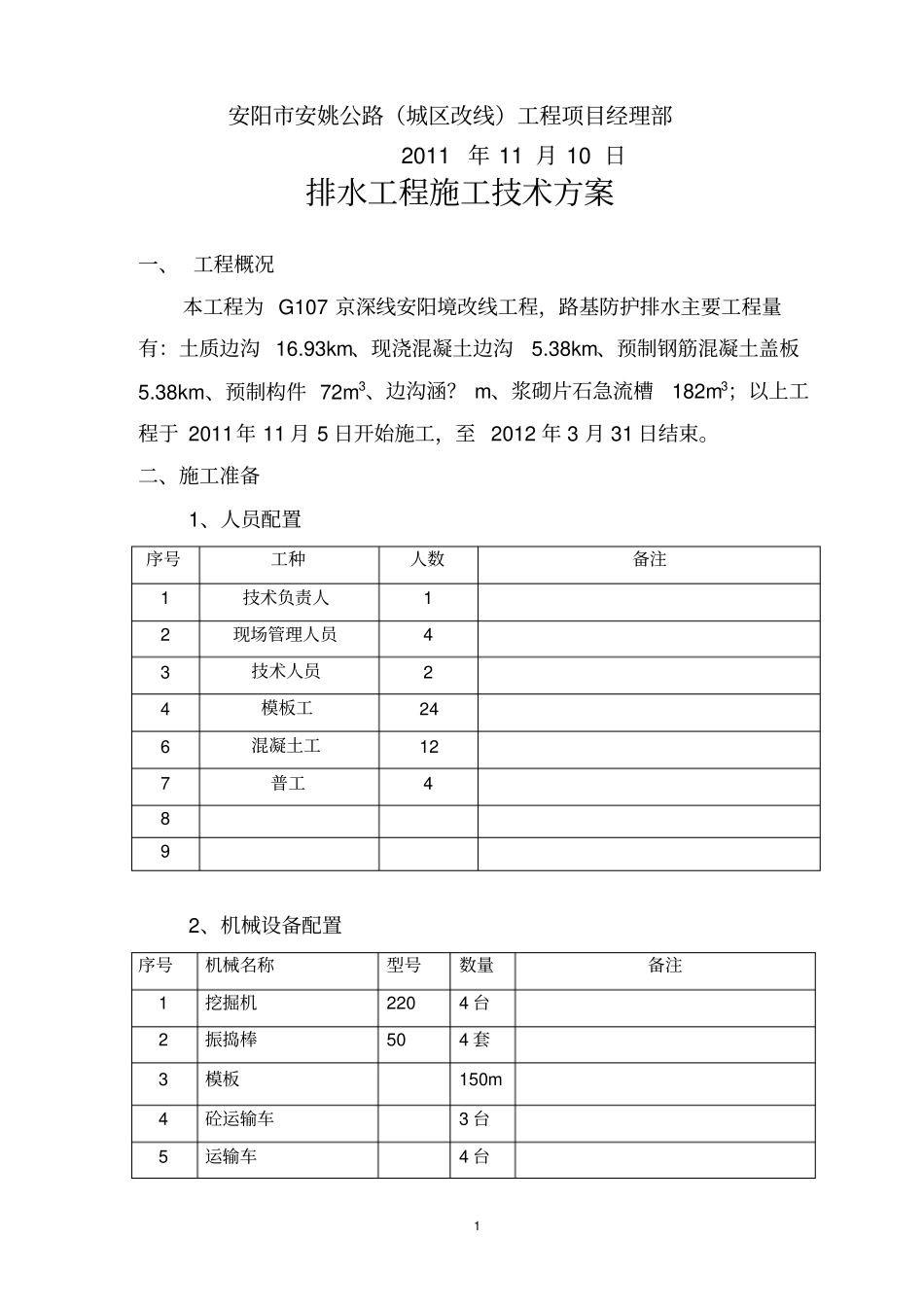

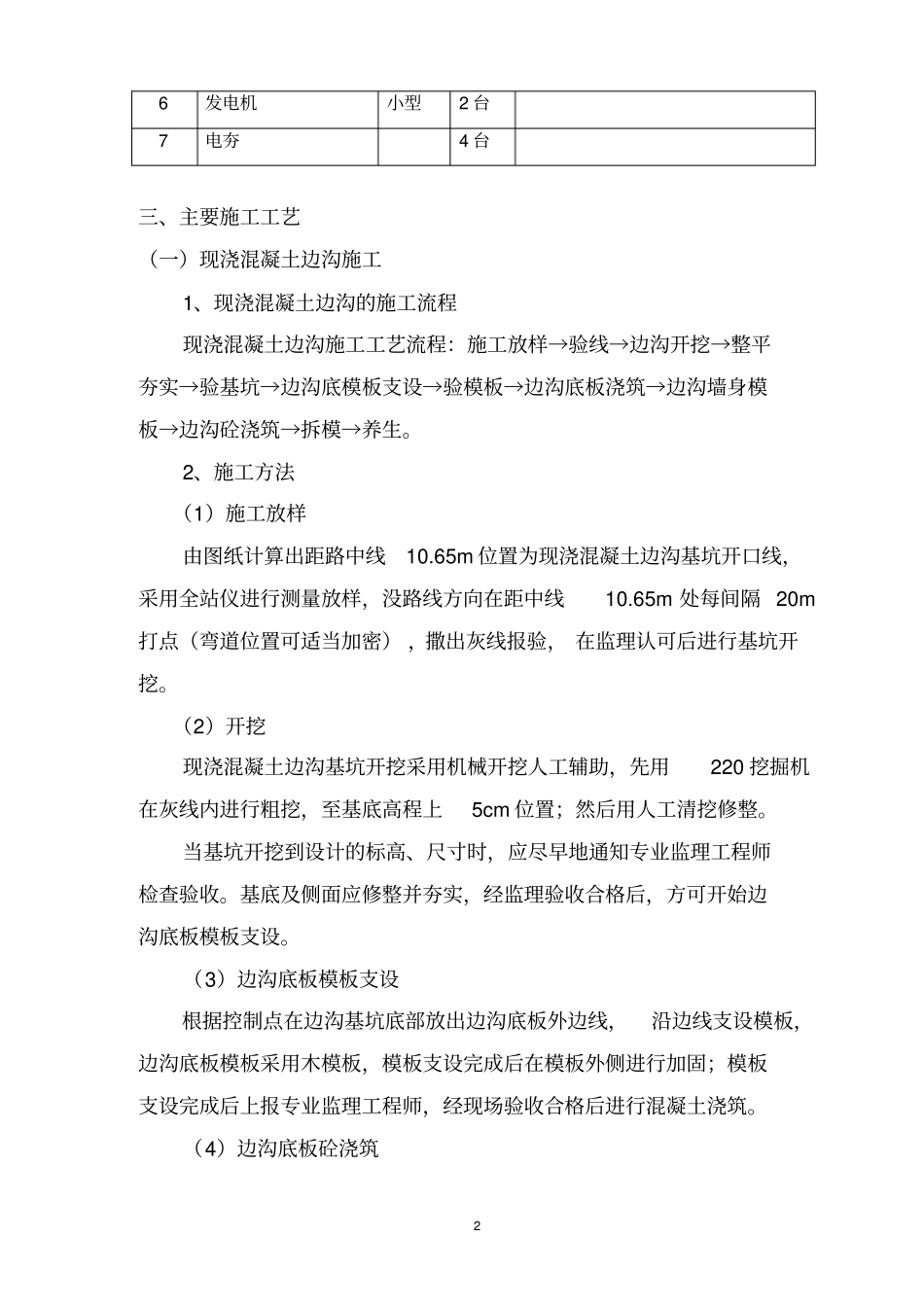

G107京深线安阳境郭王度至小光村一级公路改建工程路基路面排水工程施工方案编制：田丰雨审核：批准：中国建筑第七工程局有限公司1 安阳市安姚公路（城区改线）工程项目经理部2011 年 11 月 10 日排水工程施工技术方案一、 工程概况本工程为 G107 京深线安阳境改线工程，路基防护排水主要工程量有：土质边沟 16.93km、现浇混凝土边沟5.38km、预制钢筋混凝土盖板5.38km、预制构件 72m3、边沟涵？ m、浆砌片石急流槽182m3；以上工程于 2011年 11 月 5 日开始施工，至 2012 年 3 月 31 日结束。二、施工准备1、人员配置序号工种人数备注1 技术负责人1 2 现场管理人员4 3 技术人员2 4 模板工24 6 混凝土工12 7 普工4 8 9 2、机械设备配置序号机械名称型号数量备注1 挖掘机220 4 台2 振捣棒50 4 套3 模板150m 4 砼运输车3 台5 运输车4 台2 6 发电机小型2 台7 电夯4 台三、主要施工工艺（一）现浇混凝土边沟施工1、现浇混凝土边沟的施工流程现浇混凝土边沟施工工艺流程：施工放样→验线→边沟开挖→整平夯实→验基坑→边沟底模板支设→验模板→边沟底板浇筑→边沟墙身模板→边沟砼浇筑→拆模→养生。2、施工方法（1）施工放样由图纸计算出距路中线10.65m 位置为现浇混凝土边沟基坑开口线，采用全站仪进行测量放样，没路线方向在距中线10.65m 处每间隔 20m打点（弯道位置可适当加密） ，撒出灰线报验， 在监理认可后进行基坑开挖。（2）开挖现浇混凝土边沟基坑开挖采用机械开挖人工辅助，先用220 挖掘机在灰线内进行粗挖，至基底高程上5cm 位置；然后用人工清挖修整。当基坑开挖到设计的标高、尺寸时，应尽早地通知专业监理工程师检查验收。基底及侧面应修整并夯实，经监理验收合格后，方可开始边沟底板模板支设。（3）边沟底板模板支设根据控制点在边沟基坑底部放出边沟底板外边线，沿边线支设模板，边沟底板模板采用木模板，模板支设完成后在模板外侧进行加固；模板支设完成后上报专业监理工程师，经现场验收合格后进行混凝土浇筑。（4）边沟底板砼浇筑3 施工图纸设计断面尺寸为1.2m×0.2m，边沟底板采用 C20 混凝土浇筑，坍落度宜控制在14～16mm，混凝土中拌和时应掺入防冻剂，浇筑时应该设流槽使混凝土由砼运输车缓慢流入模板内，减小混凝土对模板的冲击；混凝土振捣时，要振捣均匀，振动棒应保持与模板10～20cm间距，避免振捣棒接触模板使模板变形，振捣完成后派专人进行收面。（5）...
