排水盲沟和截排水沟施工VIP免费

排水盲沟和截排水沟施工_第1页
1/7
排水盲沟和截排水沟施工_第2页
2/7
排水盲沟和截排水沟施工_第3页
3/7

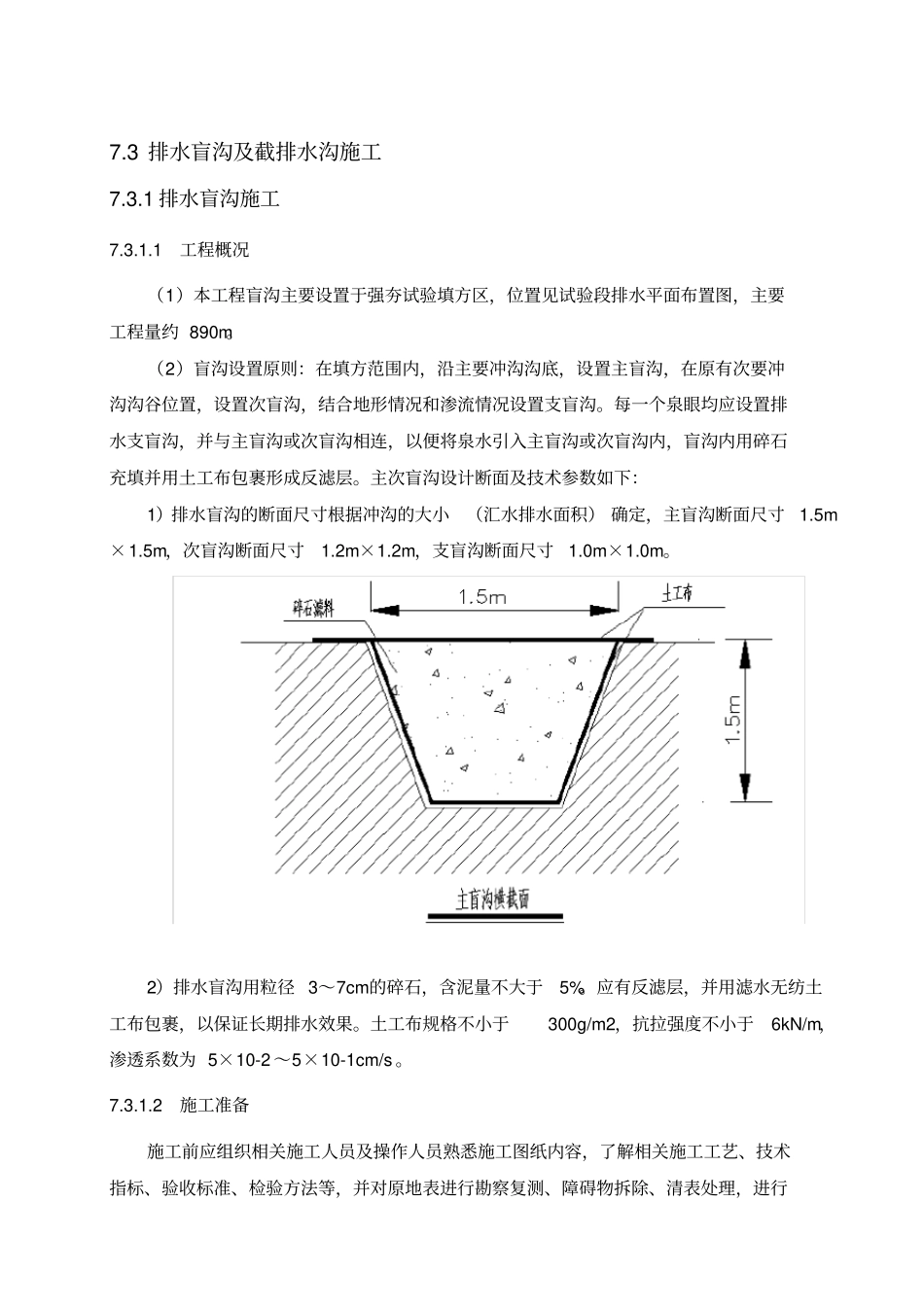

排水盲沟和截排水沟施工7.3 排水盲沟及截排水沟施工7.3.1 排水盲沟施工7.3.1.1工程概况(1)本工程盲沟主要设置于强夯试验填方区,位置见试验段排水平面布置图,主要工程量约 890m。(2)盲沟设置原则:在填方范围内,沿主要冲沟沟底,设置主盲沟,在原有次要冲沟沟谷位置,设置次盲沟,结合地形情况和渗流情况设置支盲沟。每一个泉眼均应设置排水支盲沟,并与主盲沟或次盲沟相连,以便将泉水引入主盲沟或次盲沟内,盲沟内用碎石充填并用土工布包裹形成反滤层。主次盲沟设计断面及技术参数如下:1)排水盲沟的断面尺寸根据冲沟的大小(汇水排水面积) 确定,主盲沟断面尺寸1.5m×1.5m,次盲沟断面尺寸1.2m×1.2m,支盲沟断面尺寸1.0m×1.0m。2)排水盲沟用粒径 3~7cm的碎石,含泥量不大于5%。应有反滤层,并用滤水无纺土工布包裹,以保证长期排水效果。土工布规格不小于300g/m2,抗拉强度不小于6kN/m,渗透系数为 5×10-2 ~5×10-1cm/s 。7.3.1.2施工准备施工前应组织相关施工人员及操作人员熟悉施工图纸内容,了解相关施工工艺、技术指标、验收标准、检验方法等,并对原地表进行勘察复测、障碍物拆除、清表处理,进行施工前的技术交底工作。对设计盲沟沿地势测设高程,推算出出水口在边坡排水沟的高程是否满足设计要求:主盲沟、次盲沟和支盲沟的纵向坡度0.2%,盲沟应引入填筑体外坡脚排水沟,出水口底面标高应高出盲沟外最高水位20cm。盲沟施工前应进行实地测设及放样,出水口标高应满足设计要求,与现有排水系统应有足够落差。如果实测发现有设计沟底比现有排水系统低的,应提供实测数据,报请监理及业主,明确处理方案后再施工。根据施工范围、工程量及工程进度要求,配备足够的施工机械,操作班组及管理人员及时到位,并对清表前及清表后进行10×10 米方格网测设,报请监理及业主确认。7.3.1.3碎石盲沟施工方案测量放样:根据排水施工平面定位布置图,由测量员进行施工测量放线。在地面上分别定出排水沟的开挖边线,增设施工平面,高程控制桩,并根据沟槽设计及土质情况计算出开槽宽度和深度。开挖沟槽:测量放线后, 开始挖沟槽。 挖深由测量人员检测高程控制。采用以机械 (挖掘机)为主、人工为辅施工。开槽时应同时采取防水、 排水措施,避免槽底受水浸泡。 应尽量缩短开槽的暴露时间。开槽后如不能立即进行下一道工序,应保留10— 30cm 的深度不挖,待下道工序施工前整修为设计槽底高程,同时应预留厚20cm 左右的一层...
