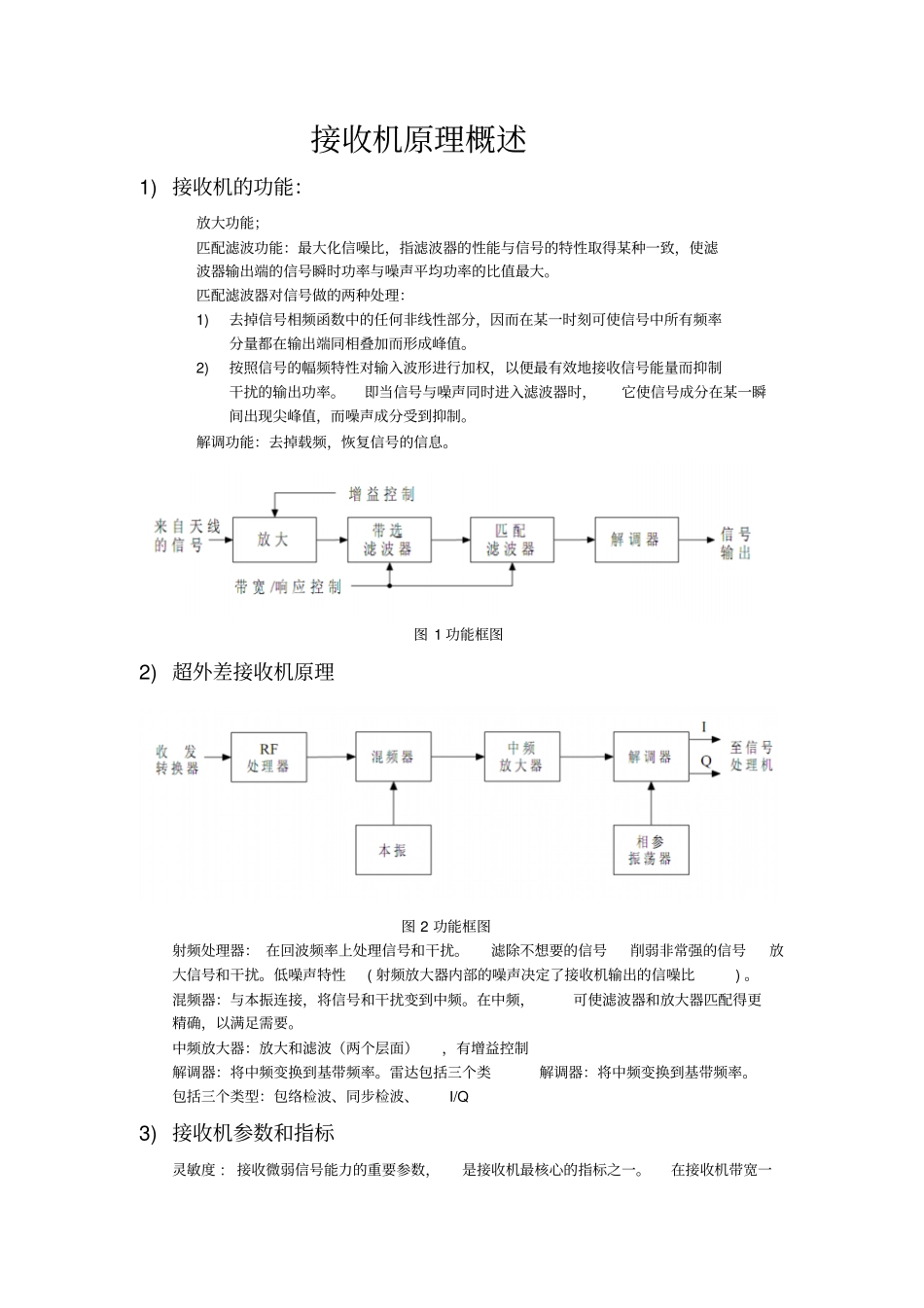

接收机原理概述1) 接收机的功能：放大功能；匹配滤波功能：最大化信噪比，指滤波器的性能与信号的特性取得某种一致，使滤波器输出端的信号瞬时功率与噪声平均功率的比值最大。匹配滤波器对信号做的两种处理：1)去掉信号相频函数中的任何非线性部分，因而在某一时刻可使信号中所有频率分量都在输出端同相叠加而形成峰值。2)按照信号的幅频特性对输入波形进行加权，以便最有效地接收信号能量而抑制干扰的输出功率。即当信号与噪声同时进入滤波器时，它使信号成分在某一瞬间出现尖峰值，而噪声成分受到抑制。解调功能：去掉载频，恢复信号的信息。图 1 功能框图2) 超外差接收机原理图 2 功能框图射频处理器： 在回波频率上处理信号和干扰。滤除不想要的信号削弱非常强的信号放大信号和干扰。低噪声特性( 射频放大器内部的噪声决定了接收机输出的信噪比) 。混频器：与本振连接，将信号和干扰变到中频。在中频，可使滤波器和放大器匹配得更精确，以满足需要。中频放大器：放大和滤波（两个层面），有增益控制解调器：将中频变换到基带频率。雷达包括三个类解调器：将中频变换到基带频率。包括三个类型：包络检波、同步检波、I/Q 3) 接收机参数和指标灵敏度 :接收微弱信号能力的重要参数，是接收机最核心的指标之一。在接收机带宽一定的情况下，主要和噪声系数，调制特性函数等有关. 动态范围：表示接收机能按预期进行工作的信号强度范围接收机内部噪声：通常用噪声系数噪声温度、噪声因子等参数表示。增益：接收机输出功率和输入功率之比。镜像抑制： 反映接收机对镜像信号干扰的抑制，是接收机设计中必须加以重点考虑的指标。由于镜像信号经过混频器后的变频信号同样落在中频滤波器的通带内，对镜像信号的抑制就显得很有必要。抑制镜像信号方法一是使用镜像抑制滤波器提高频带的选择性，二是采用高中频，三是采用多次变频的方法。带宽：在特定的增益容差内能同时放大两个或两个以上信号的频带。
