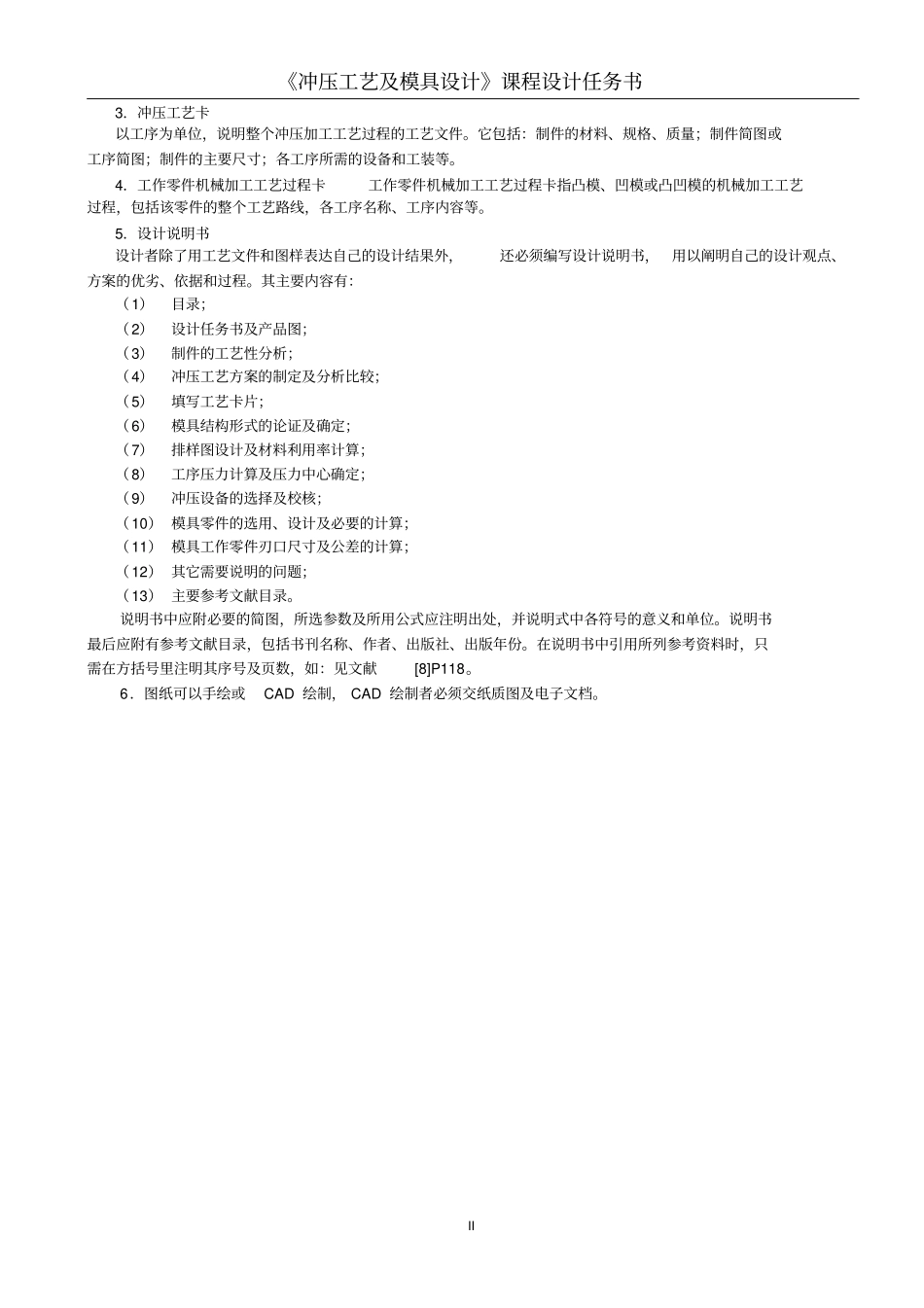

I 《冷冲压工艺及模具设计》课程设计班级 ：姓名 ：学号 ：总 课 时 数 ：周指 导 教 师 ：成绩 ：衡阳财经工业职业技术学院年学期《冲压工艺及模具设计》课程设计任务书I 课题四： 接线片 冲压模设计与制造同学，请你根据图示制件，完成下列课程设计任务：一、设计课题某电子厂生产的接线片零件如图所示，材料为H62 软，料厚 0.5mm，中批量生产。确定其冲压工艺方案，填写冲压工艺卡，画出模具结构装配图，绘出除模架和紧固件等以外的所有零件图，并制订模具工作零件的加工工艺。二、设计内容设计内容包括冲压工艺性分析，工艺方案制定，排样图的设计， 总的冲压力计算及压力中心计算，刃口尺寸计算，弹簧、橡皮的计算和选用，凸模、凹模或凸凹模结构设计以及其它冲模零件的结构设计，绘制模具装配图和工作零件图，编写设计说明书，填写冲压工艺卡和工作零件机械加工工艺过程卡。三、设计工作量（仅供参考）冲压工艺卡1 份模具装配图1 张（ A1 纸绘制）工作零件图所有非标准件（1：1 绘制）工作零件机械加工工艺过程卡模具的凸模、凹模、凸凹模等设计说明书1 份（约 25 页）四、冷冲模课程设计的要求1．冷冲模装配图用以说明冲模结构、工作原理、组成冲模的全部零件及其相互位置和装配关系。图上应标注必要的尺寸，如模具闭合尺寸、模架外形尺寸、模柄直径等，不标注配合尺寸、形位公差。按机械制图国家标准填写好标题栏和零件明细表，包括件号、名称、数量、材料、热处理、标准零件代号及规格、备注等内容。模具图中的所有零件都应详细填写在明细表中。装配图中的技术要求内容包括：凸、凹模间隙、模具闭合高度、模具的特殊要求、其它等。2．冲模零件图要求绘制除模架和紧固件以外的所有零件图，零件图的绘制和标注应符合机械制图国家标准的规定，要注明全部尺寸、公差配合、形位公差、表面粗糙度、材料、热处理要求及其它技术要求。《冲压工艺及模具设计》课程设计任务书II 3．冲压工艺卡以工序为单位，说明整个冲压加工工艺过程的工艺文件。它包括：制件的材料、规格、质量；制件简图或工序简图；制件的主要尺寸；各工序所需的设备和工装等。4．工作零件机械加工工艺过程卡工作零件机械加工工艺过程卡指凸模、凹模或凸凹模的机械加工工艺过程，包括该零件的整个工艺路线，各工序名称、工序内容等。5．设计说明书设计者除了用工艺文件和图样表达自己的设计结果外，还必须编写设计说明书，用以阐明自己的设计观点、...
