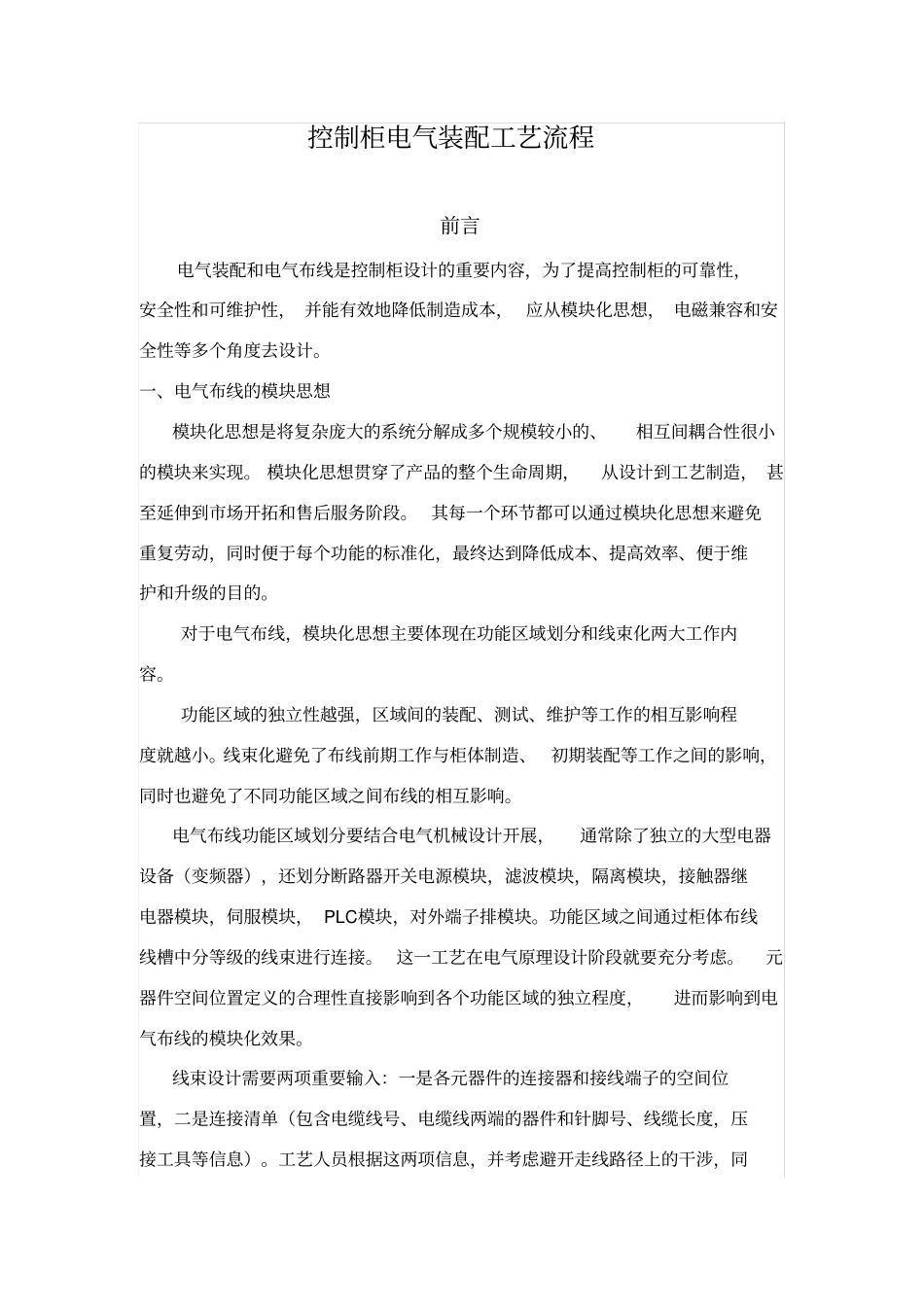

控制柜电气装配工艺流程前言电气装配和电气布线是控制柜设计的重要内容，为了提高控制柜的可靠性，安全性和可维护性， 并能有效地降低制造成本， 应从模块化思想， 电磁兼容和安全性等多个角度去设计。一、电气布线的模块思想模块化思想是将复杂庞大的系统分解成多个规模较小的、相互间耦合性很小的模块来实现。 模块化思想贯穿了产品的整个生命周期，从设计到工艺制造， 甚至延伸到市场开拓和售后服务阶段。 其每一个环节都可以通过模块化思想来避免重复劳动，同时便于每个功能的标准化，最终达到降低成本、提高效率、便于维护和升级的目的。对于电气布线，模块化思想主要体现在功能区域划分和线束化两大工作内容。功能区域的独立性越强，区域间的装配、测试、维护等工作的相互影响程度就越小。线束化避免了布线前期工作与柜体制造、初期装配等工作之间的影响，同时也避免了不同功能区域之间布线的相互影响。电气布线功能区域划分要结合电气机械设计开展，通常除了独立的大型电器设备（变频器），还划分断路器开关电源模块，滤波模块，隔离模块，接触器继电器模块，伺服模块， PLC模块，对外端子排模块。功能区域之间通过柜体布线线槽中分等级的线束进行连接。 这一工艺在电气原理设计阶段就要充分考虑。元器件空间位置定义的合理性直接影响到各个功能区域的独立程度，进而影响到电气布线的模块化效果。线束设计需要两项重要输入：一是各元器件的连接器和接线端子的空间位置，二是连接清单（包含电缆线号、电缆线两端的器件和针脚号、线缆长度，压接工具等信息）。工艺人员根据这两项信息，并考虑避开走线路径上的干涉，同时要考虑走线的美观和节约用料，这样就可以设计出三维对的电气线束；再根据现场制作的需要， 将三维的电气线束展平成平面图形，绘制成线束模板图。 线束制作工人只需根据线束模板图就可以加工出合格的线束，不用依赖于现柜， 所加工出线束的一致性也较好。二、电气布线的电磁兼容性随着控制柜电气功能的增加， 柜内电磁环境也变得愈为复杂。 这就要求在做布线工艺设计时， 需充分考虑电磁兼容性问题。 电磁干扰的三要素为干扰源、传输途径和干扰对象。 对布线工艺设计来说， 主要是通过掐断或削弱电磁干扰的传输途径来解决电磁兼容性问题， 因为另外两个要素在大多数情况下是由设备而不是由布线决定的。掐断或削弱电磁干扰传输途径的方法主要有电缆分级和屏蔽。电缆分级是指将电缆根据干扰强度和敏感程度分...
