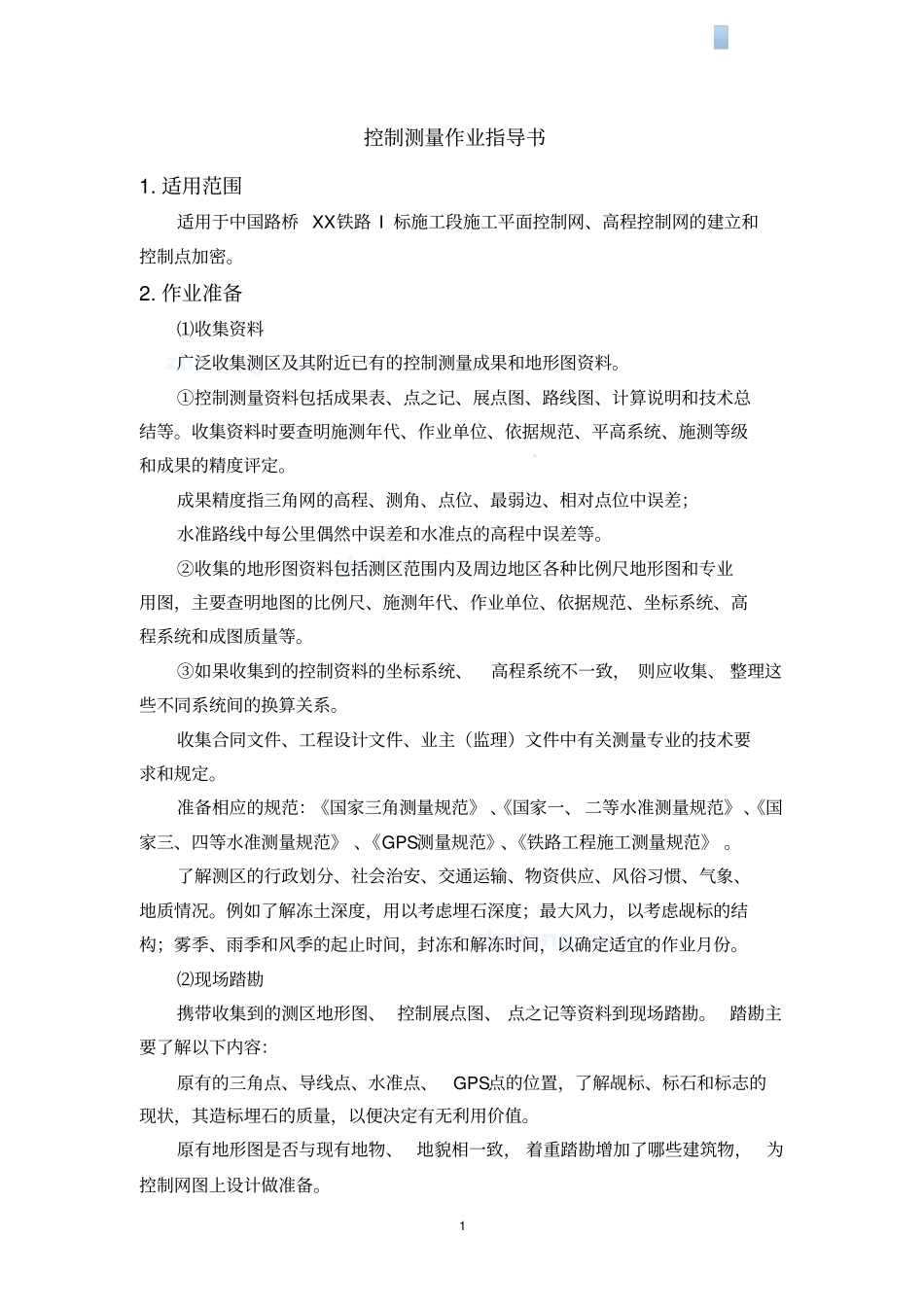

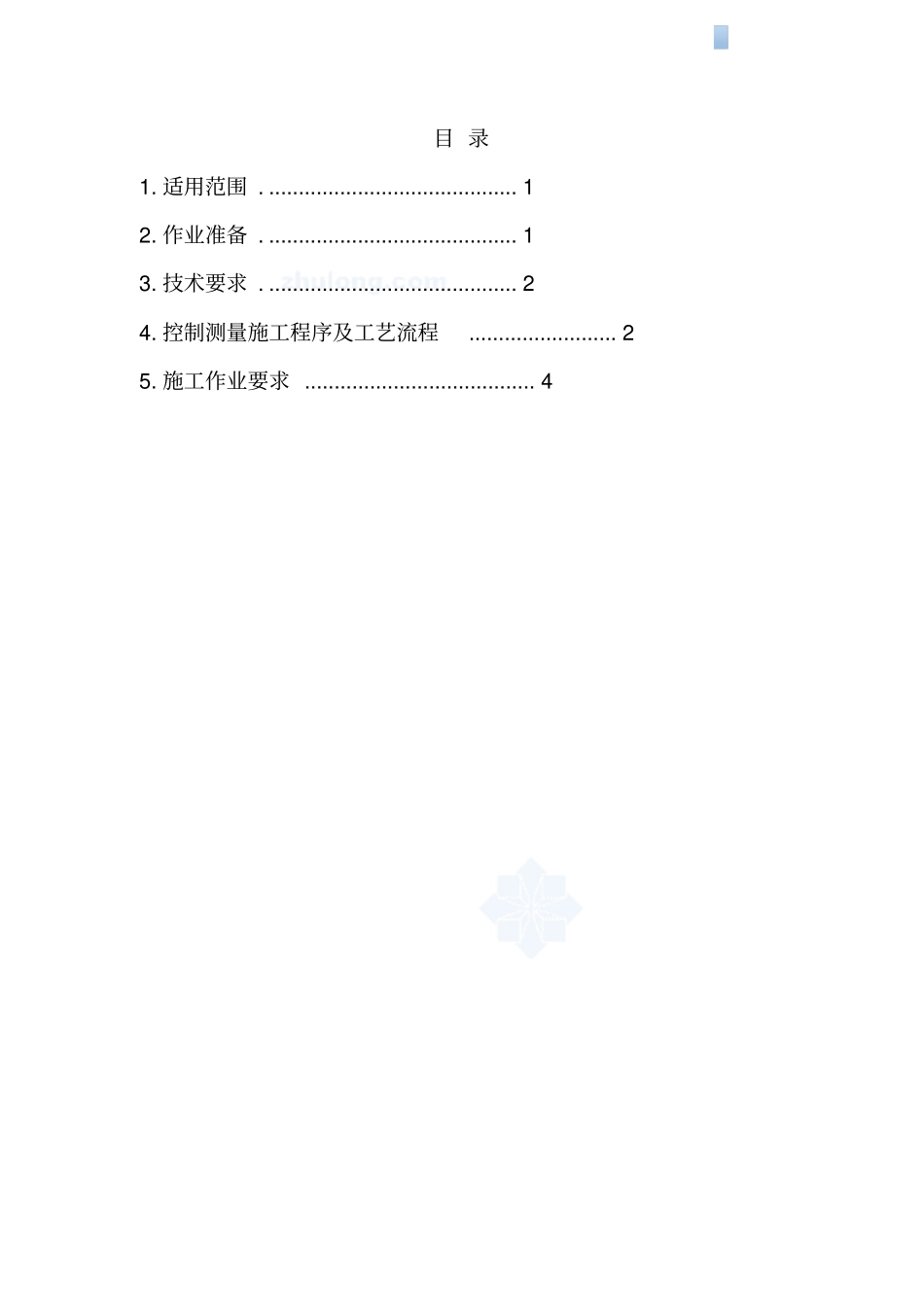

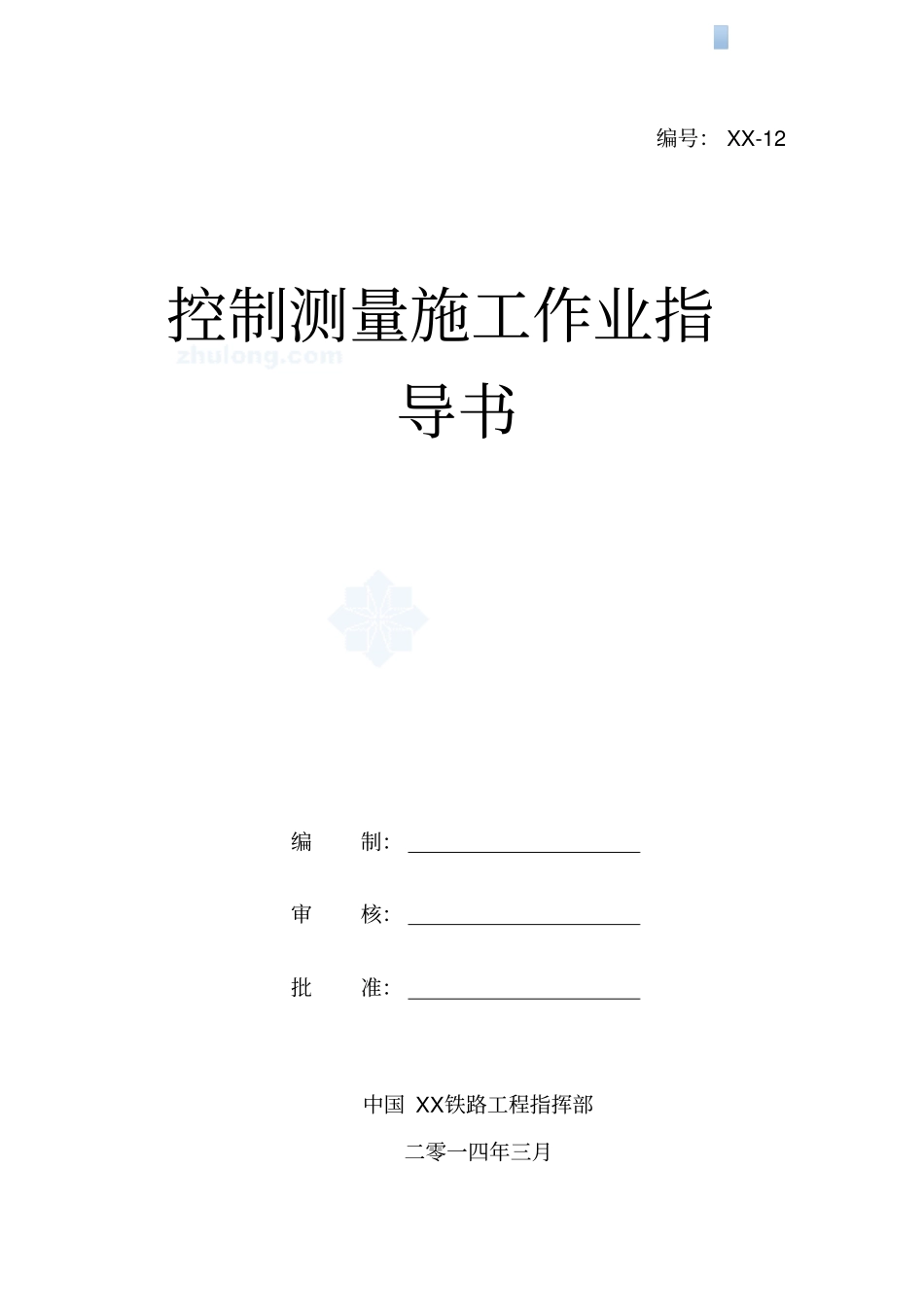

编号： XX-12 控制测量施工作业指导书编制：审核：批准：中国 XX铁路工程指挥部二零一四年三月目 录1. 适用范围 . .......................................... 1 2. 作业准备 . .......................................... 1 3. 技术要求 . .......................................... 2 4. 控制测量施工程序及工艺流程......................... 2 5. 施工作业要求 ....................................... 4 1 控制测量作业指导书1. 适用范围适用于中国路桥 XX铁路 I 标施工段施工平面控制网、高程控制网的建立和控制点加密。2. 作业准备⑴收集资料广泛收集测区及其附近已有的控制测量成果和地形图资料。①控制测量资料包括成果表、点之记、展点图、路线图、计算说明和技术总结等。收集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和成果的精度评定。成果精度指三角网的高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点的高程中误差等。②收集的地形图资料包括测区范围内及周边地区各种比例尺地形图和专业用图，主要查明地图的比例尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。③如果收集到的控制资料的坐标系统、高程系统不一致， 则应收集、 整理这些不同系统间的换算关系。收集合同文件、工程设计文件、业主（监理）文件中有关测量专业的技术要求和规定。准备相应的规范：《国家三角测量规范》 、《国家一、 二等水准测量规范》、《国家三、四等水准测量规范》 、《GPS测量规范》、《铁路工程施工测量规范》 。了解测区的行政划分、社会治安、交通运输、物资供应、风俗习惯、气象、地质情况。例如了解冻土深度，用以考虑埋石深度；最大风力，以考虑觇标的结构；雾季、雨季和风季的起止时间，封冻和解冻时间，以确定适宜的作业月份。⑵现场踏勘携带收集到的测区地形图、 控制展点图、 点之记等资料到现场踏勘。 踏勘主要了解以下内容：原有的三角点、导线点、水准点、GPS点的位置，了解觇标、标石和标志的现状，其造标埋石的质量，以便决定有无利用价值。原有地形图是否与现有地物、 地貌相一致， 着重踏勘增加了哪些建筑物，为控制网图上设计做准备。2 调查测区内交通现状， 以便确定合理的高程测量方案， 测量时选择适当的交通工具。现场踏勘应作好记录，并编写踏勘报告。3. 技术要求根据工程建设项目的规模和...
