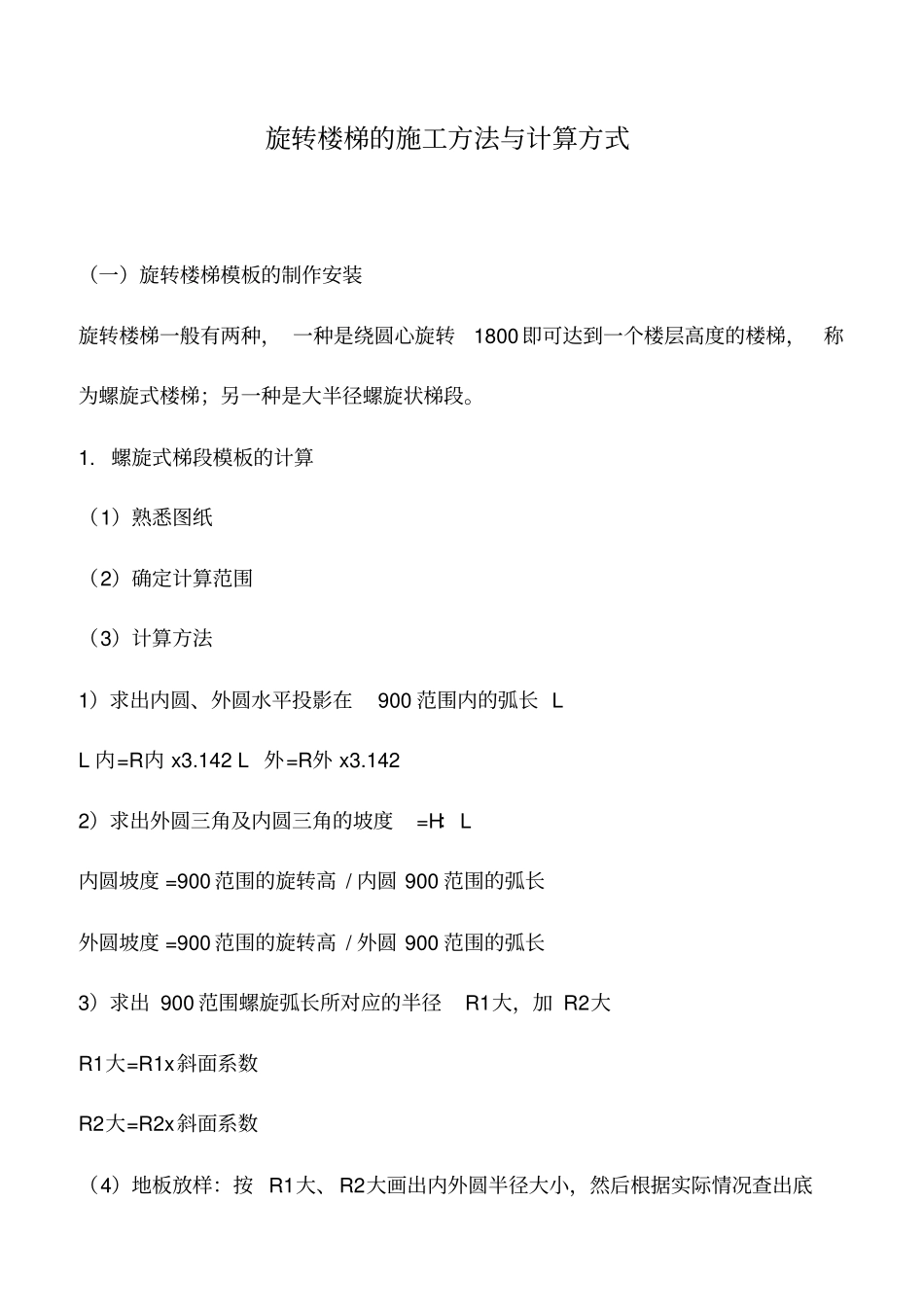

旋转楼梯的施工方法与计算方式（一）旋转楼梯模板的制作安装旋转楼梯一般有两种， 一种是绕圆心旋转1800 即可达到一个楼层高度的楼梯，称为螺旋式楼梯；另一种是大半径螺旋状梯段。1. 螺旋式梯段模板的计算（1）熟悉图纸（2）确定计算范围（3）计算方法1）求出内圆、外圆水平投影在900 范围内的弧长 L L 内=R内 x3.142 L 外=R外 x3.142 2）求出外圆三角及内圆三角的坡度=H：L 内圆坡度 =900 范围的旋转高 / 内圆 900 范围的弧长外圆坡度 =900 范围的旋转高 / 外圆 900 范围的弧长3）求出 900 范围螺旋弧长所对应的半径R1大，加 R2大R1大=R1x斜面系数R2大=R2x斜面系数（4）地板放样：按 R1大、R2大画出内外圆半径大小，然后根据实际情况查出底板的大样。2. 螺旋式楼梯支模（1）螺旋楼梯支模1）在垫层上按平面图弹出地盘线，分出台阶阶数，并标出每个台阶的积累标高如图 14-6（b）以及图 14-7 所示。2）固定端圈梁底用砖按坡度砌成，砌体找坡可用6 点钢筋焊制的坡度架控制。3）楼梯踏步断面为齿形，可直接按图做出木模，按地盘线位置和标高由下到上，每四阶为一组依次安放，外支撑柱根部应适应向外倾斜，使楼板更加稳固。4）楼梯楼板镀锌铁皮外模加三道圆弧带如图14-10。2）固定端圈梁底用砖按坡度砌成，砌体找坡可用6 点钢筋焊制的坡度架控制。3）楼梯踏步断面为齿形，可直接按图做出木模，按地盘线位置和标高由下到上，每四阶为一组依次安放，外支撑柱根部应适应向外倾斜，使楼板更加稳固。4）楼梯楼板镀锌铁皮外模加三道圆弧带如图14-10。（2）大半径螺旋楼梯支模梯段楼板由牵杠撑、牵杠、隔栅、帮板和踏步侧板等部分组成。如图14-13 所示。制作前，先进行计算画线或用尺放样，将所需各种基本数据计算列表，并确定支模轴线部位，具体操作步骤如下：1）放线2）牵杠组合架组装3）隔栅4）地板：5）帮模板6）踏步挡板（二）木扶手及弯头旋转木扶手的计算及放样（1）直径和半径的计算（同前）（2）螺旋扶手长度的计算外扶手的长度 =放样半径 R大 1x3.142 里扶手的长度 =放样半径 R大 2x3.142 扶手的长度也可以通过放样，套出样板，根据样板再进行下料。木扶手的制作有两种方式：一种是将木扶手分成若干个段。每段用样板画线用锯在方木上锯成与样板一样的各段扶手，再进行连接安装。在分段时，原则上每段木扶手料越长越好，但木纹要顺，用斜木纹制作会引起开裂，影响工程质量。另一个方法是将木扶手通过水...
