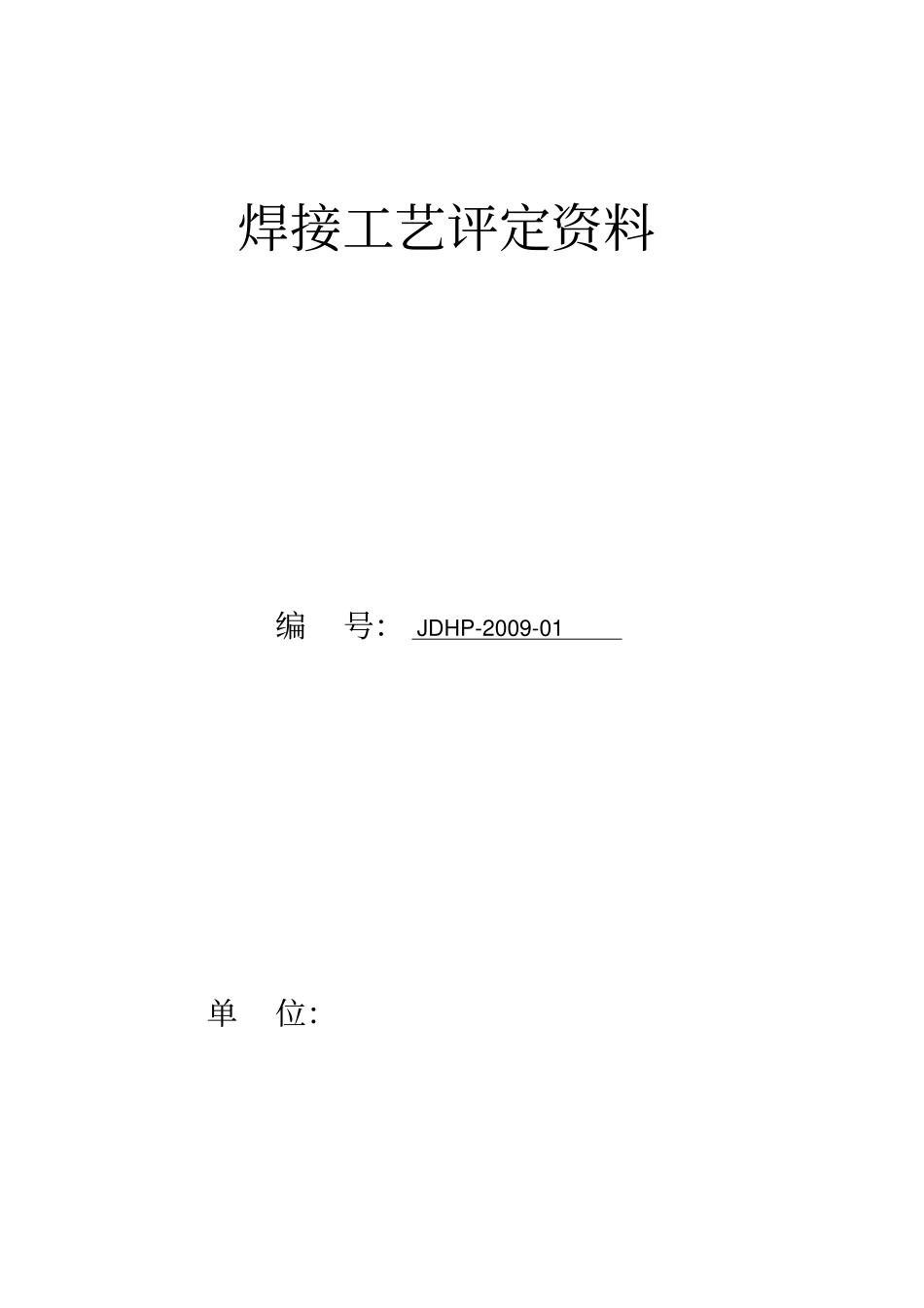

推荐焊接工艺评定20#钢VIP专享VIP免费

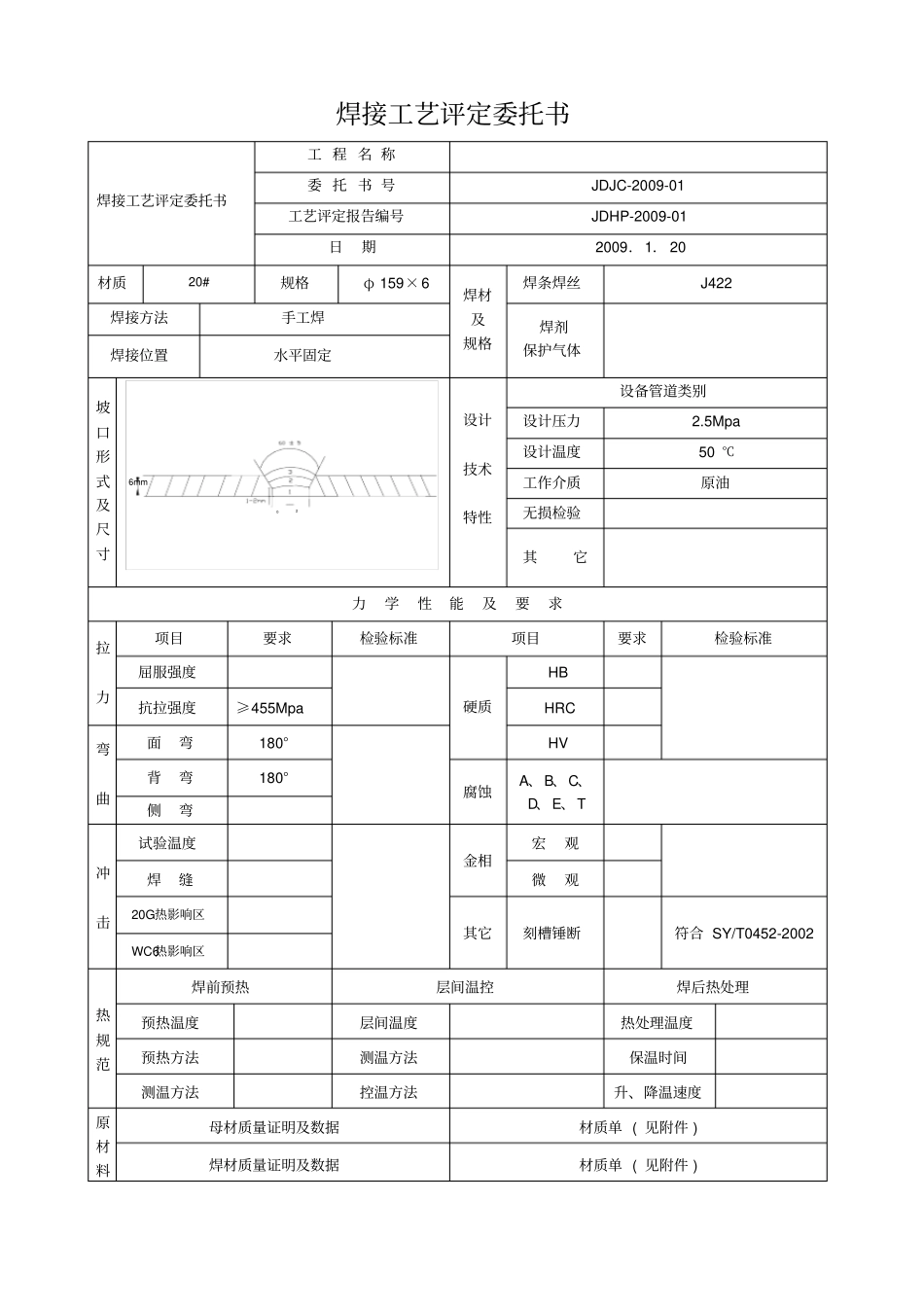

焊接工艺评定资料编号： JDHP-2009-01 单位：焊接工艺评定委托书焊接工艺评定委托书工 程 名 称委 托 书 号JDJC-2009-01工艺评定报告编号JDHP-2009-01日期2009．1． 20材质20#规格φ 159×6焊材及规格焊条焊丝J422焊接方法手工焊焊剂保护气体焊接位置水平固定坡口形式及尺寸设计技术特性设备管道类别设计压力2.5Mpa设计温度50 ℃工作介质原油无损检验其它力学性能及要求拉力项目要求检验标准项目要求检验标准屈服强度硬质HB抗拉强度≥455MpaHRC弯曲面弯180°HV背弯180°腐蚀A、B、C、D、E、T侧弯冲击试验温度金相宏观焊缝微观20G热影响区其它刻槽锤断符合 SY/T0452-2002WC6热影响区热规范焊前预热层间温控焊后热处理预热温度层间温度热处理温度预热方法测温方法保温时间测温方法控温方法升、降温速度原材料母材质量证明及数据材质单 ( 见附件 )焊材质量证明及数据材质单 ( 见附件 )6mm20批准：审核：编制：焊接工艺评定指导书共 2 页 第 1 页焊 接 工 艺 评 定 指 导 书工程名称工艺评定报告编号JDHP-2009-01日期2009．1．20焊接方法手工焊机械化程度母材：钢号 20# 与钢号 20# 焊接类别号Ⅱ与类别号Ⅱ焊接厚度 6㎜直径φ 159 ㎜焊接位置：对焊接缝位置水平固定角焊缝位置---------------- 清根：----------------------------- 清根方法：砂轮机清根焊接材料焊条型号、规格 J422 φ 2.5 ㎜焊丝牌号、规格 J422 φ 3.2 ㎜焊剂牌号保护气体种类混合气体成分钨极种类、规格焊材烘干：预热 / 后热预热预热温度100-150 ℃加热方法火焰加热测温方法测温仪层间温度≥100℃焊后热处理：热处理温度恒温时间升温时间--------------- 降温速度冷却方式焊材烘干温度0C保温时间J42220060min电特性：电源种类直流极性反极焊接设备：活动焊机焊接工艺适用范围：厚度1.5 一 12 ㎜直径不限其它共 2 页 第 2 页焊接接头：用简图画出坡口形式、尺寸、焊缝层次和焊接顺序。a P P=1-2mm坡口形式 H H≤2 ㎜ b=1-2㎜ a=65° ± 5°焊接工艺参数层数焊接方法焊条或焊丝牌号规格（mm）保护气体或焊剂流量（L/min）电流（A）电压（V）焊接速度（mm//min）线能量（kj/cm）1手工焊J422φ 2.570-12019-2660-2002手工焊J422φ 3.290-14020-27100-3003手工焊J422φ 3.290-14020-3760-250送丝速度 ---------------------- 单丝或多丝导电嘴与工件的距离----------- --- 喷嘴尺寸喷嘴与工件的角度 --...
