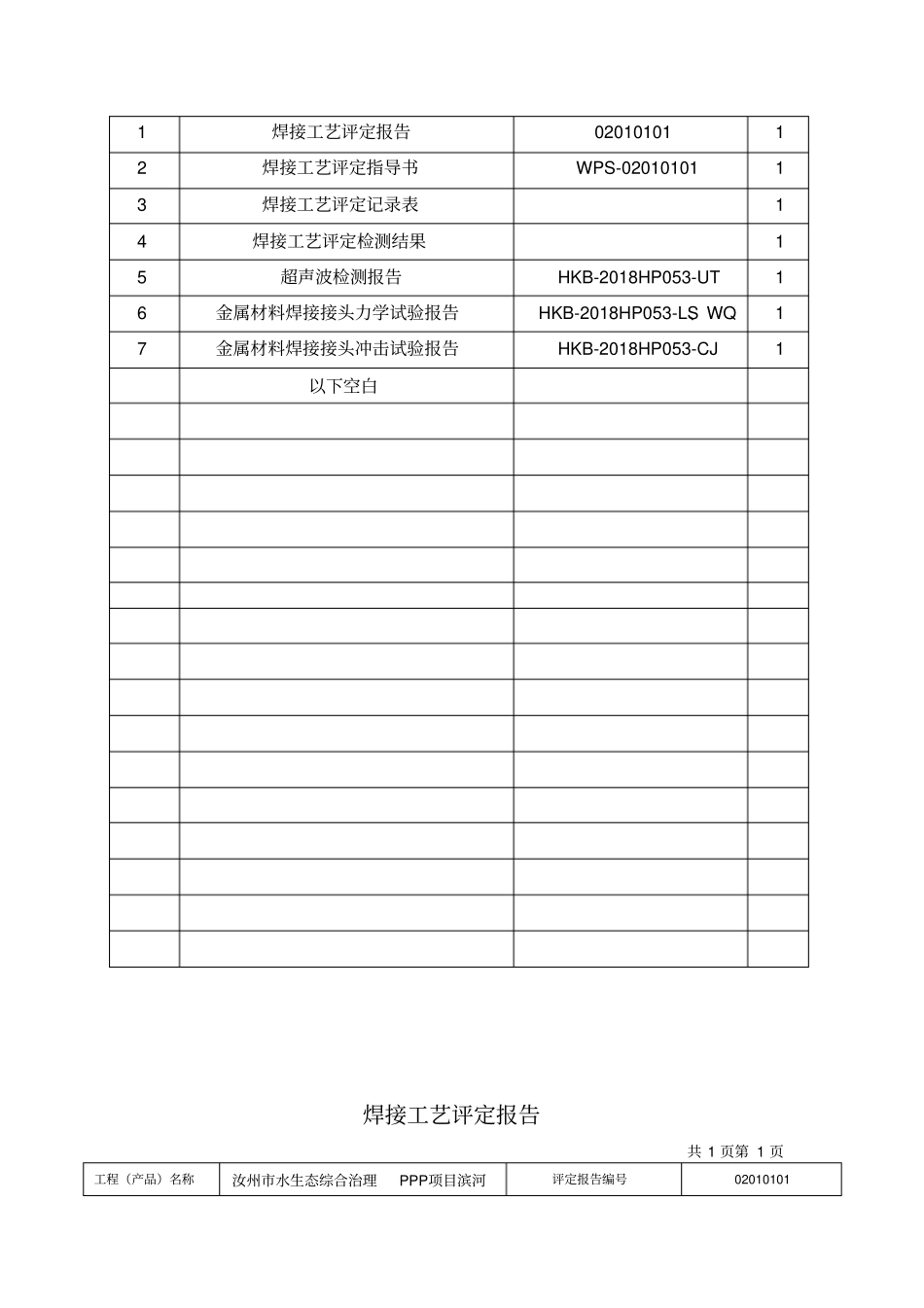

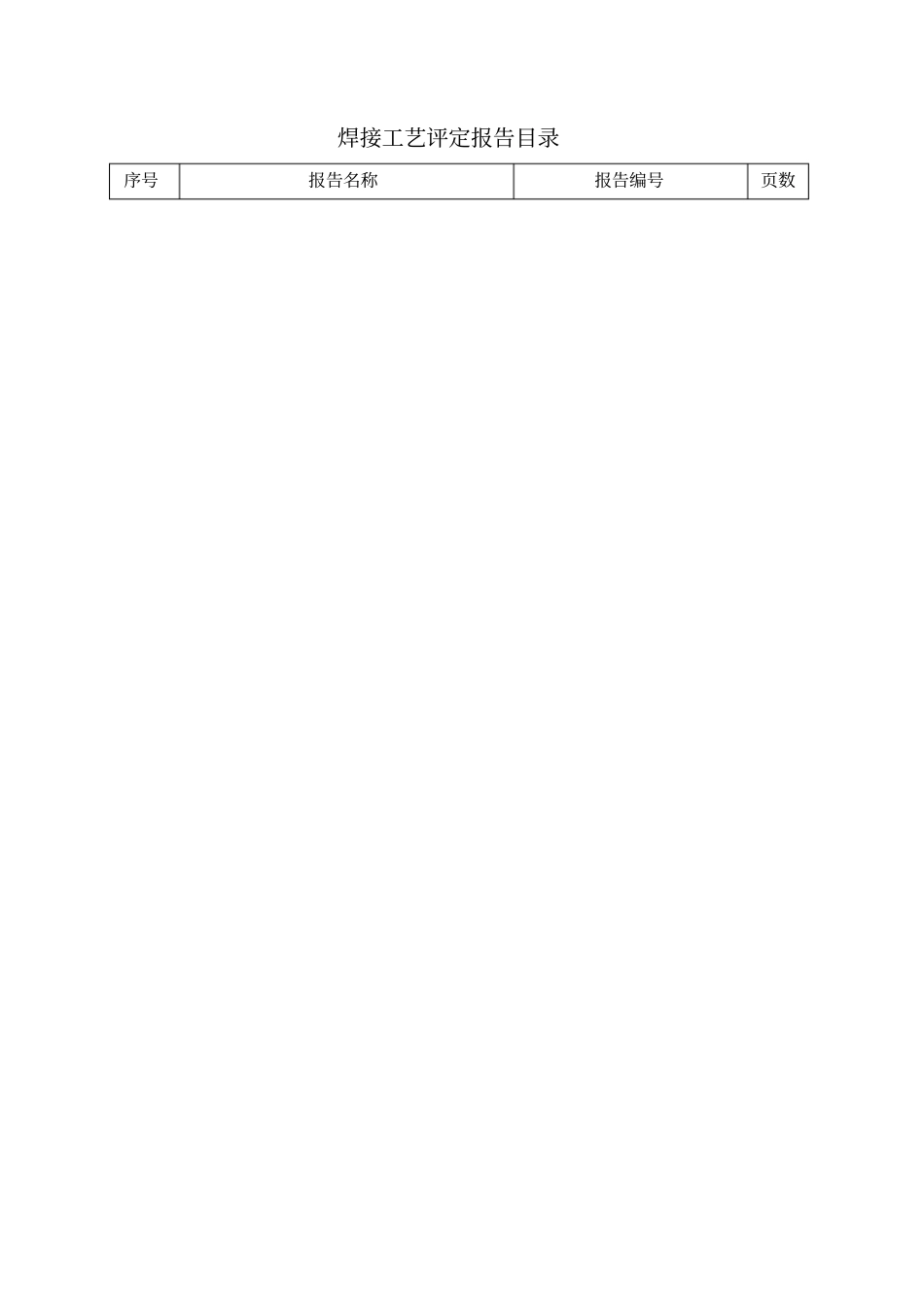

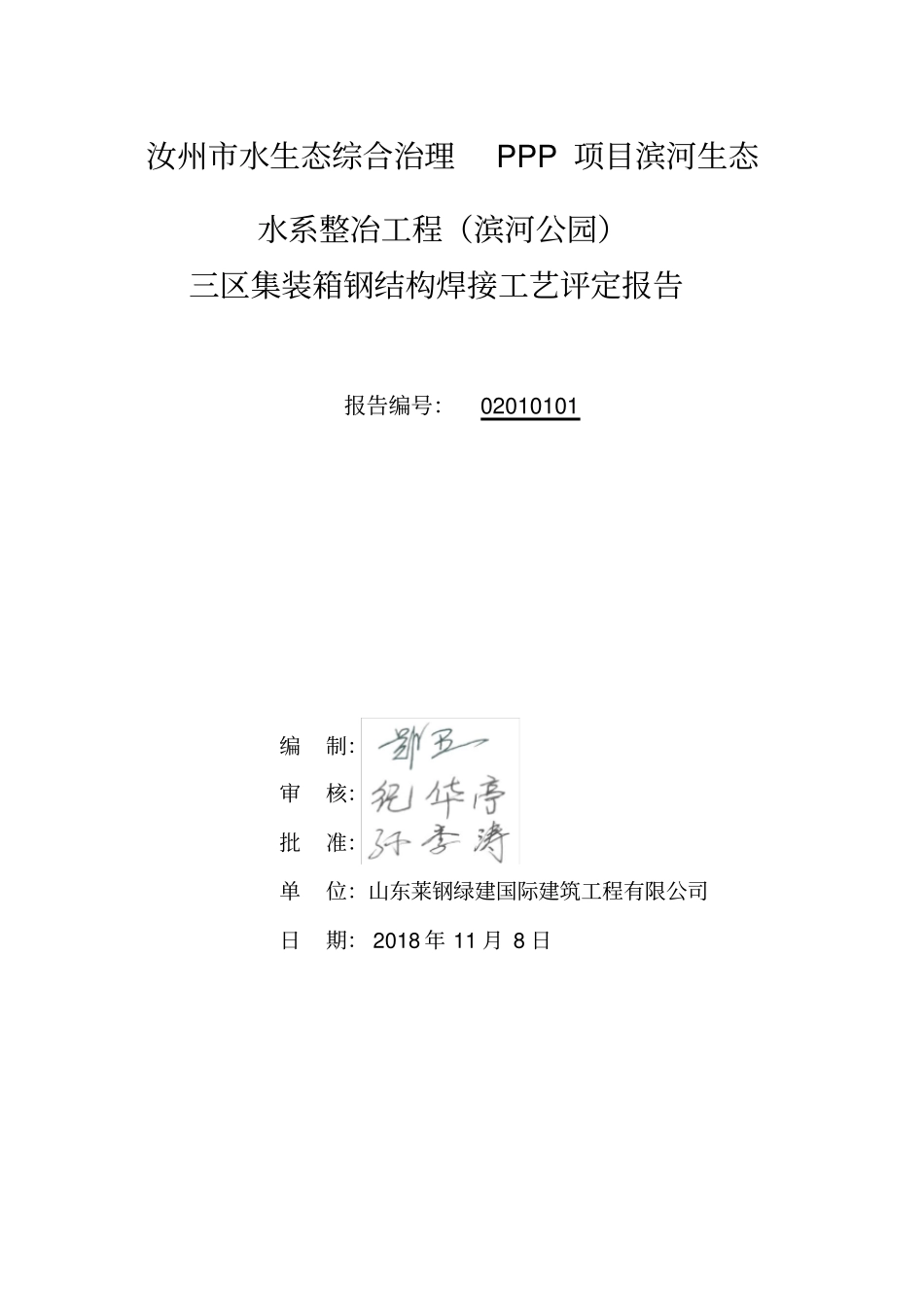

汝州市水生态综合治理PPP 项目滨河生态水系整冶工程（滨河公园）三区集装箱钢结构焊接工艺评定报告报告编号：02010101编制：审核：批准：单位：山东莱钢绿建国际建筑工程有限公司日期： 2018 年 11 月 8 日焊接工艺评定报告目录序号报告名称报告编号页数1焊接工艺评定报告0201010112焊接工艺评定指导书WPS-0201010113焊接工艺评定记录表14焊接工艺评定检测结果15超声波检测报告HKB-2018HP053-UT16金属材料焊接接头力学试验报告HKB-2018HP053-LS、WQ17金属材料焊接接头冲击试验报告HKB-2018HP053-CJ1以下空白焊接工艺评定报告共 1 页第 1 页工程（产品）名称汝州市水生态综合治理PPP项目滨河评定报告编号02010101生态水系整治工程（滨河公园）委托单位河南省交通建设工程有限公司工艺指导书编号WPS-02010101项目负责人孙李涛依据标准《钢结构焊接规范》（ GB50661-2011）试样焊接单位山东莱钢绿建国际建筑工程有限公司Welding Date2018/11/5焊工纪强资格代号1015000000208822级别技师母材钢号Q345B板厚或管径X 壁厚t=6mm轧制或热处理状态热轧生产厂莱芜钢铁化学成分 (%) 和力学性能C≤MnSi ≤S≤P≤σ s(Mpa)σ b(Mpa)δ 5(%)Akv(J)标准0.201.700.500.0350.035≥345470~630≥2034合格证0.1741.320.260.0030.02137953328178复验0.1711.350.330.0060.01838354629181Ceq, 11W (%)394.01556nNiCuVMoCrMCPcm (%)249.051015602030iBCVMoNiCrCuMnS焊接材料生产厂牌号类型直径 (mm)烘干制度 ( ℃X h)备注焊条//////焊丝潍坊金尔泰/ER50-61.2//气体青岛恒源CO2///CO2 含量≥ 99.9%焊接方法GMAW-CO2焊接位置横焊接头形式板对接接头焊接工艺参数见焊接工艺评定指导书清根工艺无( 背面带垫板 )焊接设备型号NB-500电源及极性直流反接预热温度（℃）无层间温度 ( ℃ )100~150后热温度 (℃ ) 及时间 (min)无焊后热处理无评定结论 : 本评定按《钢结构焊接规范》（ GB50661-2011）的规定，根据工程情况编制焊接工艺评定指导书、焊接试件、制取并检验试样、测定性能，确认试验记录正确，评定结果为：合 格 。焊接条件及工艺参数适用范围按本评定指导书规定执行。评定2018 年 11 月 8 日评定单位：（签章）2018 年 11 月 8 日审核2018 年 11 月 8 日技术负责2018 年 11 月 8 日焊接工艺评定指导书共 1 页第 1 页工程名称汝州市水生态综合治理PPP项目滨河生态水系整治工程（滨河公园）指导书编号WPS...
