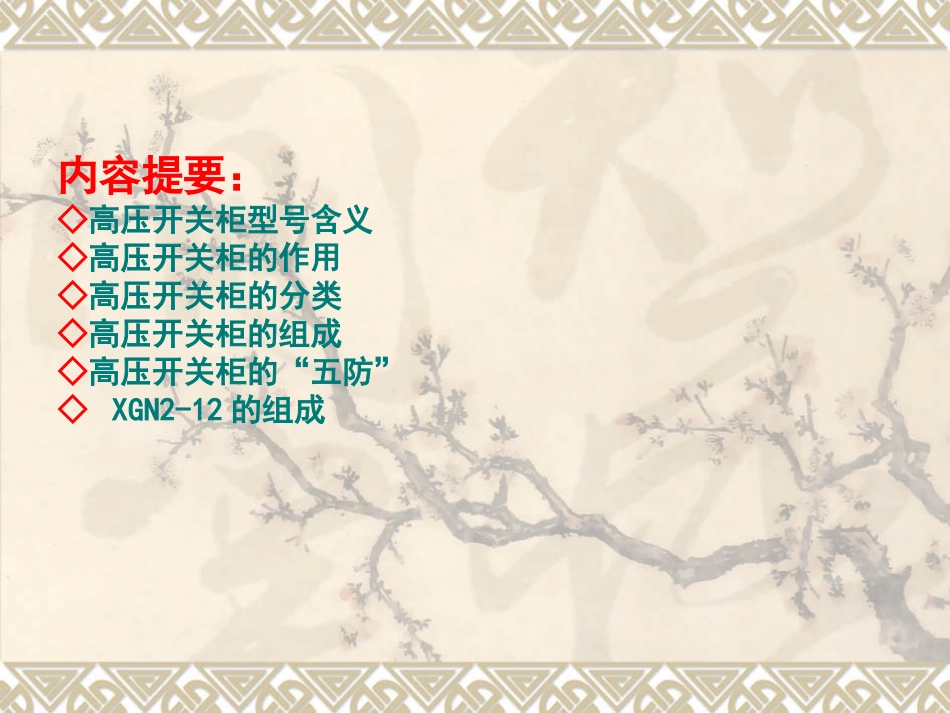

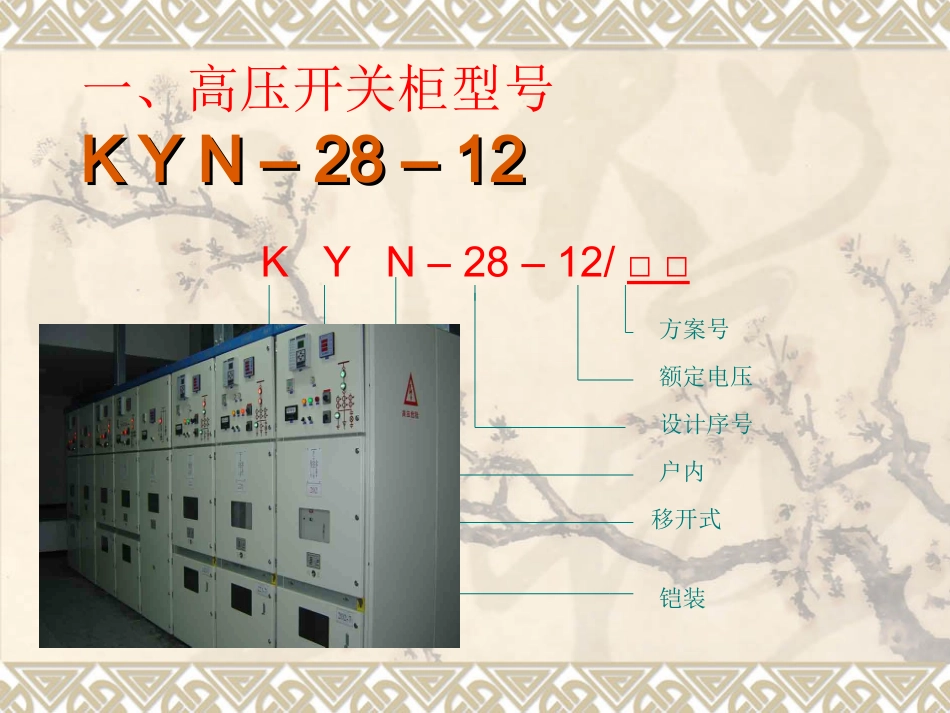

高压开关柜2015年2月内容提要：◇高压开关柜型号含义◇高压开关柜的作用◇高压开关柜的分类◇高压开关柜的组成◇高压开关柜的“五防”◇XGN2-12的组成一、高压开关柜型号KYN–28–12KYN–28–12KYN–28–12/□□移开式户内设计序号额定电压方案号铠装XGN-2-12XGN-2-12XGN-2-12箱式固定式户内型设计序号电压等级（KV）二、高压开关柜的作用高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。变电站35KV高压开关柜高压开关柜广泛应用于配电系统，作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。因此，高压开关柜是非常重要的配电设备，其安全、可靠运行对电力系统具有十分重要的意义。三、高压开关柜的分类绝缘类型空气绝缘金属封闭开关柜SF6气体绝缘金属封闭开关设备(充气柜)结构类型铠装式间隔式箱式各室间用金属板隔离且接地，如KYN型和KGN型各室间是用一个或多个非金属板隔离，如JYN型具有金属外壳，但间隔数目少于铠装式或间隔式，如XGN型断路器手车本身落地，推入柜内；手车装于开关柜中部，手车的装卸需要装载车。另外还有固定柜；落地式中置式断路器的置放中置式手车落地式手车中置式固定柜四、KYN高压开关柜的组成结构开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。高压开关柜的机构•KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器10、断路器手车10.1、滑动把手10.2、锁键（联到滑动把手）11、控制和保护单元12、穿墙套管13、丝杆机构操作孔14、电缆夹15.1电缆密封圈15.2、连接板16、接地排17、二次插头17.1联锁杆18、压力释放板19、起吊耳20、运输小车20.1、小车锁定把手20.2、调节螺栓20.3、锁舌（一）柜体开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。A-母线室母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。A-母线室B-手车（断路器）室C-电缆室D-继电器仪表室B-手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。绝缘套筒内有真空灭弧室及触头上接线端子下接线端子手车式框架二次接线插头断路器室中的真空断路器真空断路器真空断路器利用真空度约为10-4Pa（运行中不低于10-2Pa）的高真空作为内绝缘和灭弧介质。当灭弧室内被抽成10-4的高真空时，其绝缘强度要比绝缘油、一个大气压力下的SF6和空气的绝缘强度高很多。所以，真空击穿产生电弧，是由触头蒸发出来的金属蒸气帮助形成的。特点：1.真空间隙的绝缘性能好；（出厂时真空度要求在：1.3×10-4Pa）2.灭弧能力强；（交流电弧在第一次过零时即可熄灭）真空断路器的结构1机构箱体2绝缘子3灭弧室4上出线端5安装挂板6合闸弹簧7辅助开关8二次插头9分闸电磁铁10分闸弹簧11油缓冲12软连接13下出线端14变直传动机构15绝缘推杆16合闸电磁铁真空断路器的真空灭弧室真空灭弧室是真空断路器中最重要的部件。真空灭弧室的外壳是由绝缘筒、两端的金属盖板和波纹管所组成的密封容器。灭弧室内有一对触头，静触头焊接在静导电杆上，动触头焊接在动导电杆上，动导电杆在...
