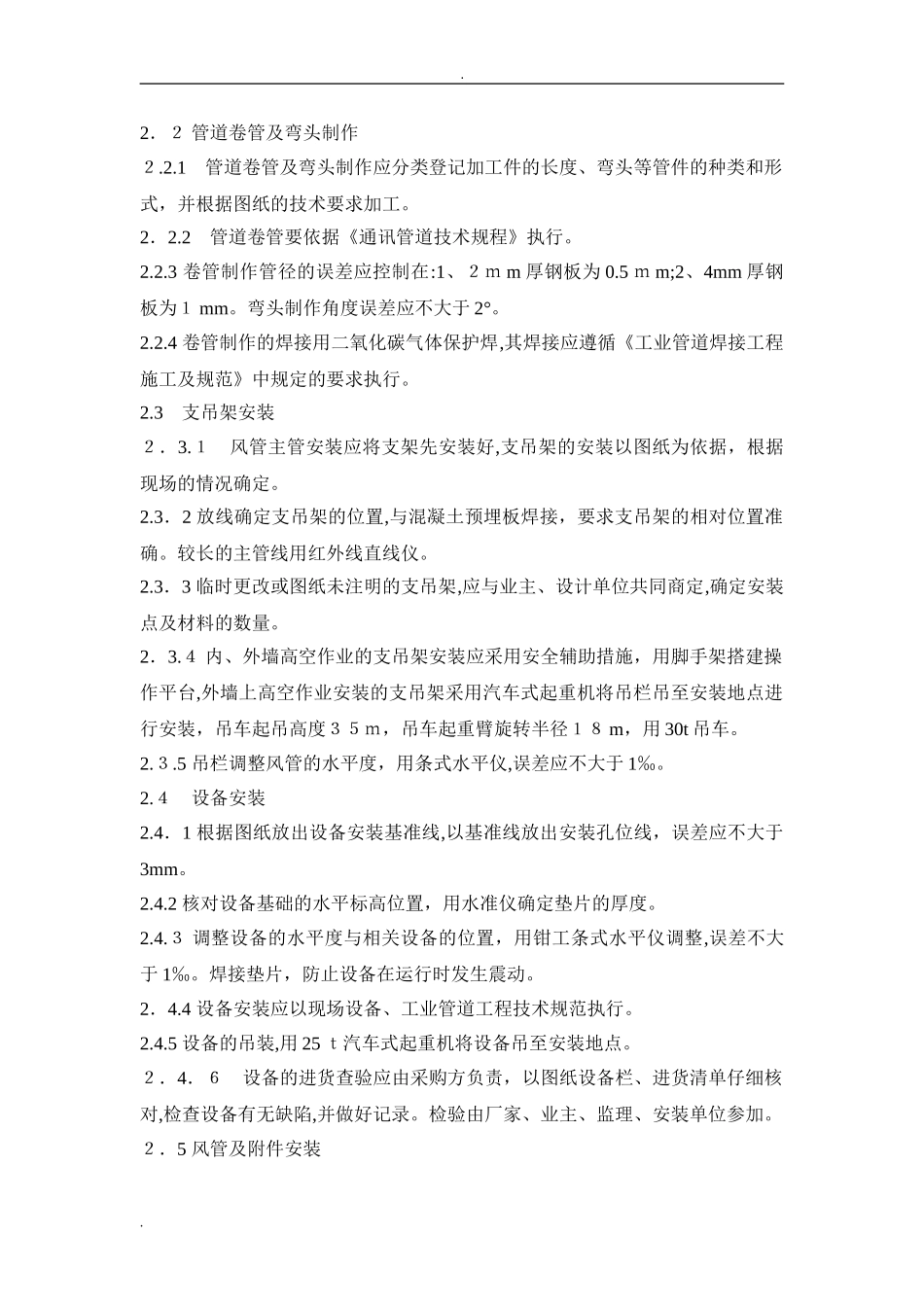

.第一章工程概况１.1概述此工程为铜陵有色铜冶炼工艺技术改造(“双闪”厂区工程）配料与运输风管安装工程，由中国瑞林工程技术有限公司设计，施工地点在冶炼区配料与运输厂房内。主要工作量如下表:序号名称规格型号单位数量备注１气箱脉冲袋式除尘器QMC32－３台3２高压离心风机９-19Nｏ.8D台33电动通风蝶阀Ｄ941-0.５C,ＤN400台２14气箱脉冲袋式除尘器QＭC64-7台15高压离心风机9-26Nｏ.1２.5D台16电动通风蝶阀D941-0．5C,DN７10台１７电动通风蝶阀D94１-0.5C,ＤN300台1８8气箱脉冲袋式除尘器QＭC32-5台３9高压离心风机9-26Nｏ.8D台310电动通风蝶阀Ｄ941-0.5C，DN450台311楼面清扫装置套１12手动通风蝶阀D3４1-0.5C，DN500台213手动通风蝶阀D３４1-0．5C,ＤN３０0台２1１4手动通风蝶阀D3４1-0.5C，ＤN350台215重锤式圆形翻板卸灰阀ZＩF－I,DN2０0台81６风冷热泵柜式空调器ＫFRD-70LＷ台1..17风冷热泵柜式空调器KFRＤ-１００LW台１18低噪声净化风机箱ＤBＦ－I-０８Ａ1台11９轴流风机T３５-11No.4.5台2２0风管2mｍm2１00021风管4mmm２８０0２2管件个200弯头、三通等1.２编制依据1．2.１《通风与空调工程质量验收规范》GB502４３-2００２1.２.2《通风管道技术规程》JGJ141-２0041．２．3《工业金属管道工程施工及验收规范》ＧB5023５－971.2．4《现场设备、工业管道焊接工程施工及验收规范》GB50236-981.2.５施工图纸及厂家技术要求1．３施工准备1.3.1图纸会审，仔细的消化图纸的内容，了解工艺流程,对图纸上不理解的问题，要询问设计单位的设计人员。1.3．2检查土建工程与管道相关的项目是否合格及存在的问题。1.3．3与管道连接的机械设备已找正合格,并已紧固。1．3.４施工人员已到位。1．3．5材料及设备已到位。第二章施工方法2.１施工工序.施工准备风管制作支吊架制作、安装设备安装风管安装吹扫清理试运行.2．２管道卷管及弯头制作２.2.1管道卷管及弯头制作应分类登记加工件的长度、弯头等管件的种类和形式，并根据图纸的技术要求加工。2．2.2管道卷管要依据《通讯管道技术规程》执行。2.2.3卷管制作管径的误差应控制在:1、２ｍm厚钢板为0.5ｍm;2、4mm厚钢板为１mm。弯头制作角度误差应不大于2°。2.2.4卷管制作的焊接用二氧化碳气体保护焊,其焊接应遵循《工业管道焊接工程施工及规范》中规定的要求执行。2.3支吊架安装２．3.１风管主管安装应将支架先安装好,支吊架的安装以图纸为依据，根据现场的情况确定。2.3．2放线确定支吊架的位置,与混凝土预埋板焊接，要求支吊架的相对位置准确。较长的主管线用红外线直线仪。2.3．3临时更改或图纸未注明的支吊架,应与业主、设计单位共同商定,确定安装点及材料的数量。2．3.４内、外墙高空作业的支吊架安装应采用安全辅助措施，用脚手架搭建操作平台,外墙上高空作业安装的支吊架采用汽车式起重机将吊栏吊至安装地点进行安装，吊车起吊高度３５ｍ，吊车起重臂旋转半径１８m，用30t吊车。2.３.5吊栏调整风管的水平度，用条式水平仪,误差应不大于1‰。2.４设备安装2.4．1根据图纸放出设备安装基准线,以基准线放出安装孔位线，误差应不大于3mm。2.4.2核对设备基础的水平标高位置，用水准仪确定垫片的厚度。2.4.３调整设备的水平度与相关设备的位置，用钳工条式水平仪调整,误差不大于1‰。焊接垫片，防止设备在运行时发生震动。2．4.4设备安装应以现场设备、工业管道工程技术规范执行。2.4.5设备的吊装,用25ｔ汽车式起重机将设备吊至安装地点。２．4．６设备的进货查验应由采购方负责，以图纸设备栏、进货清单仔细核对,检查设备有无缺陷,并做好记录。检验由厂家、业主、监理、安装单位参加。２．5风管及附件安装..2.5.１风管的安装应遵循《通风管道技术规范》的要求进行。2．5．2风管与设备接口法兰应以图纸要求进行连接，密封垫应双面加胶,紧固螺栓应用力均衡。2.5.3风管对口时控制其平直度，不得强力组对。2．５.4外墙悬空风管安装采用垂直运输安装，用30ｔ汽车式起重机吊装，并增加辅助设施从楼顶面挂放吊栏至安装地点。２.6管道焊接2.６.1风管的焊接按《施工现场设备、工业管道焊接工程施工验收规范》的有关规定执行。2.6.2风管组对焊接时应...
