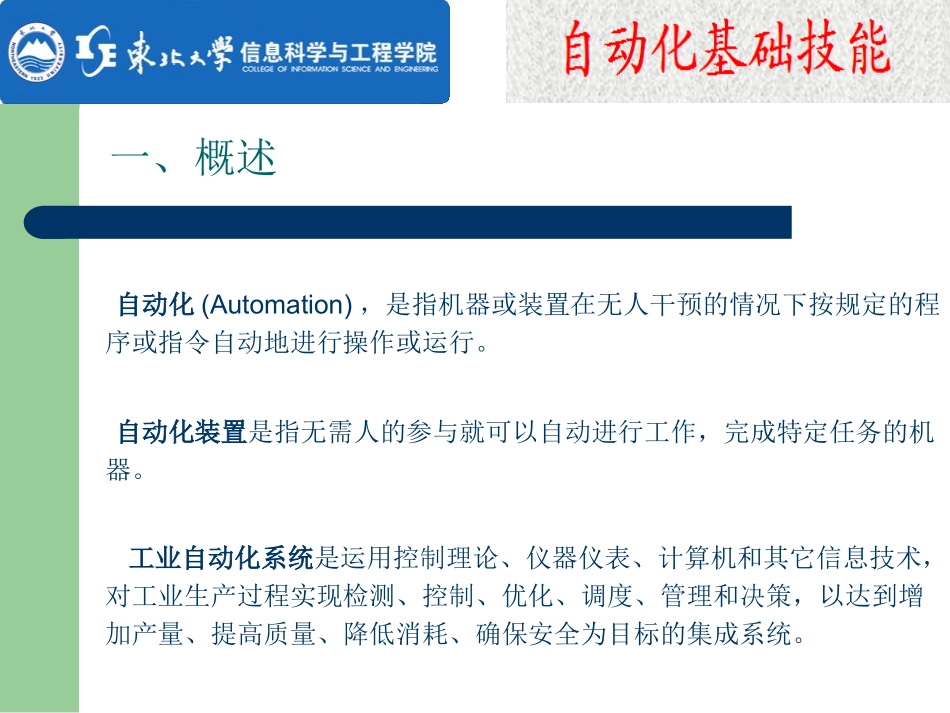

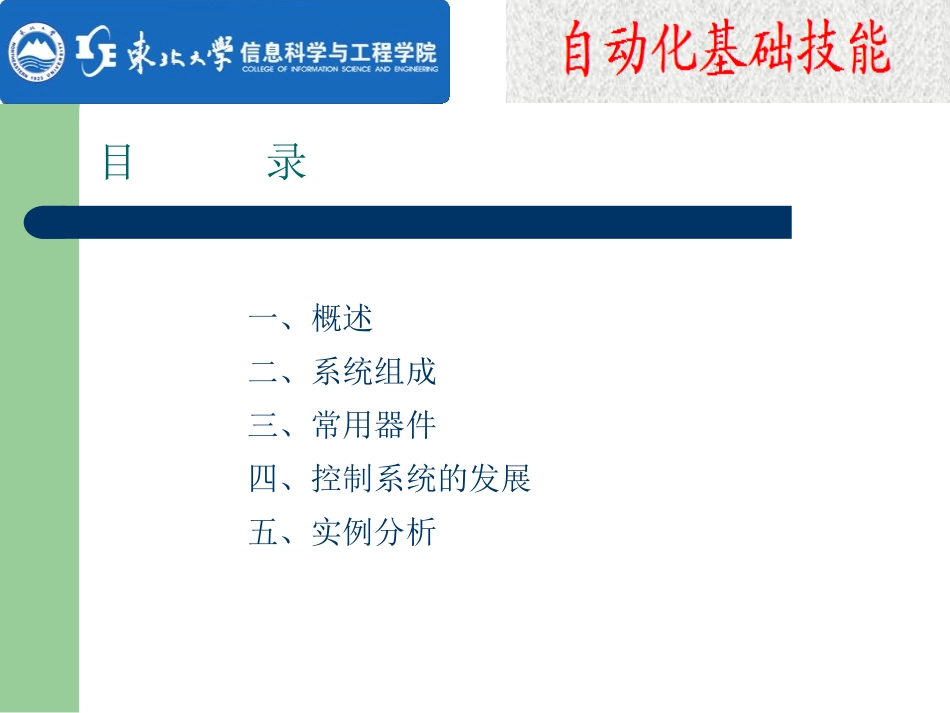

自动化基础技能工业自动化系统的基本组成目录一、概述二、系统组成三、常用器件四、控制系统的发展五、实例分析一、概述自动化(Automation)，是指机器或装置在无人干预的情况下按规定的程序或指令自动地进行操作或运行。自动化装置是指无需人的参与就可以自动进行工作，完成特定任务的机器。工业自动化系统是运用控制理论、仪器仪表、计算机和其它信息技术，对工业生产过程实现检测、控制、优化、调度、管理和决策，以达到增加产量、提高质量、降低消耗、确保安全为目标的集成系统。自动控制：指在无人直接参与的情况下，利用控制装置使被控对象（机器、设备）的某一个物理量自动地按照预定的规律运行.控制系统：为实现某一控制目标所需要的物理部件（及软件）的有机组合，通常由控制器和被控对象组成。自动控制理论：是研究自动控制共同规律的科学，它包括以反馈控制理论为基础的古典控制理论（单输入、单输出），以状态空间为基础的现代控制理论（多输入、多输出）以及以模糊控制和神经网络为代表的智能控制（不需精确数学模型）。工业自动控制系统基本类型：顺序控制系统：顺序控制是按照预先规定的时间顺序（或逻辑关系），逐步对各设备或对象进行控制到方法。如电梯等。过程控制系统：对工业生产过程中的各物理量（如温度、压力、液位等）进行闭环控制，使其按照要求的规律变化。运动控制系统：控制运动物体的转速或位置，使其按照要求的规律变化。如调速系统，位置随动系统等。监控系统：对生产过程中的大量运行参数进行采集、显示、记录或报警。二、系统组成一个自动化系统无论结构多么复杂都有下面几个主要组成部分：检测器：主要是获得反馈信息，计算目标值与实际值之间的差值；控制器：相当于大脑在分析决策上的作用，适时地决定系统应该实施怎样的调节控制；执行器：完成控制器下达的决定；对象：被控制的客观实体。自动化系统结构一个简单自动控制系统结构图控制器执行器检测器过程对象反馈信号输入信号输出信号控制信号自动控制是基于反馈的技术。反馈理论的要素包括三个部分：测量、比较和执行。测量关心的变量，与期望值相比较，用两者之间的偏差来纠正调节系统的响应。因此，自动化技术的核心思想是反馈，通过反馈建立起输入（原因）和输出（结果）之间的联系。使控制器可以根据输入与输出的实际情况来决定控制策略，以便达到预定的系统功能。系统构成前向通道和反馈通道两个通道，前向通道是任务执行的功能主体。复杂自动化系统往往是多变量，多回路，多类型的系统。XYKFGX’Y’X={x0,x1,x2,…xn}Y={y0,y1,y2,…yn}●主要组成部分及其作用控制器－系统的大脑自动控制系统中控制器在整个系统中起着重要的作用，扮演着系统管理和组织核心的角色。系统性能的优劣很大程度上取决于控制器的好坏。执行器－系统的手脚执行器在自动控制系统中的作用就是相当于人的四肢，它接受调节器的控制信号，改变操纵变量，使生产过程按预定要求正常运行。在生产现场，执行器直接控制工艺介质，若选型或使用不当，往往会给生产过程的自动控制带来困难。因此执行器的选择、使用和安装调试是个重要的环节。传感器－系统的耳目传感器－系统的耳目传感器被用来测量各种物理量，种类有温度传感器、流量传感器、压力传感器等等。传感器要满足可靠性的要求，从传感器的输出信号中得到被测量的原始信息，如果传感器不稳定，那么对同样的输入信号，其输出信号就不一样，则传感器会给出错误的输出信号，也就失去了传感器应有的作用。●传统控制与现代控制PID控制——比例、积分、微分PID控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。现代控制——最优控制、自适应控制、预测控制、自学习控制。。。智能控制——模糊控制、专家系统、神经网络●顺序控制与回路控制顺序控制开关逻辑控制如：继电器矩阵控制、可编程序控制器I/O模块输入输出控制。回路控制连续调节控制如：FM458-1DP应用模块专为自由组态的高性能闭环控制和技术应用（...
