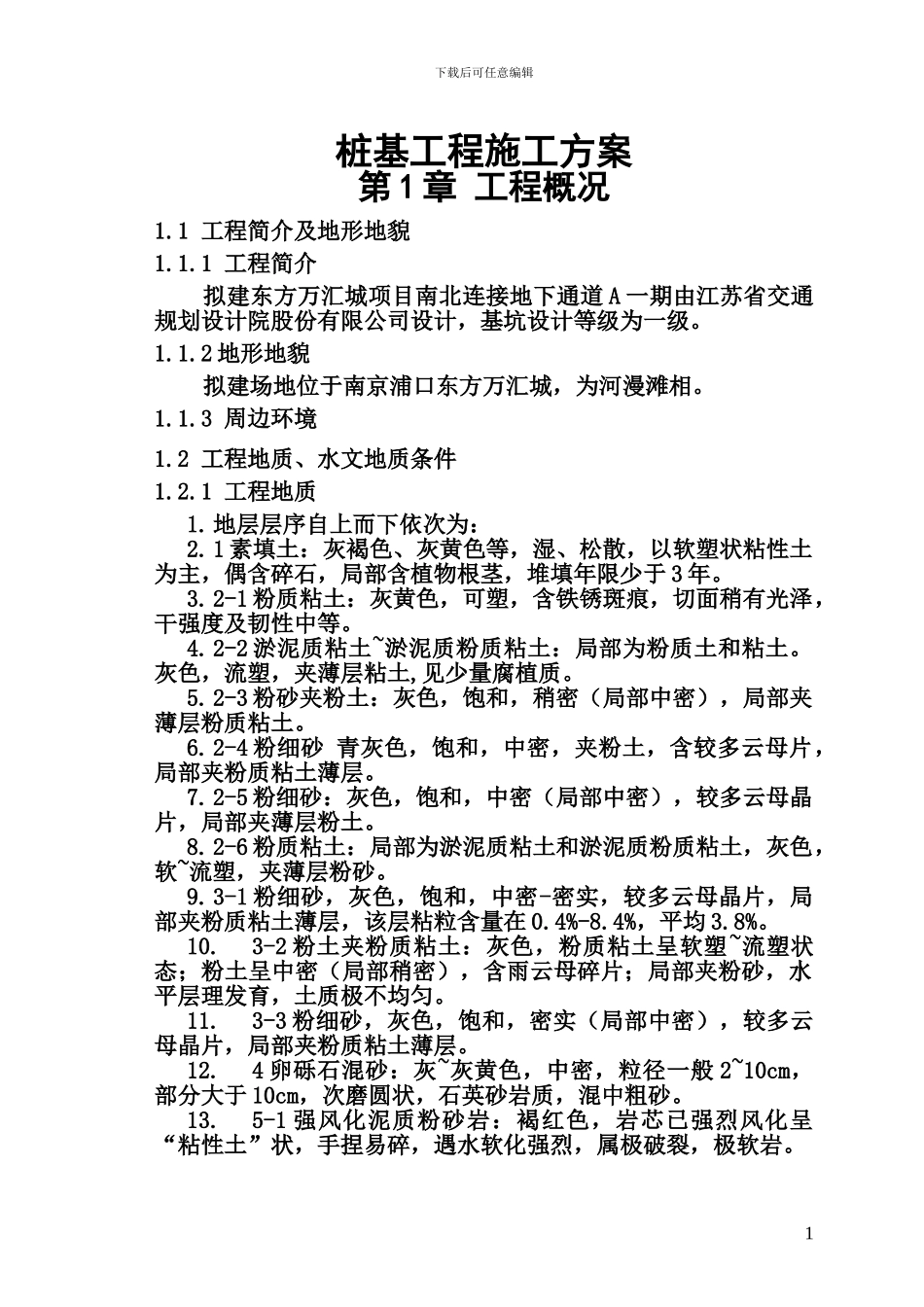

下载后可任意编辑桩基工程施工方案第 1 章 工程概况1.1 工程简介及地形地貌1.1.1 工程简介拟建东方万汇城项目南北连接地下通道 A 一期由江苏省交通规划设计院股份有限公司设计，基坑设计等级为一级。1.1.2 地形地貌拟建场地位于南京浦口东方万汇城，为河漫滩相。1.1.3 周边环境1.2 工程地质、水文地质条件1.2.1 工程地质1.地层层序自上而下依次为：2.1 素填土：灰褐色、灰黄色等，湿、松散，以软塑状粘性土为主，偶含碎石，局部含植物根茎，堆填年限少于 3 年。3.2-1 粉质粘土：灰黄色，可塑，含铁锈斑痕，切面稍有光泽，干强度及韧性中等。4.2-2 淤泥质粘土~淤泥质粉质粘土：局部为粉质土和粘土。灰色，流塑，夹薄层粘土,见少量腐植质。5.2-3 粉砂夹粉土：灰色，饱和，稍密（局部中密），局部夹薄层粉质粘土。6.2-4 粉细砂 青灰色，饱和，中密，夹粉土，含较多云母片，局部夹粉质粘土薄层。7.2-5 粉细砂：灰色，饱和，中密（局部中密），较多云母晶片，局部夹薄层粉土。8.2-6 粉质粘土：局部为淤泥质粘土和淤泥质粉质粘土，灰色，软~流塑，夹薄层粉砂。9.3-1 粉细砂，灰色，饱和，中密-密实，较多云母晶片，局部夹粉质粘土薄层，该层粘粒含量在 0.4%-8.4%，平均 3.8%。10.3-2 粉土夹粉质粘土：灰色，粉质粘土呈软塑~流塑状态；粉土呈中密（局部稍密），含雨云母碎片；局部夹粉砂，水平层理发育，土质极不均匀。11.3-3 粉细砂，灰色，饱和，密实（局部中密），较多云母晶片，局部夹粉质粘土薄层。12.4 卵砾石混砂：灰~灰黄色，中密，粒径一般 2~10cm，部分大于 10cm，次磨圆状，石英砂岩质，混中粗砂。13.5-1 强风化泥质粉砂岩：褐红色，岩芯已强烈风化呈“粘性土”状，手捏易碎，遇水软化强烈，属极破裂，极软岩。1下载后可任意编辑14.5-2 中风化泥质粉砂岩：褐红色，岩芯总体呈“柱~长柱”状，岩芯强度较低，易击碎，声哑，无回弹，有凹痕，局部夹有泥岩。属极软岩，较完整。1.3 设计情况及工程数量基坑四周采纳 SMW 工法支护桩加钢管支撑作为挡土及止水结构，型钢采纳隔一插一型；坑内、坑外地基加固采纳深搅加固桩；基础采纳钻孔灌注桩。第 2 章 工程特点、重点、难点及对应措施2.1 工程特点分析本工程施工工期较紧，应科学安排，合理组织施工。2.2 施工重点难点分析a. 质量的重点在防水及防变形。支护结构能否满足基坑防水设计要求，确保基坑施工过程中没有渗漏，是保证本工程质量的重点。b. 工期的...
