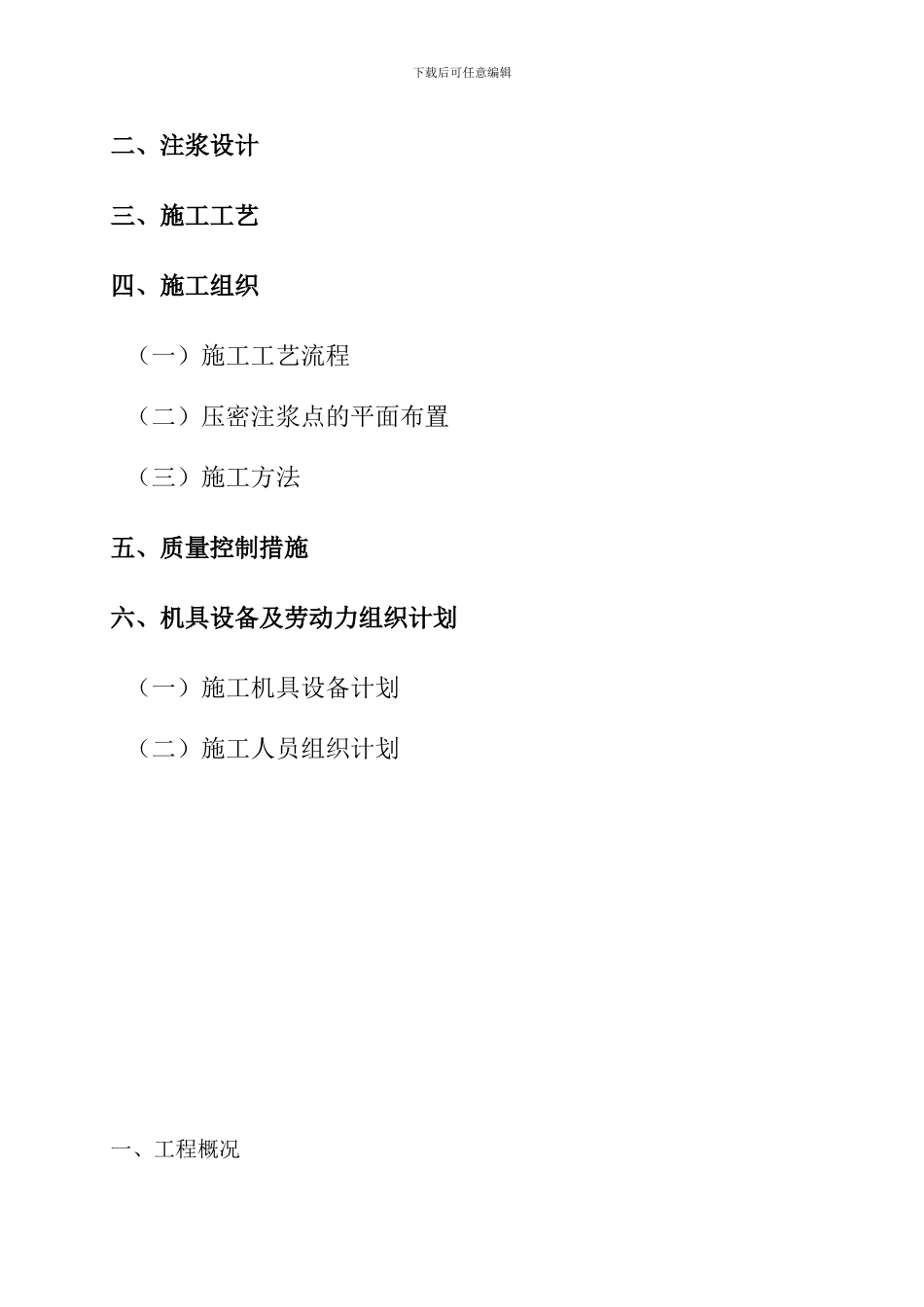

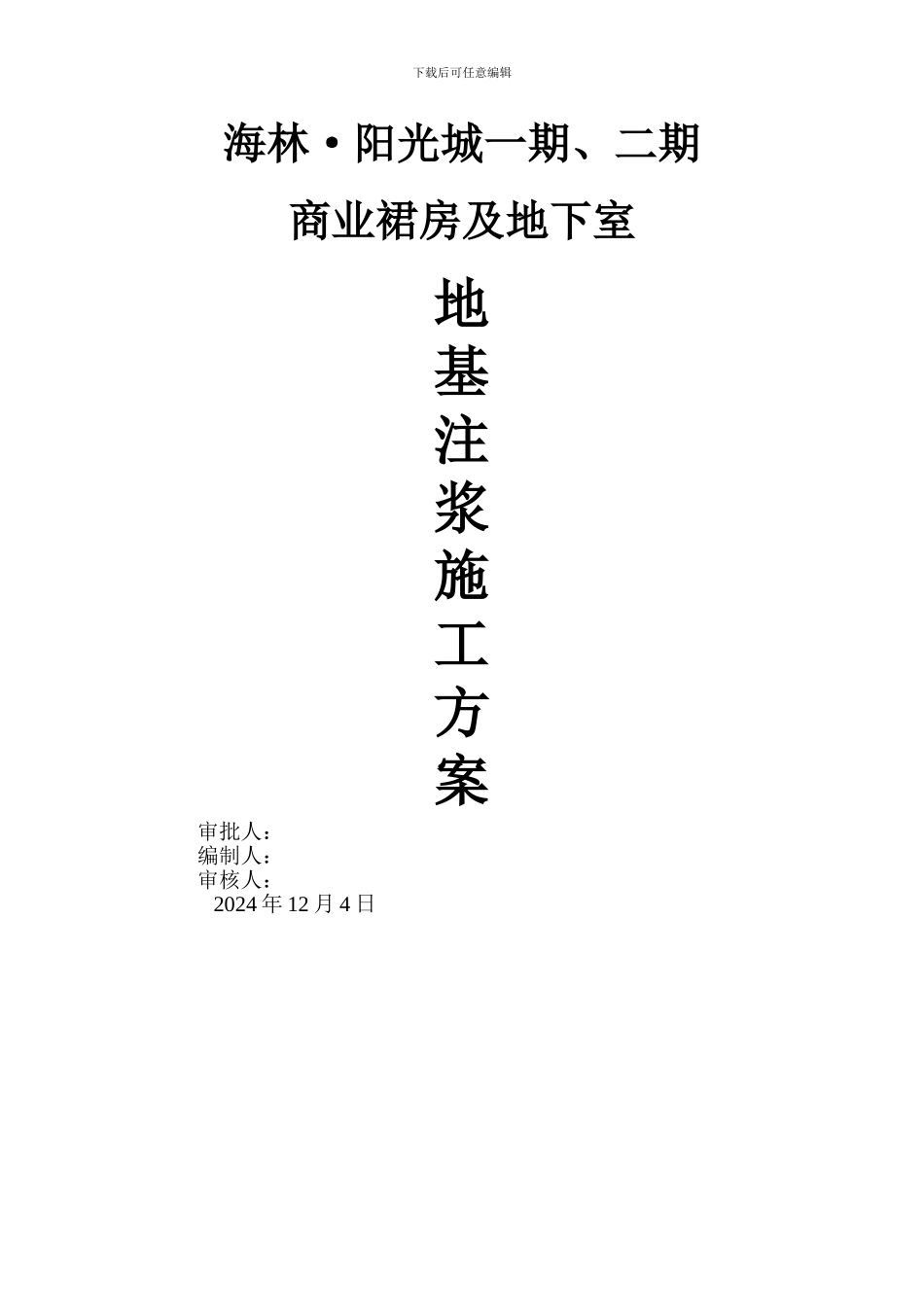

下载后可任意编辑海林·阳光城一期、二期商业裙房及地下室地基注浆施工方案 审批人： 编制人： 审核人： 2024 年 12 月 4 日下载后可任意编辑目 录一、工程概况下载后可任意编辑二、注浆设计三、施工工艺四、施工组织（一）施工工艺流程（二）压密注浆点的平面布置（三）施工方法五、质量控制措施六、机具设备及劳动力组织计划（一）施工机具设备计划（二）施工人员组织计划一、工程概况下载后可任意编辑海林·阳光城一期与二期地下室底板交界处，B-E～B-F/B-1～B-2 处由于二期天然地基满足承载力，一期地基为回填土方，承载力不够，现根据地基处理法律规范要求，对一期回填处地基进行压力注浆加固措施。二、注浆设计1、注浆原理：压密注浆原理是通过注浆管将浆液均匀的注入地层中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩土裂隙中的水份和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体。从而使基底得到加固，减少沉降。2、根据底板的后浇带，地基处理压缩层范围参照法律规范，加固范围每边外扩500mm；注浆深度为 5.0m，注浆空间为 0.8～1.0m，注浆影响半径为 0.5m，孔径 =43mm（过小）；综合考虑实取孔间距 1m，以保证处理后地基连成一体。考虑浆液的均匀渗透，根据底板（长度）按长型布孔。具体布置详见施工布置图。3、浆液配置：因考虑到现场的实际情况，注浆量每米孔深注浆水泥用量暂定 80kg。水泥浆采纳 P.O32.5 普通硅酸盐水泥配置，水泥浆的水灰比 0.5。注浆压力为 0.2-0.4Mpa。三、施工工艺压密注浆将全部展开施工，注浆按梅花型施工，待水泥浆达到一定强度后再施工另一半。注浆压力为外部围幕 0.2-0.3mpa，中间部分 0.3-0.4mpa，根据地层变化可适当进行调整。注浆流量根据法律规范要求为 7-10L/min。注浆量根据《地基处理手册》浆液用量 Q = k .v.n.1000 根据勘察报告和法律规范，渗透系数 K 取 10-3cm/s(考虑扩散半径 500mm)；施工过程中应做好详细施工记录，并进行地面变形测量监控；施工结束后，请提供有关施工报告给设计单位。压密注浆施工需加强施工质量管理。若遇特别情况，须及时与设计单位联系讨论处理。四、施工组织 （一）施工工艺流程（见下图）： 下载后可任意编辑定位放线 材料进场沉 管 制备浆液 材料检验压 浆 拔 管（二）压密注浆点的平面布置详见平面布置图（三）施工方法 1、定位放样 压密注浆施工单位根据注浆平面图进行...
