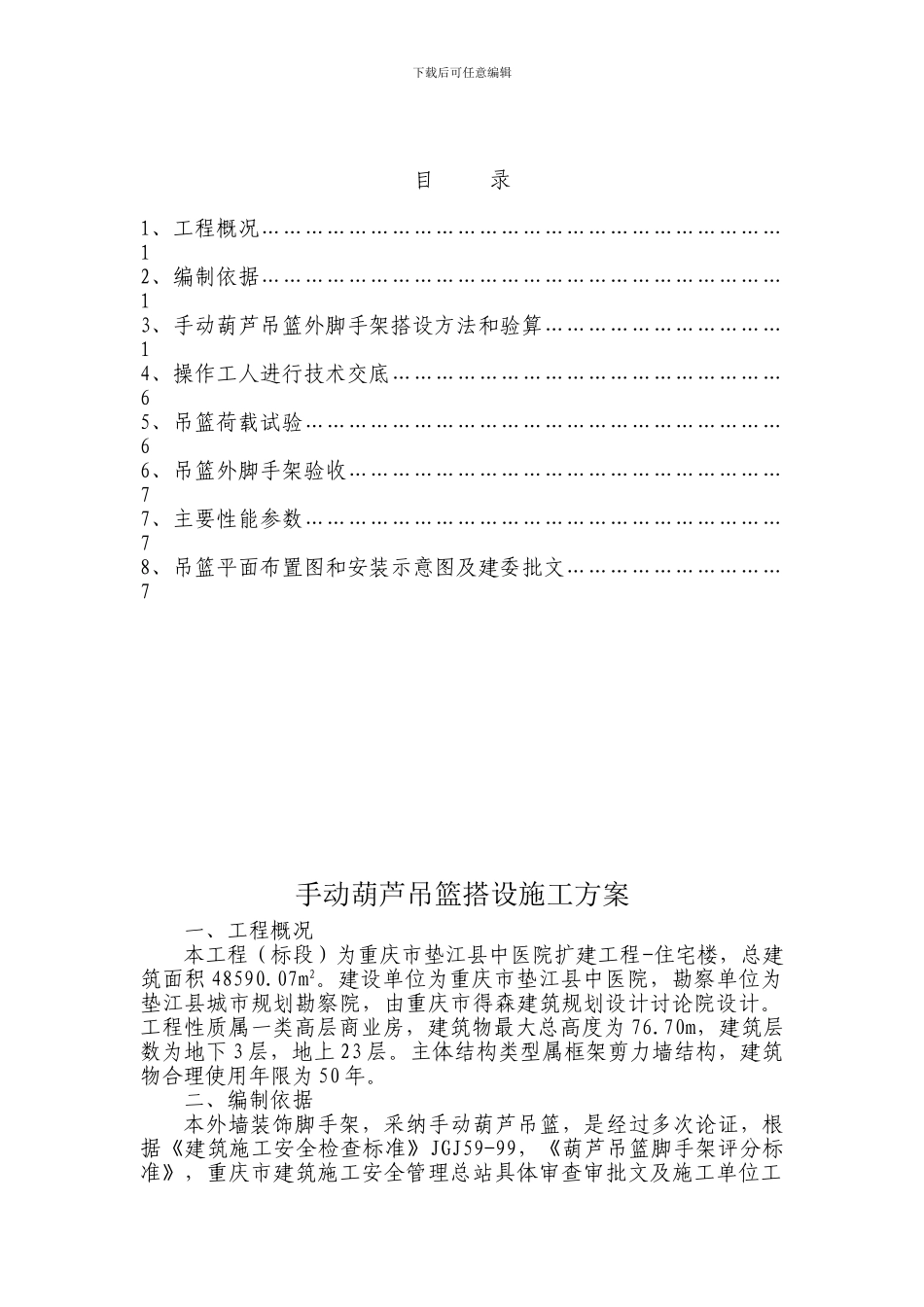

垫江吊篮施工方案_第1页
1/7
垫江吊篮施工方案_第2页
2/7

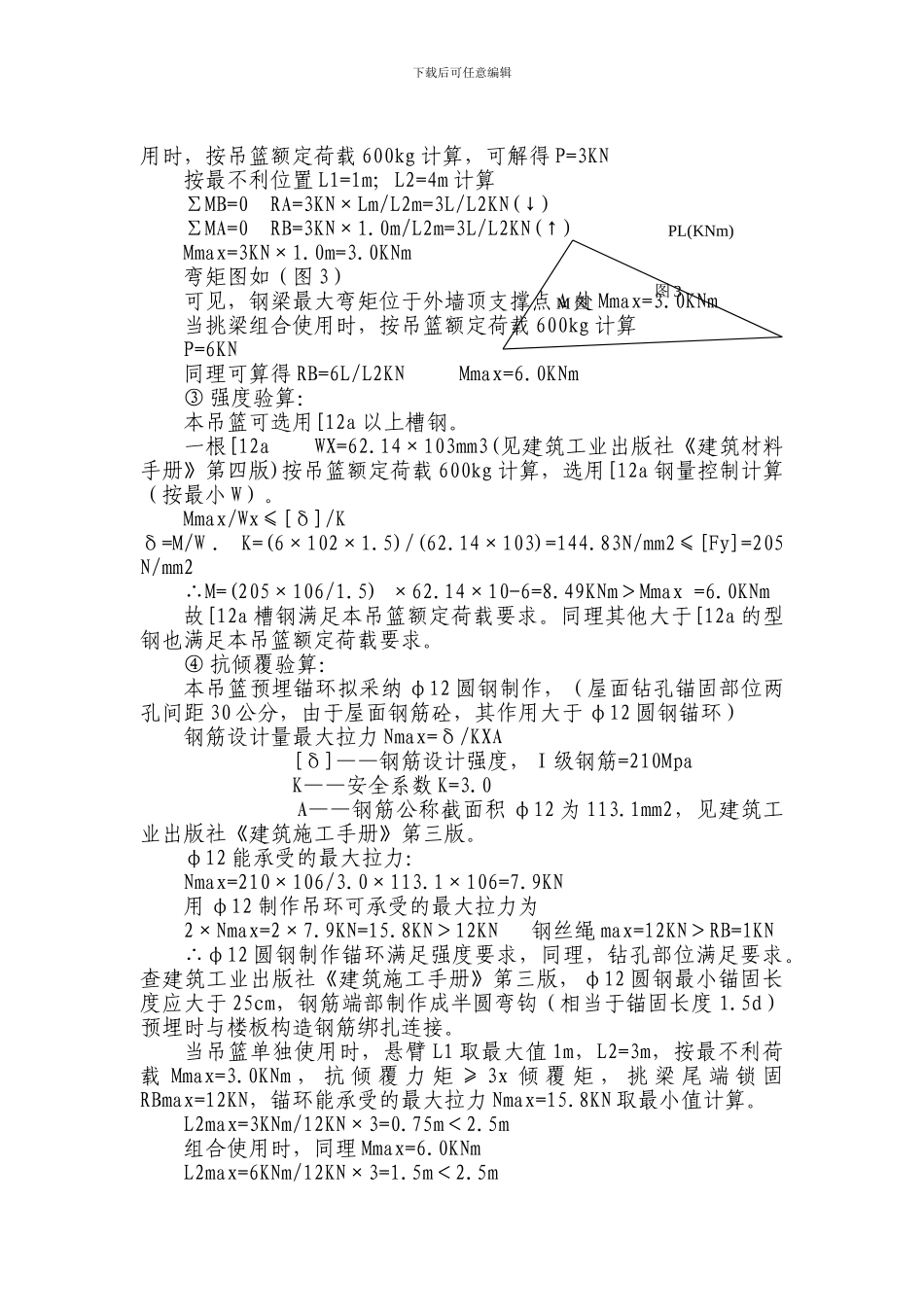

垫江吊篮施工方案_第3页
3/7
下载后可任意编辑目 录1、工程概况………………………………………………………………12、编制依据………………………………………………………………13、手动葫芦吊篮外脚手架搭设方法和验算……………………………14、操作工人进行技术交底………………………………………………65、吊篮荷载试验…………………………………………………………66、吊篮外脚手架验收……………………………………………………77、主要性能参数…………………………………………………………78、吊篮平面布置图和安装示意图及建委批文…………………………7手动葫芦吊篮搭设施工方案一、工程概况本工程(标段)为重庆市垫江县中医院扩建工程-住宅楼,总建筑面积 48590.07m2。建设单位为重庆市垫江县中医院,勘察单位为垫江县城市规划勘察院,由重庆市得森建筑规划设计讨论院设计。工程性质属一类高层商业房,建筑物最大总高度为 76.70m,建筑层数为地下 3 层,地上 23 层。主体结构类型属框架剪力墙结构,建筑物合理使用年限为 50 年。二、编制依据本外墙装饰脚手架,采纳手动葫芦吊篮,是经过多次论证,根据《建筑施工安全检查标准》JGJ59-99,《葫芦吊篮脚手架评分标准》,重庆市建筑施工安全管理总站具体审查审批文及施工单位工下载后可任意编辑程具体情况而编制。三、手动葫芦吊篮搭设方法和验算1、材料选择:先在屋面预埋“Ω”形 φ12 圆钢(预埋端尺寸应满足锚固长度要求),每个埋环的间距为 2.5 米左右,设计预埋环最大拉力能满足强度要求。吊篮的挑梁选用[ 12 国标槽钢,槽钢长度为 4 米。吊篮钢丝绳选用 φ9.3 专用手扳葫芦钢丝绳,升降器选用天津江兴实业总公司起重机械厂生产的 JD-16 型保险锁,吊篮用型钢制成规格为 1500~3000×1100×760×760,吊篮铺垫物用竹跳板,防护用绿色密目网 2000 目的合格安全网。2、吊篮支撑部位的验算:① 挑梁的计算,本建筑物拟选用[ 12a 槽钢计算公式及数据的取值:计算公式、数据如下:正应力强度条件 δmax=Mmax/Wx≤[δ]/K;δmax——设计最不利荷载时梁的最大弯曲正应力;Mmax——设计最不利荷载时梁的最大弯矩;[δ]——型钢的弯曲允许应力,取值[δ]=205Mpa;K——安全系数,考虑吊篮工作时动荷载作用及足够的安全储备,拟取 K=1.5;Wx——抗弯截面模量;② 受力分析及计算图示:吊篮根据外墙尺寸可联接组合或单独使用。按吊篮额定荷载600kg 计算,单独使用时每根挑梁承重 300...
