2024年钢结构楼梯施工方案VIP专享VIP免费

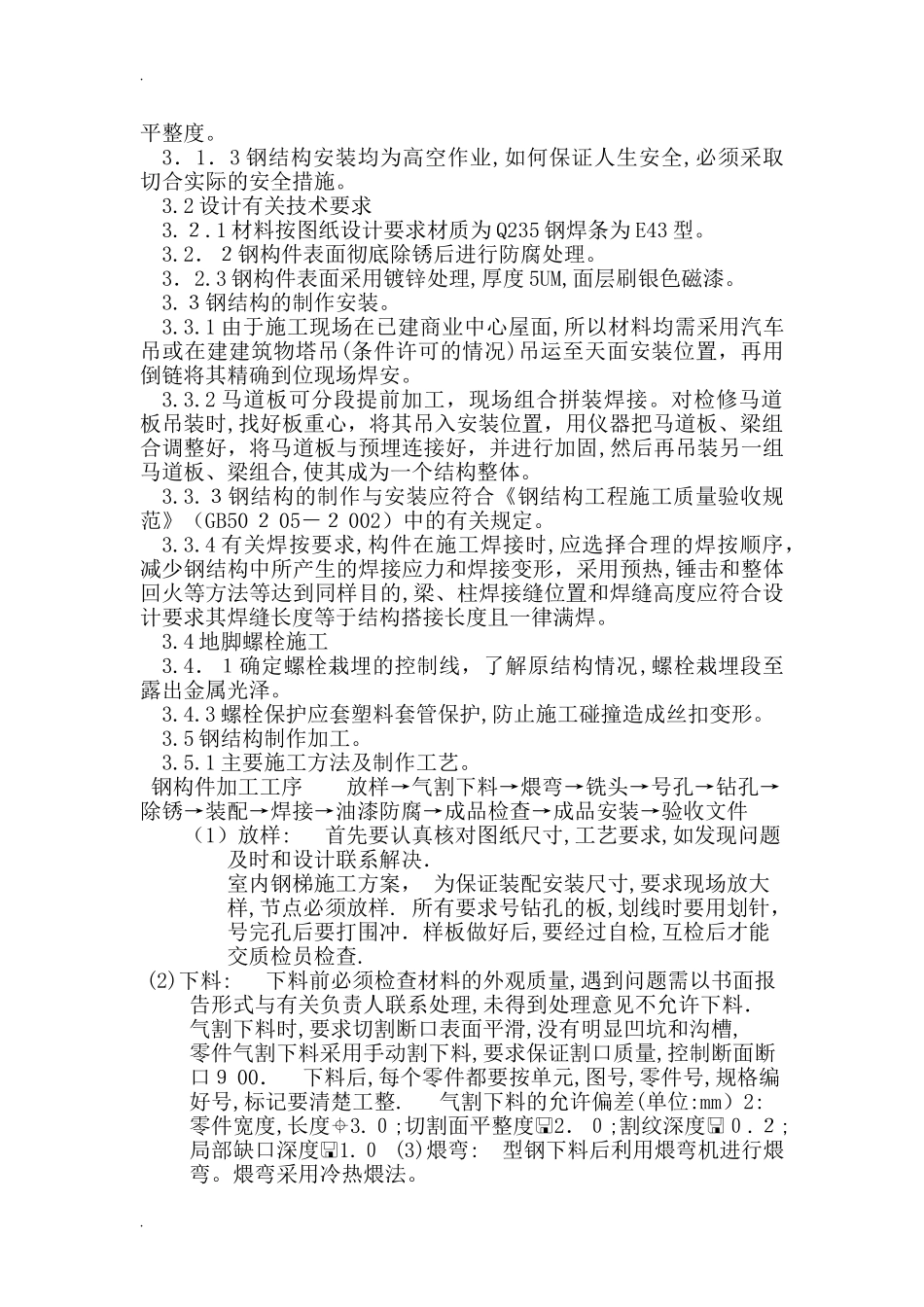

.海逸锦绣誉峰苑－商业中心钢爬梯及检修平台制安施工方案一、工程概况：本工程为海逸锦绣誉峰苑-商业中心钢结构检修平台及楼梯、护栏，基础部分施工已完成,检修平台位于天面7-4至７-6交7-B至7-Ｃ轴25.650M高的部位，楼梯位于7-６交7-B至７－C轴，楼梯高1１.４5m。钢楼梯角度约4０°,钢梯骨架是22＃槽钢、钢梯踏步板由４.5ｍｍ花纹板加工,现场组装焊接。休息平台现场焊接完成。检修马道骨架采用150*１00＊５,80*80*4,40*４０*２方管及钢板网焊接。二、施工部署及准备：2．1、工程质量目标：一次验收合格。2．２、现场文明安全管理目标：施工期间杜绝一切重大安全事故,认真抓好施工区域内的安全保证工作。２．３、钢构件制作前准备工作：熟悉施工图样和产品制造工艺,根据施工图样及排板图验明样板及材料数据，核对钢材牌号、规格，保证图样、样板、材料三者的一致。检查材料有无裂纹、夹层、表面疤痕、或厚度不均匀等缺陷,并根据产品的技术要求酌情处理。当材料有较大变形、影响号料精度时，应先进行矫正,检查排栅钢架是否达到施工需要。２.４、本工程钢构件的加工制作工艺流程如下：熟悉图纸→放样→取料→切割→小型构件焊接→预拼装→修改、调整、焊接→焊缝和尺寸检查→构件除锈→涂装→标注编号→分类堆放→吊装。2．５施工执行的规范、规定钢结构工程施工质量验收规范ＧＢ5０2０5－2００1；建筑钢结构焊接按规程ＪGＪ1８1-９1；建筑安装工程质量评定统一标准GB5030０－２001;2.6技术准备2.６.1图纸、图集、规范、规程等。2．6.２人员准备、按规定，配备持证人员上岗。２.６.3组织有关人员熟悉图纸,进行图纸会审和交底，落实设计存在的问题和解决方法。2.7生产准备2．7.1、与甲方现场代表协调,解决好现场用电、水等问题。2.７．2准备一切施工用具。三、主要施工方案及技术措施3.1工程特点3.1．１地脚螺栓的预埋精度(标高轴线位移)直接关系到钢楼梯的精度定位和节点处理。3.1.２必须采用合理的安装顺序,以清除安装积累误差，确保垂直、..平整度。3．1．3钢结构安装均为高空作业,如何保证人生安全,必须采取切合实际的安全措施。3.2设计有关技术要求3.２.1材料按图纸设计要求材质为Q235钢焊条为E43型。3.2．２钢构件表面彻底除锈后进行防腐处理。3．2.3钢构件表面采用镀锌处理,厚度5UM,面层刷银色磁漆。3.３钢结构的制作安装。3.3.1由于施工现场在已建商业中心屋面,所以材料均需采用汽车吊或在建建筑物塔吊(条件许可的情况)吊运至天面安装位置，再用倒链将其精确到位现场焊安。3.3.2马道板可分段提前加工，现场组合拼装焊接。对检修马道板吊装时,找好板重心，将其吊入安装位置，用仪器把马道板、梁组合调整好，将马道板与预埋连接好，并进行加固,然后再吊装另一组马道板、梁组合,使其成为一个结构整体。3.3.３钢结构的制作与安装应符合《钢结构工程施工质量验收规范》（GB50２05－２002）中的有关规定。3.3.4有关焊按要求,构件在施工焊接时,应选择合理的焊按顺序，减少钢结构中所产生的焊接应力和焊接变形，采用预热,锤击和整体回火等方法等达到同样目的,梁、柱焊接缝位置和焊缝高度应符合设计要求其焊缝长度等于结构搭接长度且一律满焊。3.4地脚螺栓施工3.4．１确定螺栓栽埋的控制线，了解原结构情况,螺栓栽埋段至露出金属光泽。3.4.3螺栓保护应套塑料套管保护,防止施工碰撞造成丝扣变形。3.5钢结构制作加工。3.5.1主要施工方法及制作工艺。钢构件加工工序放样→气割下料→煨弯→铣头→号孔→钻孔→除锈→装配→焊接→油漆防腐→成品检查→成品安装→验收文件（1）放样:首先要认真核对图纸尺寸,工艺要求,如发现问题及时和设计联系解决．室内钢梯施工方案，为保证装配安装尺寸,要求现场放大样,节点必须放样.所有要求号钻孔的板,划线时要用划针，号完孔后要打围冲．样板做好后,要经过自检,互检后才能交质检员检查.(2)下料:下料前必须检查材料的外观质量,遇到问题需以书面报告形式与有关负责人联系处理,未得到处理意见不允许下料．气割下料时,要求切割断口表面平滑,没有明显凹坑和沟槽,零件气割下料采用手动割下料,要求保证割口质量,控制断面断口９00．下料后,每个零件都要按单元,图...
