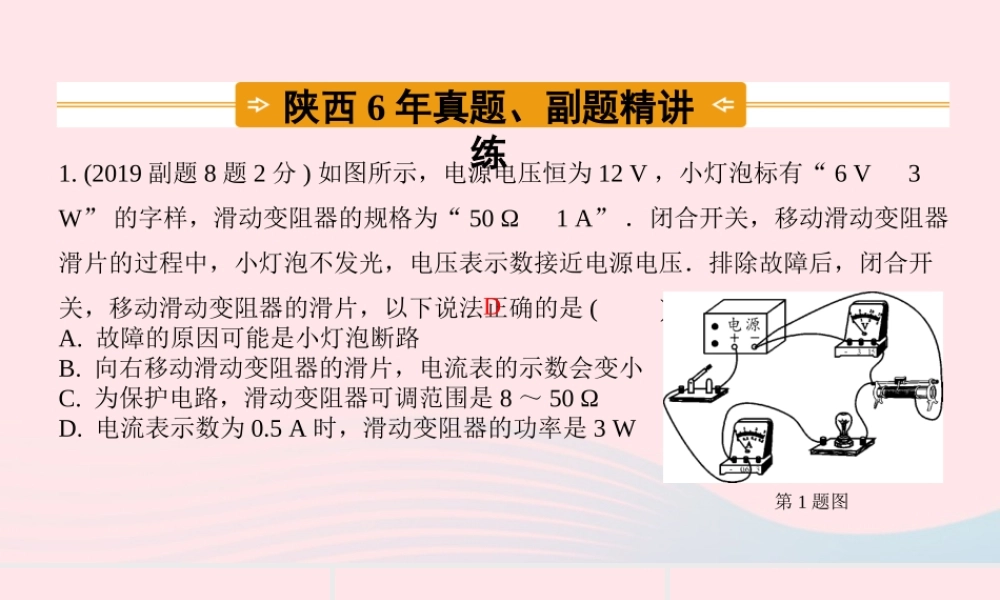

陕西 6 年真题、副题精讲练1. (2019 副题 8 题 2 分 ) 如图所示，电源电压恒为 12 V ，小灯泡标有“ 6 V 3 W” 的字样，滑动变阻器的规格为“ 50 Ω 1 A” ．闭合开关，移动滑动变阻器滑片的过程中，小灯泡不发光，电压表示数接近电源电压．排除故障后，闭合开关，移动滑动变阻器的滑片，以下说法正确的是 ( )A. 故障的原因可能是小灯泡断路B. 向右移动滑动变阻器的滑片，电流表的示数会变小C. 为保护电路，滑动变阻器可调范围是 8 ～ 50 ΩD. 电流表示数为 0.5 A 时，滑动变阻器的功率是 3 W第 1 题图D2. (2017 副题 28 题 3 分 ) 如图所示是一款小型便携充电榨汁杯，正常工作电流为 10 A ，额定功率为37 W. 给榨汁杯充电时电流为 2 000 mA ，电压为3.7 V ，充电 1 h ，所储存的电能为____________J ，最多可供它正常工作______min ，当榨汁杯工作时，将电能主要转化为________ 能．第 2 题图 2.664×10412 机械3. (2019 副题 28 题 4 分 ) 如图所示，将一段灯丝 R 与小灯泡 L 串联接入电路，电源电压恒为 6 V ，小灯泡 L 上标有“ 4.8 V 0.3 A” 的字样．(1) 闭合开关 S ，电压表、电流表示数分别为 2.4 V 、0.2 A ，此时小灯泡 L 的电阻为 ______ Ω ，实际功率为 ________ W.(2) 用酒精灯加热灯丝 R ，小灯泡 L 逐渐变暗，说明灯丝 R 的阻值随温度的升高而 ________ ，电路的总功率 ________( 选填“增大”“减小”或“不变” ) ．第 3 题图120.48增大减小4. (2015 陕西 34 题 9 分 ) 如图所示是小丽家厨房安装的一个小厨宝，小厨宝利用水箱储水，加热一段时间后，拧开水龙头就会有热水流出，其相关参数如下表所示．(1) 小厨宝正常工作时的电阻是多大？ ( 计算结果保留一位小数 )产品名称储水式小厨宝额定电压220 V额定功率1 200 W最高温度75 ℃额定容量6.0 L第 4 题图(2) 要把满箱水从 15 ℃ 加热到 38 ℃ ，需要吸收多少热量？小厨宝正常工作时至少需要加热多长时间？ [c 水＝ 4.2×103 J/(kg·℃)](3) 小丽了解到有另一种速热式电热水器，额定功率为 5 000 W ，冷水流经速热式电热水器时，很快就可流出达到预设温度的热水，小丽家的电能表允许通过的最大电流为 10 A ，通过计算说明在她家的电路中能否安装这种电热水器．解： (1) 由 I ＝ 、 P 额＝ U 额 I ...
