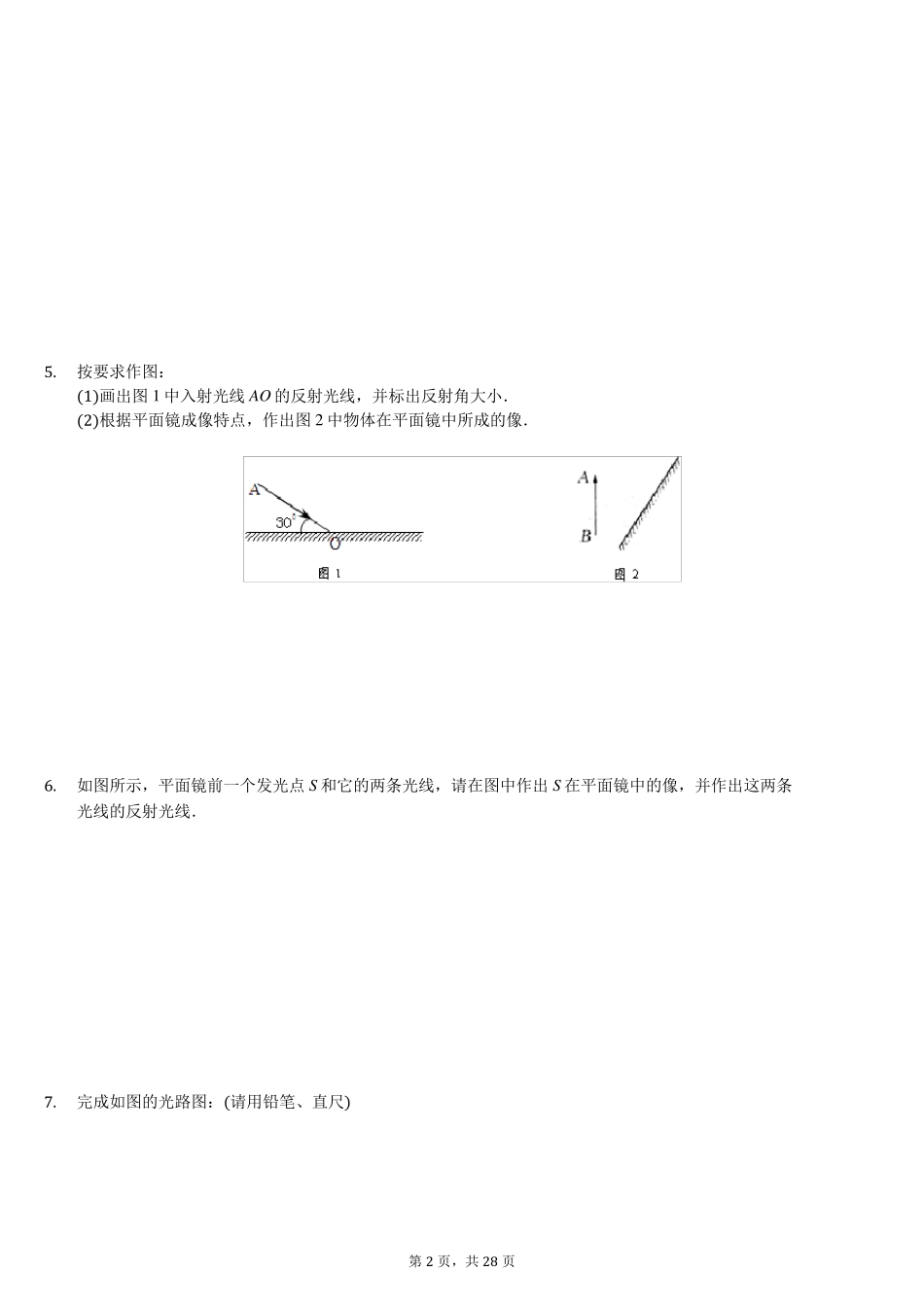

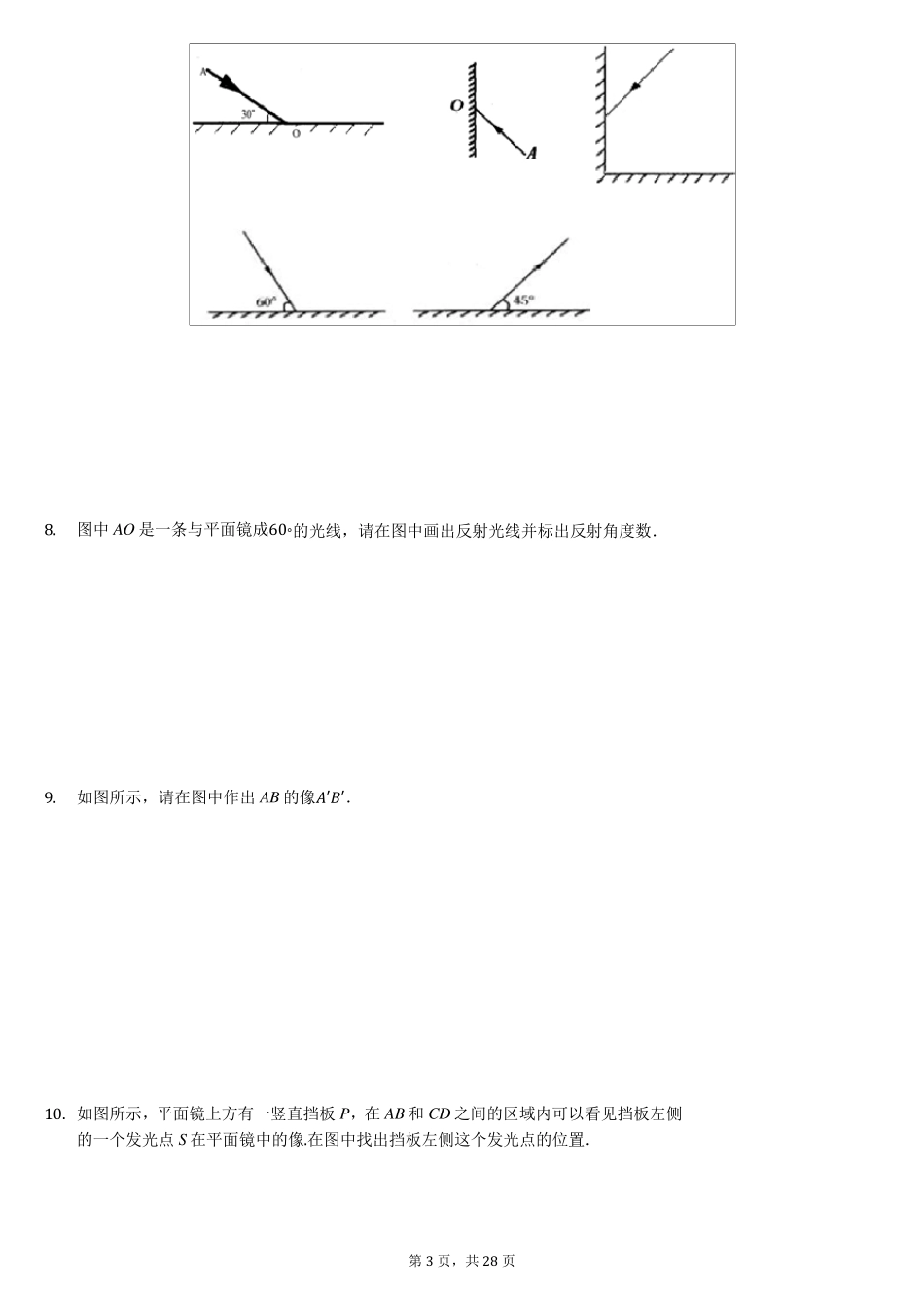

第1 页，共28 页 初中光学作图专题（含答案解析） 一、作图题（本大题共 40 小题） 1. 如图所示，根据光的反射定律画出入射光线AO 的反射光线OB，并标出反射角的度数． 2. 如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A 点，请作出该光线的光路图。 3. 在如图中，画出入射光线AO 的反射光线． 4. 画出图中入射光线AO 的反射光线并标出反射角的大小。 第2 页，共28 页 5. 按要求作图： (1)画出图1 中入射光线AO 的反射光线，并标出反射角大小． (2)根据平面镜成像特点，作出图2 中物体在平面镜中所成的像． 6. 如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线． 7. 完成如图的光路图：(请用铅笔、直尺) 第3 页，共28 页 8. 图中AO 是一条与平面镜成60∘的光线，请在图中画出反射光线并标出反射角度数． 9. 如图所示，请在图中作出 AB 的像ᵃ′ᵃ ′． 10. 如图所示，平面镜上方有一竖直挡板 P，在 AB 和 CD 之间的区域内可以看见挡板左侧的一个发光点 S在平面镜中的像.在图中找出挡板左侧这个发光点的位置． 第4 页，共28 页 11. (1)光与平面镜成30∘角射在平面镜上，如图1 所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小． (2)画出图2 物体AB 在平面镜M 中所成的像． 12. 在图中作出物体AB 在平面镜中所成的虚像ᵃ′ᵃ′． 13. 如下图所示，发光点S在平面镜中成的像为ᵄ′，发出的某一条光线经过平面镜反射后经过点ᵃ.请你用平面镜成像特点找到像ᵄ′，并做出经过 A 点的反射光线的完整光路图. (保留作图痕迹) 第5 页，共28 页 14. 画出图中S发出的光线经平面镜反射后过P 点的光路． 15. (1)画出图1 中入射光线AO 经平面镜反射后的光线； (2)在图2 中，根据平面镜成像特点，画出物体MN 的像ᵄ′ᵄ′． 16. 如图所示为发光点S所发出的两条光线经平面镜反射后的光线，请作出发光点S及其像ᵄ′的位置. (保留作图痕迹) 17. 完成光线经玻璃方砖后的光路． 第6 页，共28 页 18. 如图所示，一束光从空气斜射到水面上，请画出折射光线． 19. 如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线(大致方向)． 20. 如图所示，一束光从水中斜射向空气，入射光线已画出.请做出这条入射光线的折射光线． 21. 如图，ᵃ′ᵃ ′是在探究凸透镜成像...
