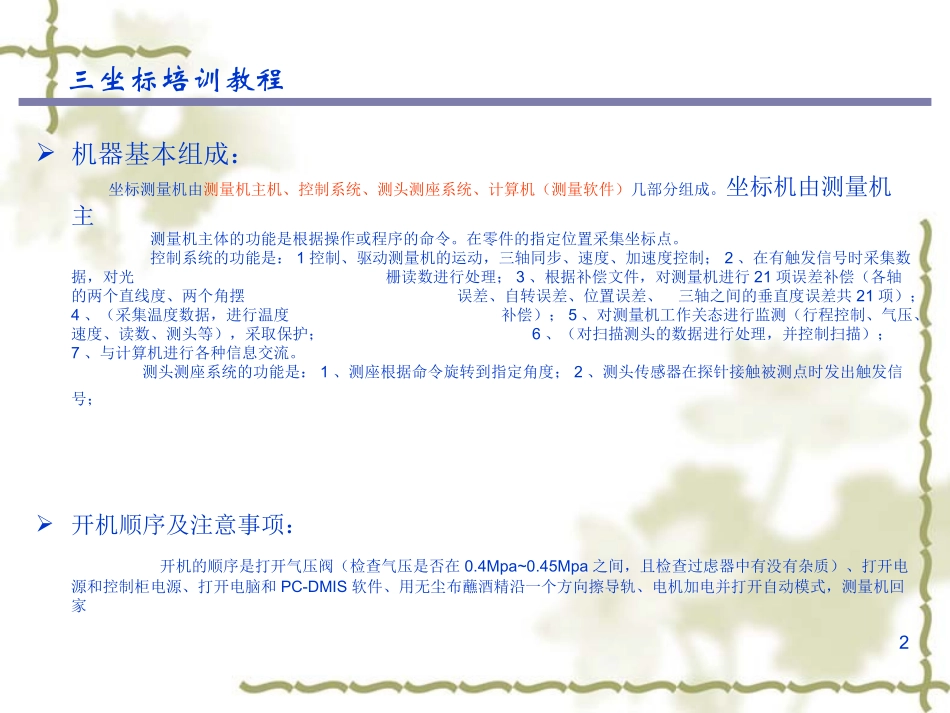

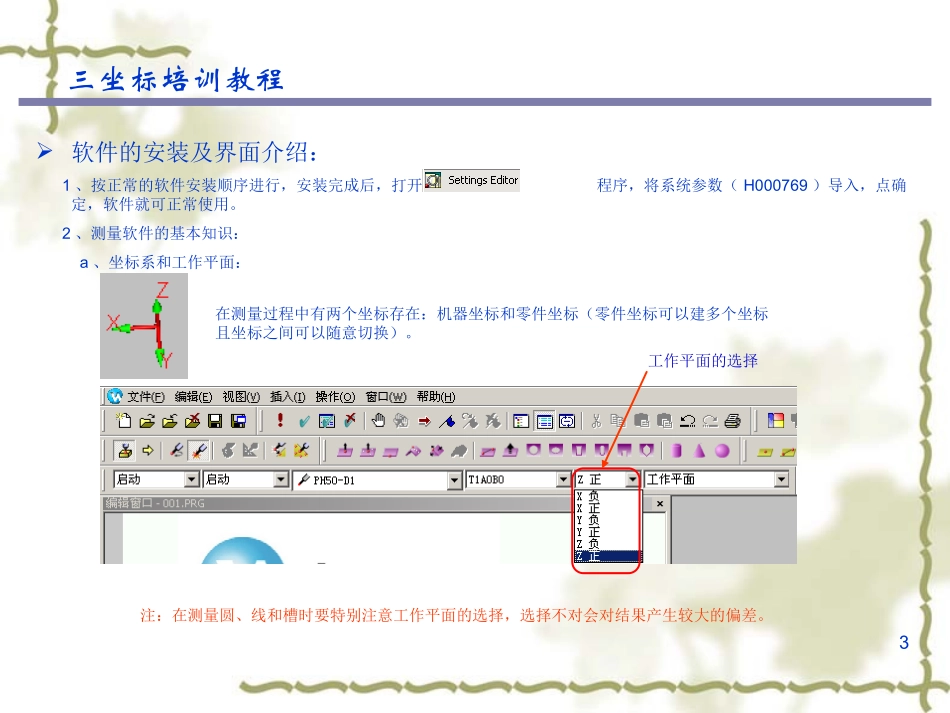

1三坐标培训教程三坐标初级培训2011年3月12日2机器基本组成：坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。坐标机由测量机主测量机主体的功能是根据操作或程序的命令。在零件的指定位置采集坐标点。控制系统的功能是：1控制、驱动测量机的运动，三轴同步、速度、加速度控制；2、在有触发信号时采集数据，对光11111444444444444444411栅读数进行处理；3、根据补偿文件，对测量机进行21项误差补偿（各轴的两个直线度、两个角摆44444444444444444444444误差、自转误差、位置误差、三轴之间的垂直度误差共21项）；4、（采集温度数据，进行温度44444444444444444444444补偿）；5、对测量机工作关态进行监测（行程控制、气压、速度、读数、测头等），采取保护；444444444444444444444446、（对扫描测头的数据进行处理，并控制扫描）；7、与计算机进行各种信息交流。测头测座系统的功能是：1、测座根据命令旋转到指定角度；2、测头传感器在探针接触被测点时发出触发信号；开机顺序及注意事项：开机的顺序是打开气压阀（检查气压是否在0.4Mpa~0.45Mpa之间，且检查过虑器中有没有杂质）、打开电源和控制柜电源、打开电脑和PC-DMIS软件、用无尘布蘸酒精沿一个方向擦导轨、电机加电并打开自动模式，测量机回家三坐标培训教程3软件的安装及界面介绍：1、按正常的软件安装顺序进行，安装完成后，打开程序，将系统参数（H000769）导入，点确定，软件就可正常使用。2、测量软件的基本知识：a、坐标系和工作平面：三坐标培训教程工作平面的选择在测量过程中有两个坐标存在：机器坐标和零件坐标（零件坐标可以建多个坐标且坐标之间可以随意切换）。注：在测量圆、线和槽时要特别注意工作平面的选择，选择不对会对结果产生较大的偏差。4续：软件的安装及界面介绍：3、失量的概念：失量是用于表示被测无素在空间坐系系中的方向。失量的错误会产生测量误差：如下图测头补偿原理：沿触测的失量方向+测头半径=实测点的坐标值三坐标培训教程实际接触的点测头沿此方向触测（不正确的失量）实测点与理论点的偏差补偿测头半径之后的点理论点误差值实测点5回顾：1、坐标机由哪几部分组成？它们各有哪些功能？（见第二页）2、测量机的哪些部位是基准？测量机的基准有：三个导轨和光栅系统、3、为什么测量机开机时首先要回机器零点机器的零点是机器坐标系的原点，是测量机误差补偿和测量机行程中控制的基准。4、描述失量在测量中有哪些作用？失量在测量中的作用有测头触测逼近的运动方向和测头半径补偿的方向。三坐标培训教程6新建文件及测头校验：新建文件以上完成后，点“确定”文件新建成功，进入工作界面。输入检测零件名称（只能输入字母和数字）注意单位的确定，文件新建完后是无法修改。此处有两种选择：脱机和联机。脱机状态就是与机器间没有数据通信。（可以同时打开多个检测程序，但只有一个程序能选联机）三坐标培训教程7测头校验：操作步骤如下：三坐标培训教程8续:测头校验三坐标培训教程9零件坐标系的建立：1、3-2-1法建立坐标系：“3”——不在同一直线上的三个点能确定一个平面，利用此平面的法线矢量确定一个坐标轴方向——找正；找正三坐标培训教程10“2”——两个点可确定一条直线，此直线可以围绕已确定的第一个轴向进行旋转，已此确定第二个轴向——旋转；这个点可以是圆、球等；旋转续：3-2-1法建立坐标系：三坐标培训教程11三坐标培训教程“1”——一个点，用于确立坐标系某一轴向的原点；利用平面、直线、点分别确定三个轴向的零点（零点）——“平移”续：3-2-1法建立坐标系：平移12迭代法建立零件坐标系主要应用于PCS的原点不在工件本身、或无法找到相应的基准元素（如面、孔、线等）来确定轴向或原点，多为曲面类零件（汽车、飞机的配件，这类零件的坐标系多在车身或机身上）。原理:找正:第一组特征将使平面拟合特征的质心，以建立当前工作平面法线轴的方位。此部分（找正-3+）必须至少使用三1111111111个特征。旋转:下一组特征将使直线拟合特征，从而将工作平面的定义轴旋转到特征上。此部分（旋转-2+）必须至少使用两个特1111111111...
