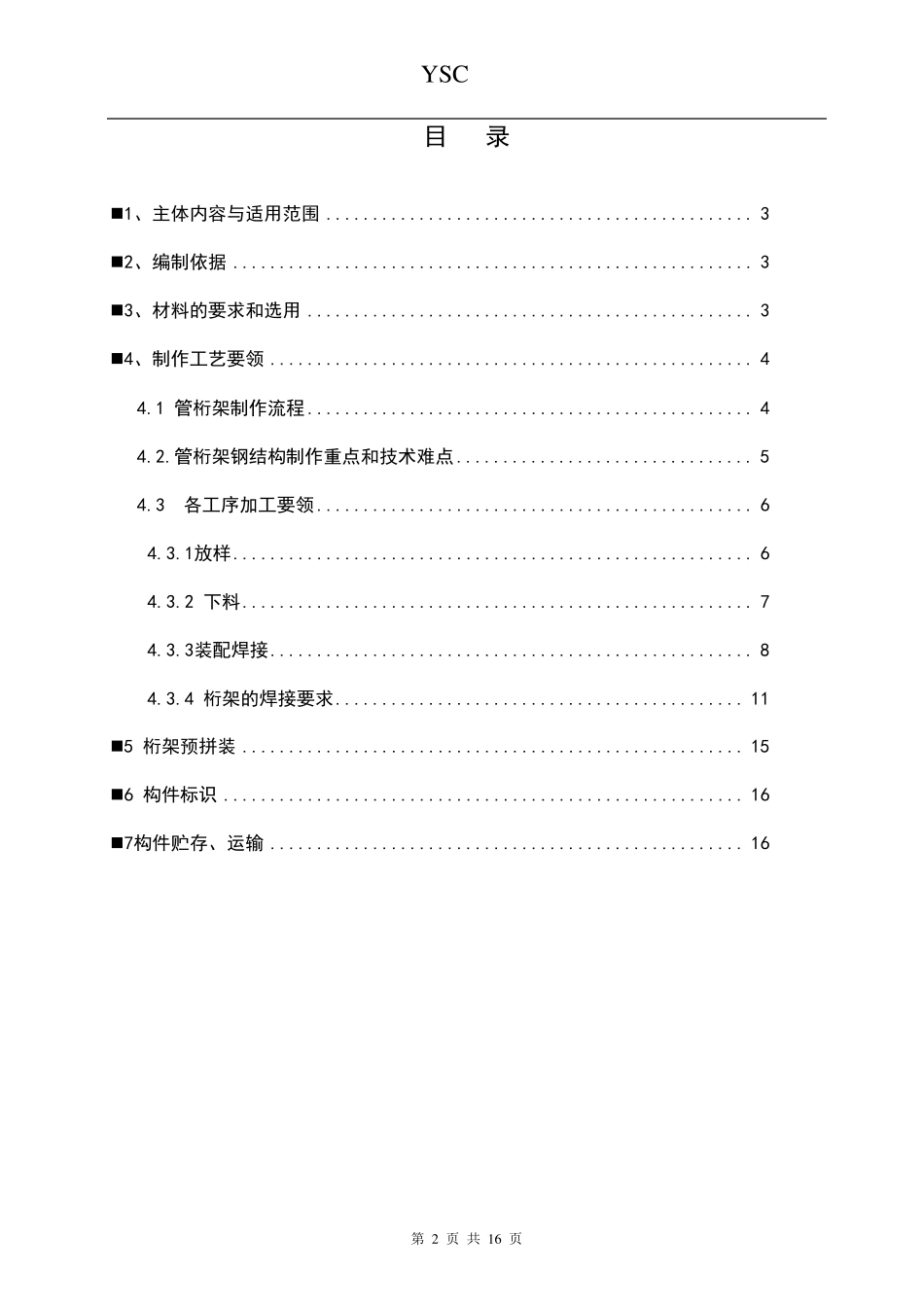

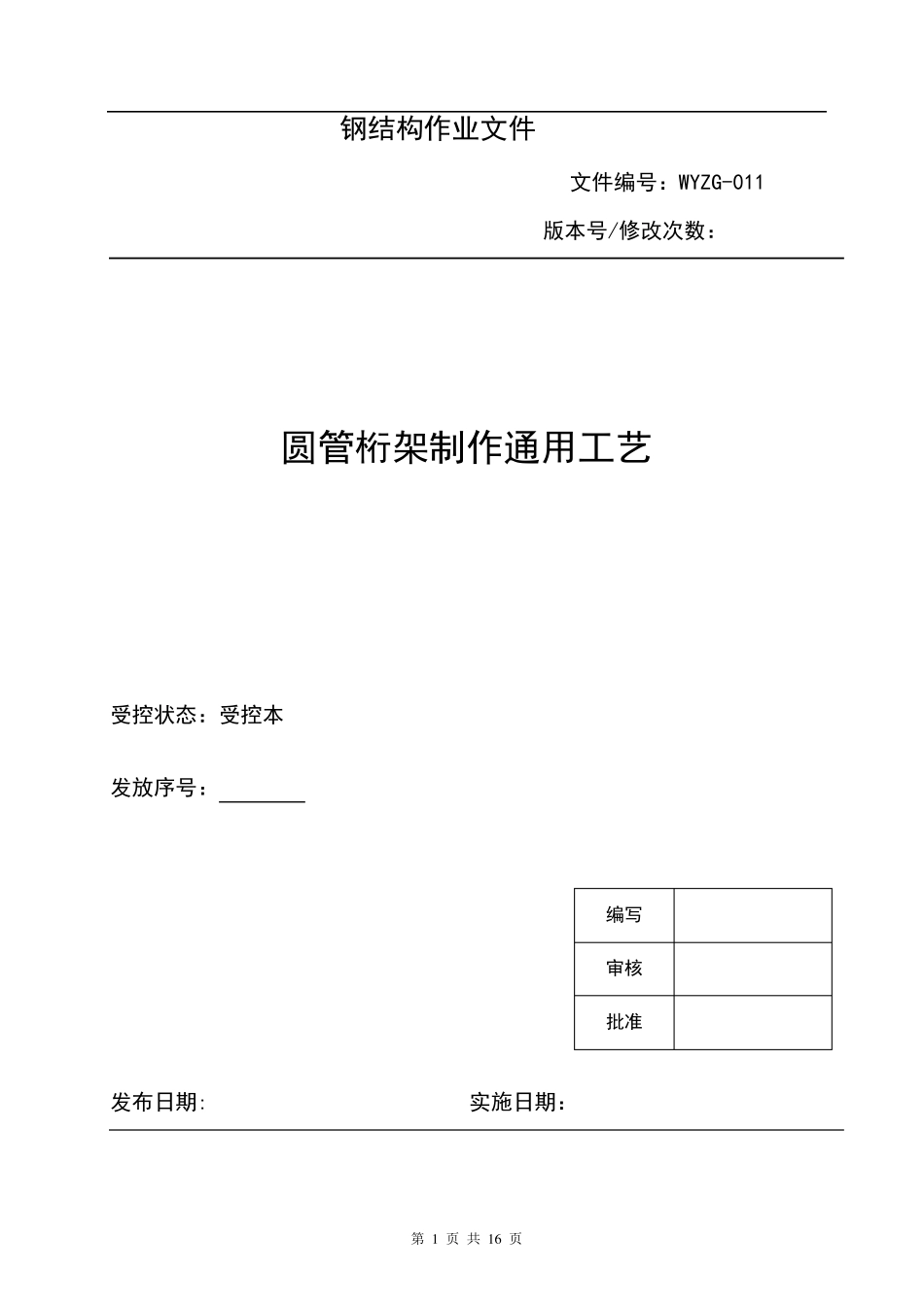

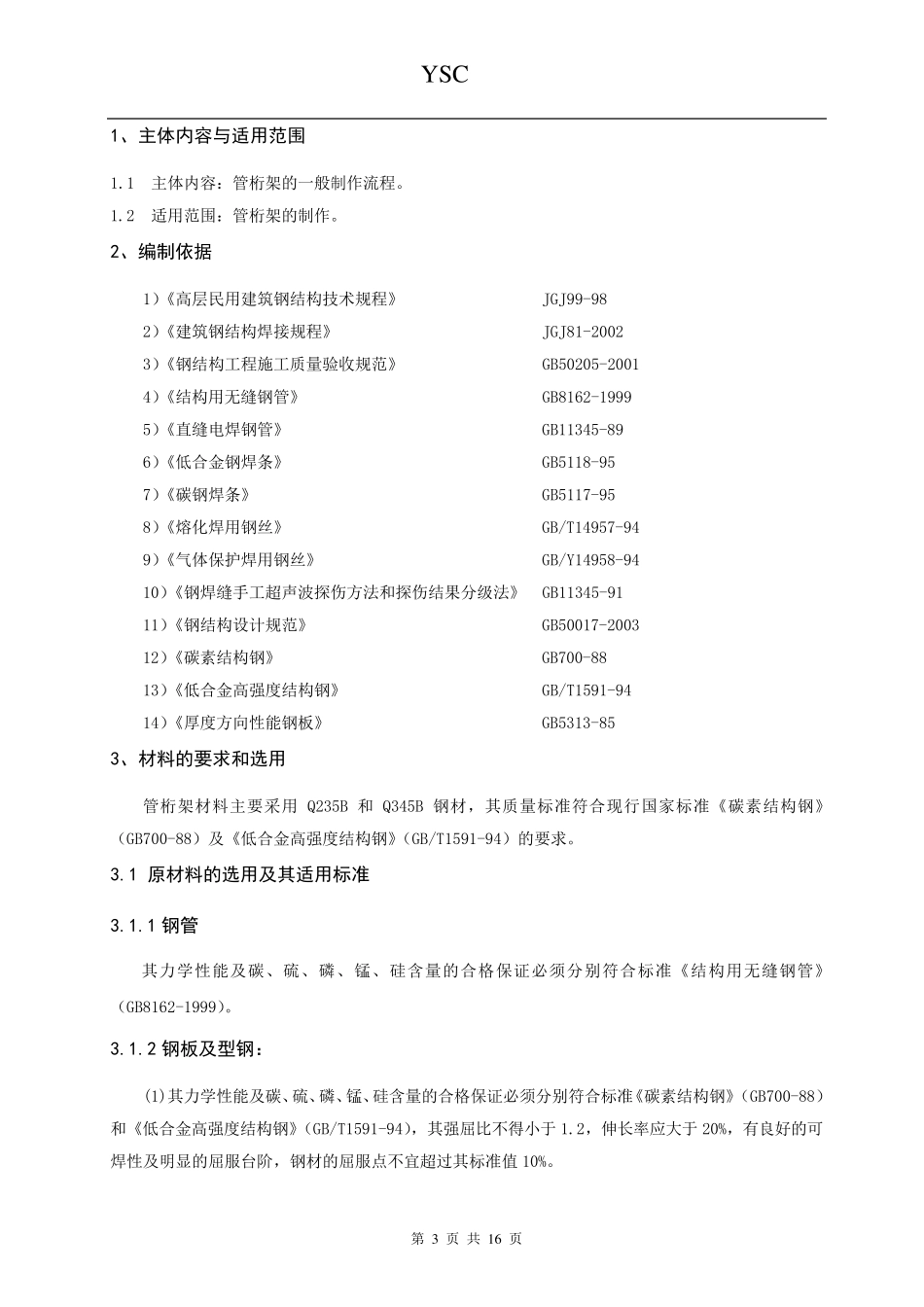

第 1 页 共 1 6 页 钢结构作业文件 文件编号：WYZG-011 版本号/修改次数： 圆管桁架制作通用工艺 受控状态：受控本 发放序号： 发布日期: 实施日期： 编写 审核 批准 Y SC 第 2 页 共 16 页 目 录 1、主体内容与适用范围 .............................................. 3 2、编制依据 ........................................................ 3 3、材料的要求和选用 ................................................ 3 4、制作工艺要领 .................................................... 4 4.1 管桁架制作流程 ................................................ 4 4.2.管桁架钢结构制作重点和技术难点 ................................ 5 4.3 各工序加工要领 ............................................... 6 4.3.1放样 ........................................................ 6 4.3.2 下料 ....................................................... 7 4.3.3装配焊接 .................................................... 8 4.3.4 桁架的焊接要求 ............................................ 11 5 桁架预拼装 ...................................................... 15 6 构件标识 ........................................................ 16 7构件贮存、运输 ................................................... 16 Y SC 第 3 页 共 16 页 1、主体内容与适用范围 1.1 主体内容：管桁架的一般制作流程。 1.2 适用范围：管桁架的制作。 2、编制依据 1）《高层民用建筑钢结构技术规程》 JGJ99-98 2）《建筑钢结构焊接规程》 JGJ81-2002 3）《钢结构工程施工质量验收规范》 GB50205-2001 4）《结构用无缝钢管》 GB8162-1999 5）《直缝电焊钢管》 GB11345-89 6）《低合金钢焊条》 GB5118-95 7）《碳钢焊条》 GB5117-95 8）《熔化焊用钢丝》 GB/T14957-94 9）《气体保护焊用钢丝》 GB/Y14958-94 10）《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-91 11）《钢结构设计规范》 GB50017-2003 12）《碳素结构钢》 GB700-88 13）《低合金高强度结构钢》 GB/T1591-94 14）《厚度方向性能钢板》 GB5313-85 3、材料的要求和选用 管桁架材料主要采用Q235B 和Q345B 钢材，...
