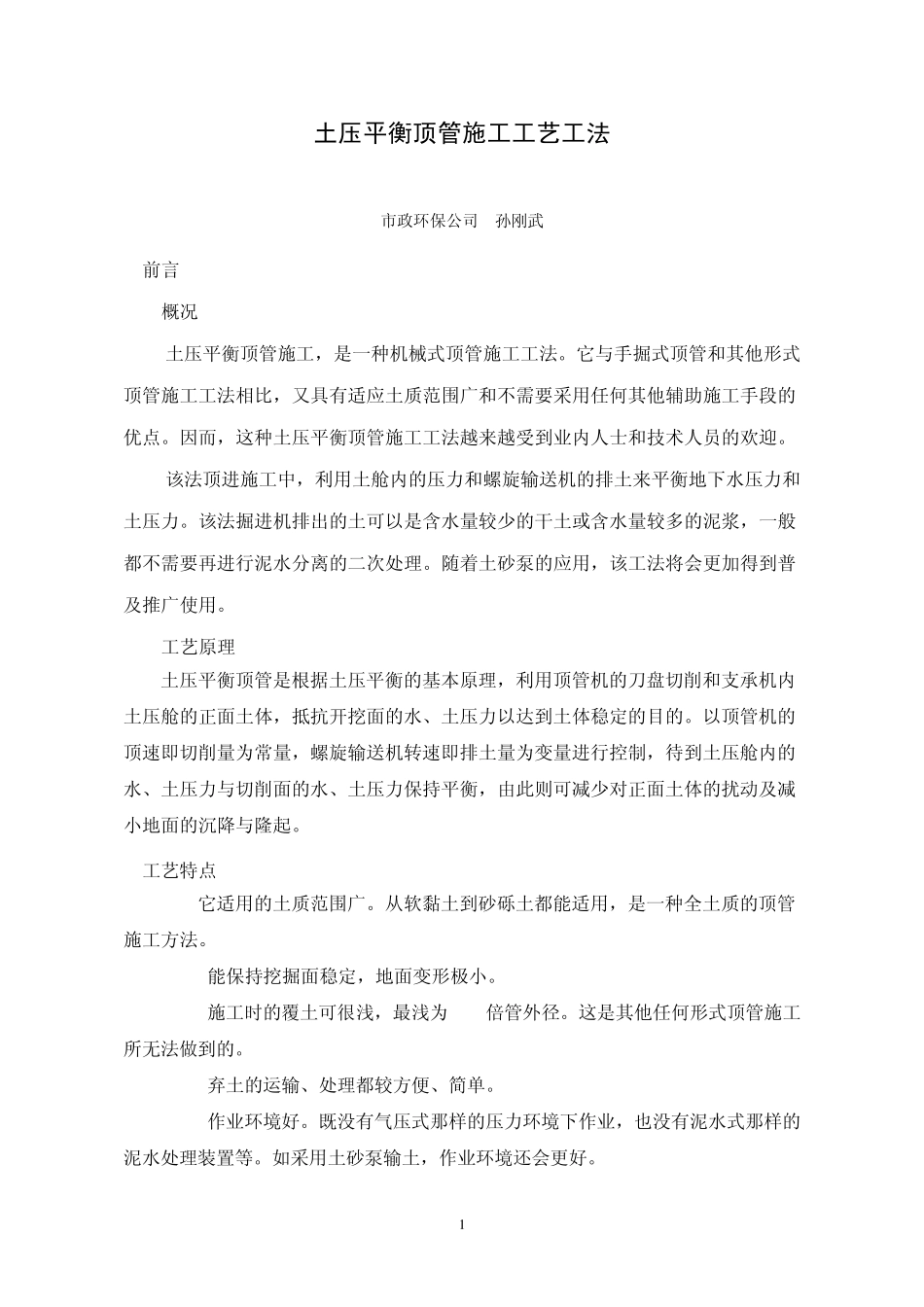

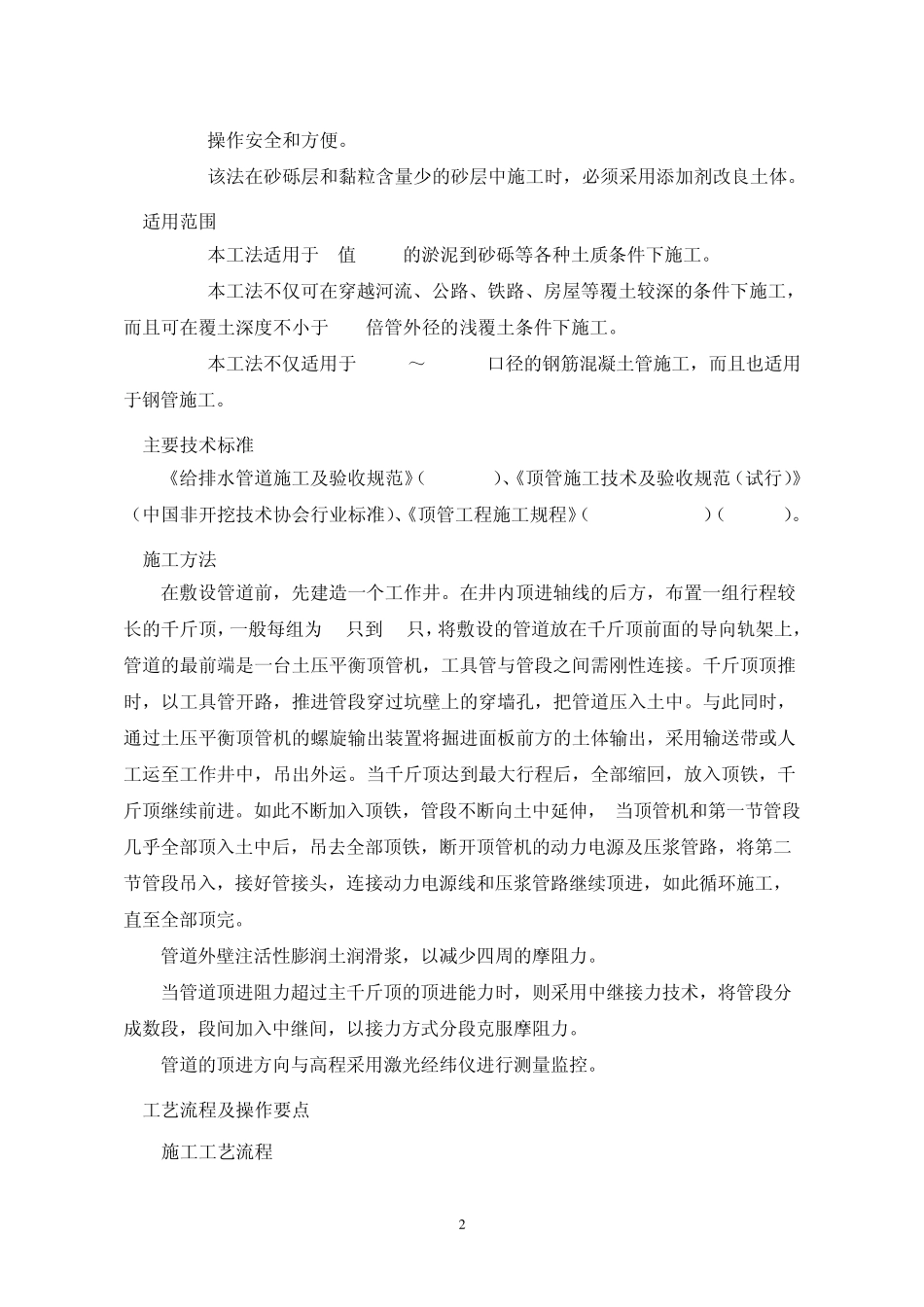

1 土压平衡顶管施工工艺工法 QB/ZTYJGYGF-GS-0101-2011 市政环保公司 孙刚武 1 前言 1.1 概况 土压平衡顶管施工，是一种机械式顶管施工工法。它与手掘式顶管和其他形式顶管施工工法相比，又具有适应土质范围广和不需要采用任何其他辅助施工手段的优点。因而，这种土压平衡顶管施工工法越来越受到业内人士和技术人员的欢迎。 该法顶进施工中，利用土舱内的压力和螺旋输送机的排土来平衡地下水压力和土压力。该法掘进机排出的土可以是含水量较少的干土或含水量较多的泥浆，一般都不需要再进行泥水分离的二次处理。随着土砂泵的应用，该工法将会更加得到普及推广使用。 1.2 工艺原理 土压平衡顶管是根据土压平衡的基本原理，利用顶管机的刀盘切削和支承机内土压舱的正面土体，抵抗开挖面的水、土压力以达到土体稳定的目的。以顶管机的顶速即切削量为常量，螺旋输送机转速即排土量为变量进行控制，待到土压舱内的水、土压力与切削面的水、土压力保持平衡，由此则可减少对正面土体的扰动及减小地面的沉降与隆起。 2 工艺特点 2.1 它适用的土质范围广。从软黏土到砂砾土都能适用，是一种全土质的顶管施工方法。 2.2 能保持挖掘面稳定，地面变形极小。 2.3 施工时的覆土可很浅，最浅为 0.8倍管外径。这是其他任何形式顶管施工所无法做到的。 2.4 弃土的运输、处理都较方便、简单。 2.5 作业环境好。既没有气压式那样的压力环境下作业，也没有泥水式那样的泥水处理装置等。如采用土砂泵输土，作业环境还会更好。 2 2.6 操作安全和方便。 2.7 该法在砂砾层和黏粒含量少的砂层中施工时，必须采用添加剂改良土体。 3 适用范围 3.1 本工法适用于N值0-50的淤泥到砂砾等各种土质条件下施工。 3.2 本工法不仅可在穿越河流、公路、铁路、房屋等覆土较深的条件下施工，而且可在覆土深度不小于0.8倍管外径的浅覆土条件下施工。 3.3 本工法不仅适用于DN800～3000mm口径的钢筋混凝土管施工，而且也适用于钢管施工。 4 主要技术标准 《给排水管道施工及验收规范》（GB50268）、《顶管施工技术及验收规范（试行）》（中国非开挖技术协会行业标准）、《顶管工程施工规程》（DG/TJ08-2049）（J11324）。 5 施工方法 在敷设管道前，先建造一个工作井。在井内顶进轴线的后方，布置一组行程较长的千斤顶，一般每组为 4 只到6 只，将敷设的管道放在千斤顶前面的导向轨架上，管道的最前端是一台土压平衡顶管机，工具管与管段之...
