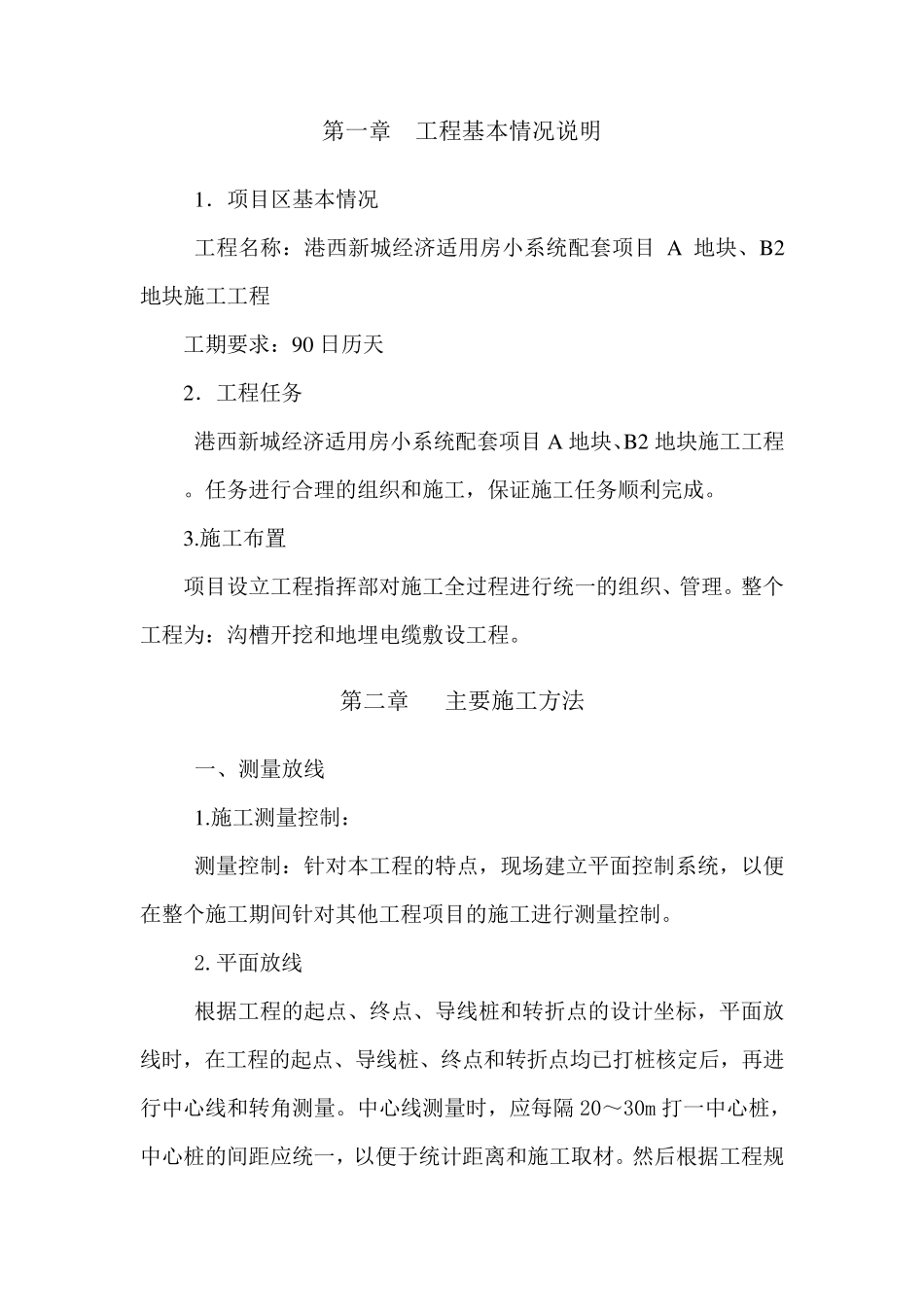

施工组织设计 第一章 工程基本情况说明 1．项目区基本情况 工程名称：港西新城经济适用房小系统配套项目A 地块、B2地块施工工程 工期要求：90 日历天 2．工程任务 港西新城经济适用房小系统配套项目A 地块、B2 地块施工工程 。任务进行合理的组织和施工，保证施工任务顺利完成。 3.施工布置 项目设立工程指挥部对施工全过程进行统一的组织、管理。整个工程为：沟槽开挖和地埋电缆敷设工程。 第二章 主要施工方法 一、测量放线 1.施工测量控制： 测量控制：针对本工程的特点，现场建立平面控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。 2.平面放线 根据工程的起点、终点、导线桩和转折点的设计坐标，平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔 20～30m 打一中心桩，中心桩的间距应统一，以便于统计距离和施工取材。然后根据工程规 定需要的宽容用白灰撒出开挖线。 3.复测、定位 根据监理的现场交桩和书面材料，复测中如发现有超出容许范围的误差，要及时报告甲方复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。 4.竣工测量 工程施工结束后，即进行竣工测量，包括平面测量、平面控制系统的复核。 二 、地埋线路施工方法 地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。 1.开沟 开挖地沟，采用小型挖掘机进行开挖，为保证沟直省线，使用“连桩法”。先在地面测量放样，在确定的路径上将一个直线段划分为一个区，三点成一线，每10～20m 立一个小木桩。开沟时先不拔桩，待沟基本成型后，前后照应，没有弯曲后再拔桩。挖沟深度一般要求在冻土层以下，不得 小于0.7m，上口 宽度为0.4m,沟底 宽度为0.3m，沟底 要求平整 、硬 杂 物 要清 理干 净 。当 地面出现高 差时，应挖成平滑斜 坡 ，上下成圆 弧 形 ，以免 电线弯曲过 大。 2.放线 放线前，要严 格 检 查 地沟质 量、测试 地埋线，放线过 程中不得 损伤 地埋线。放线者 要随 时注 意 检 查 导 线有无缺 陷 ，要一边 放，一边 用 手摸，眼睛注意看。对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。放线过程中，发现机械损伤，芯线断股，接头等应立即加上明显标志，并在填土前及时处理。放线时...
