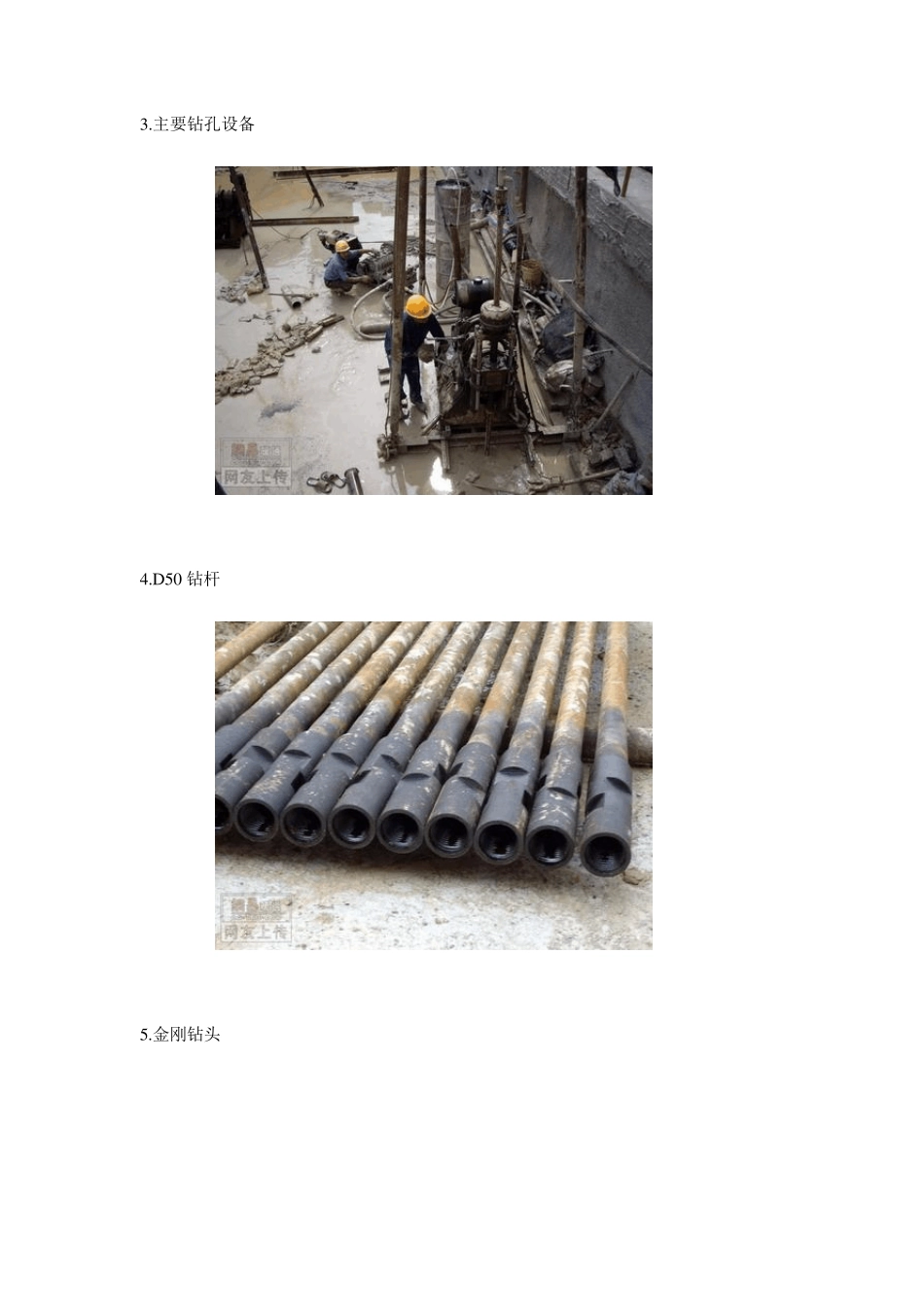

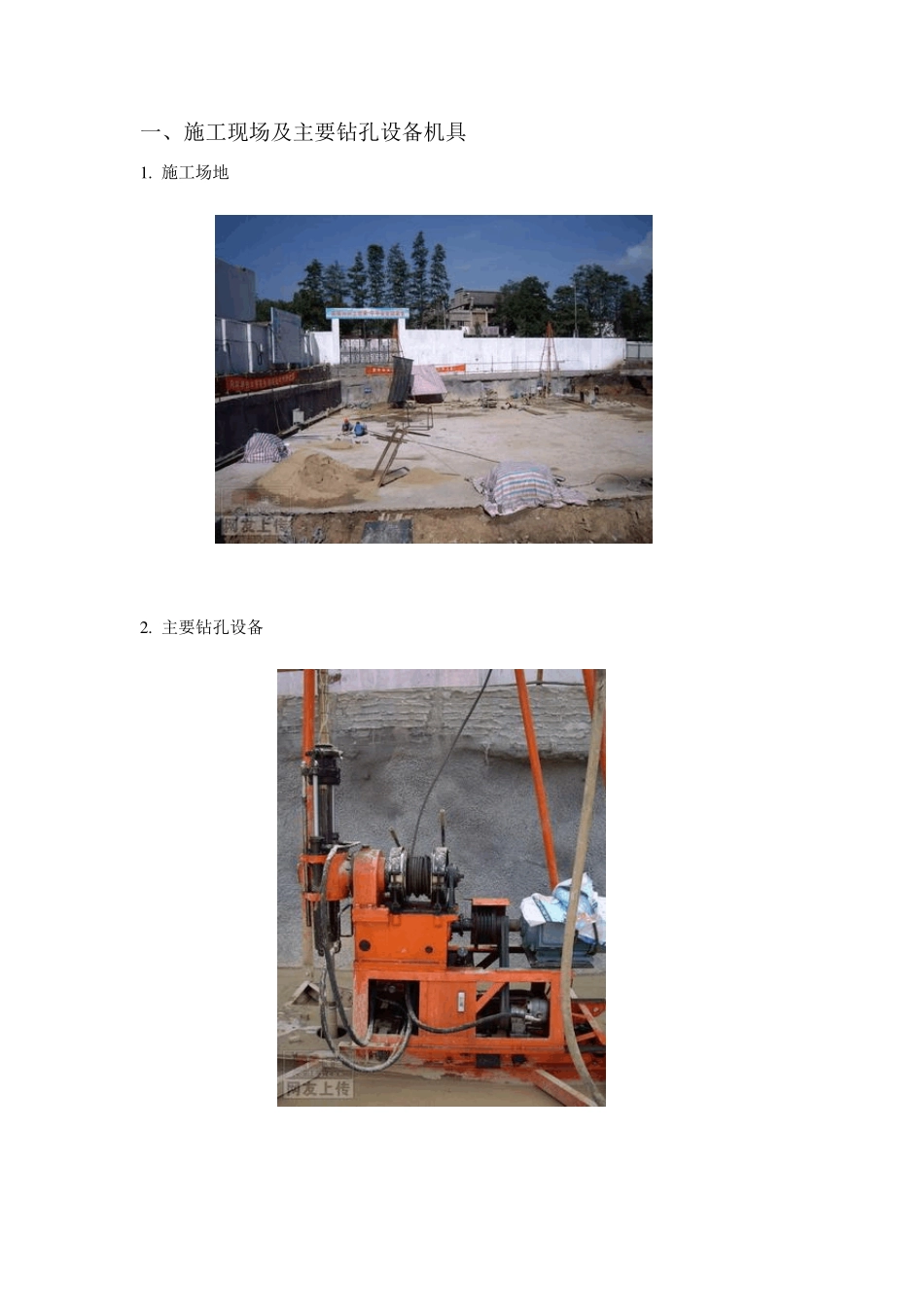

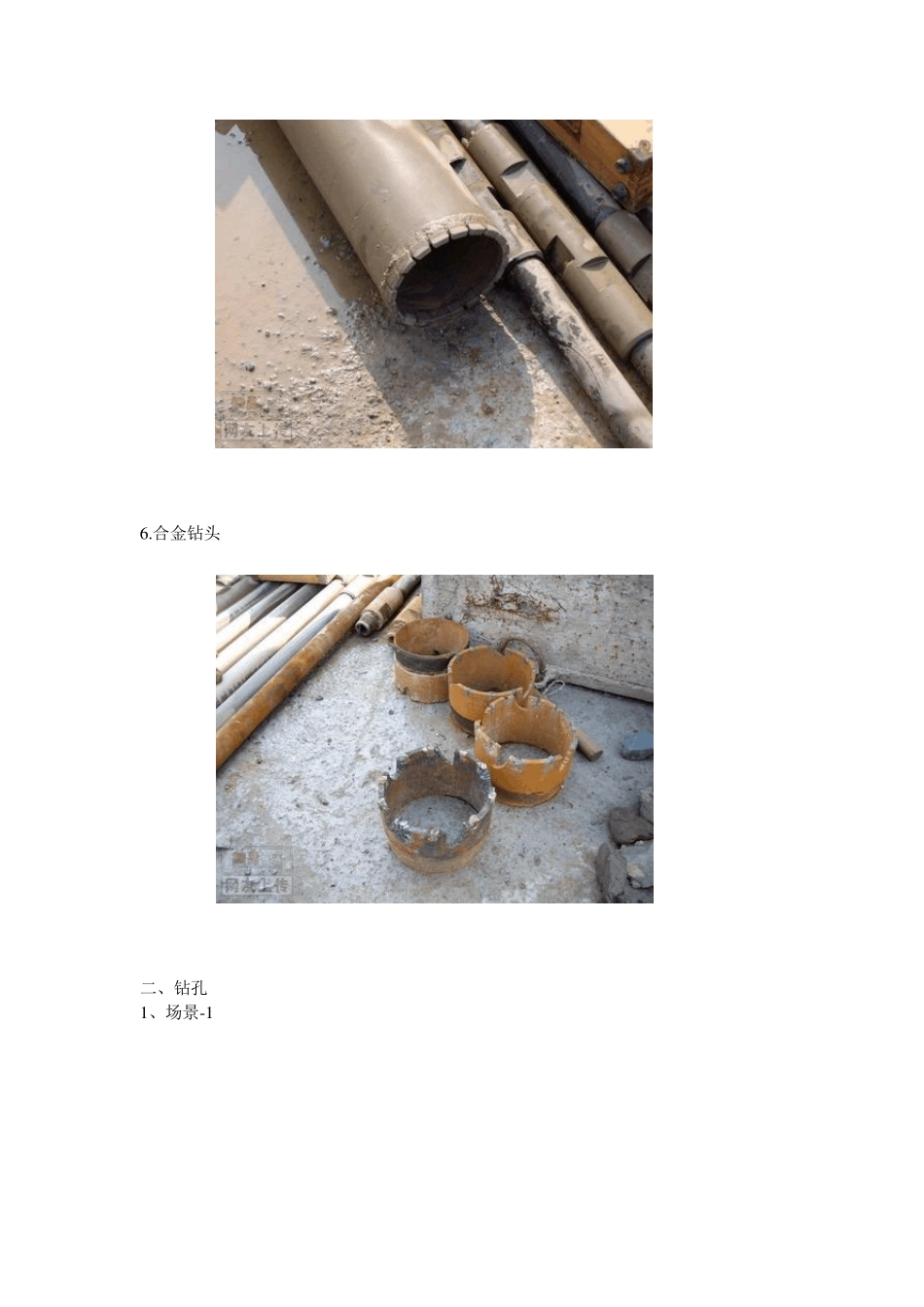

一、施工现场及主要钻孔设备机具 1 . 施工场地 2 . 主要钻孔设备 3.主要钻孔设备 4.D 50 钻杆 5.金刚钻头 6 .合金钻头 二、钻孔 1 、场景-1 2 、场景-2 3 、钻孔岩芯 4 、钻孔-1 5 、钻孔-2 6 、钻孔-3 7 、钻孔-4 8 、钻孔-5 9 .钻孔-6 1 0 、钻孔-7 三、钻孔测斜 1、安装测斜仪 眼图钻探的测斜仪主要是检测竖直钻孔的垂直度是否符合要求，当检测出钻孔发生偏斜时，可以及时调整钻杆或钻机，避免钻孔偏斜过大。 规范要求垂直钻孔深度 50m 内，测斜不应少于 1 次。本项目的垂直钻孔深度设计为 91m ，实际钻孔深度为 92.5m ，按规范要求至少应测斜 2 次，为保证钻孔的质量，现场协调会上确定必须测斜 3 次，规定每 30m 必须测斜一次。 当然，检测钻孔垂直度的手段和仪器很多。这里使用的测斜仪是比较简单的仪器，测斜精度不是很高。这种测斜仪内有水平和垂直向的两个陀螺罗盘，不论测斜仪是否竖直，两个陀螺罗盘始终处于水平和垂直，仪器内有一刻度盘，以度为计量单位，指针始终是垂直的，当仪器偏斜时，其指针的指向的读数即为偏斜度。 2 、安装测斜仪 3 、安放测斜仪 4 、设定测斜时间 5、查看测斜仪 四 垂直下管 1.固定 PE 卡管卡 2、PE 管管卡 3、设计师（中间者）亲临现场指导（上）、设计师与监理工程师现场督察（下） 4、经营丰富的 H 6 号位机长 5 、下管 6 、下管-2 7 、下管-3 8 、下管-4 9 、下管-5 1 0 、下管-6 1 1 、垂直埋管的保护措施 1 2 、垂直埋管的保护措施 1 3 、垂直埋管的保护措施 14、垂直埋管的保护措施 15、专用 PE 管管件 （1）上中为双 U 管件（也称：沉箱），右下为单 U 管件，左下为直接。以上管件均采用电熔连接方式。 （2）单 U 管件与一端的电熔直接。 （3）首先将每个垂直管的四根管分辩清楚（事先已编号，其中每两根管为一个回路）。 （4）将单 U 管件的热熔接头进行处理：用薄片（一般采用玻璃片或钢片）刮去热熔接头外表面的氧化层。 （5）在垂直管连接单U 管件的部位将其剪断。 （6）垂直管内已充满水，裁剪时会有水溢出。 7、用电吹风将垂直管管口吹干。 （8）用同样方法将垂直管管口外表面约3cm 的氧化层刮去。 （9）先将两个电熔直接分别直接插入垂直管上，再将单 U 管件插入电熔直接管口内。 （1 0 ）将电热熔器的正负极电缆接头按颜色分别插入电熔直接电源接口内。 （11...
