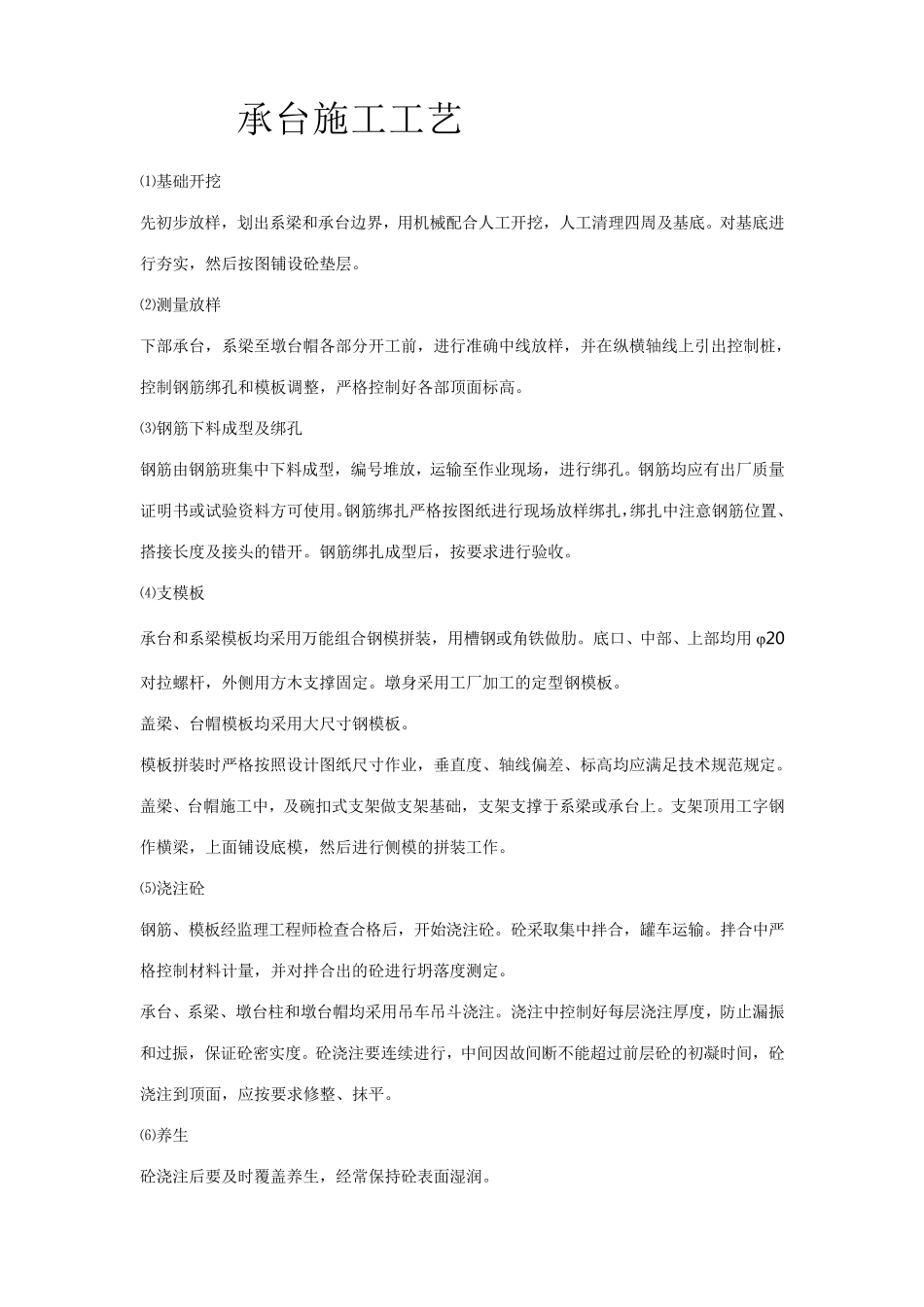

承台施工工艺 ⑴基础开挖 先初步放样，划出系梁和承台边界，用机械配合人工开挖，人工清理四周及基底。对基底进行夯实，然后按图铺设砼垫层。 ⑵测量放样 下部承台，系梁至墩台帽各部分开工前，进行准确中线放样，并在纵横轴线上引出控制桩，控制钢筋绑孔和模板调整，严格控制好各部顶面标高。 ⑶钢筋下料成型及绑孔 钢筋由钢筋班集中下料成型，编号堆放，运输至作业现场，进行绑孔。钢筋均应有出厂质量证明书或试验资料方可使用。钢筋绑扎严格按图纸进行现场放样绑扎，绑扎中注意钢筋位置、搭接长度及接头的错开。钢筋绑扎成型后，按要求进行验收。 ⑷支模板 承台和系梁模板均采用万能组合钢模拼装，用槽钢或角铁做肋。底口、中部、上部均用 φ20对拉螺杆，外侧用方木支撑固定。墩身采用工厂加工的定型钢模板。 盖梁、台帽模板均采用大尺寸钢模板。 模板拼装时严格按照设计图纸尺寸作业，垂直度、轴线偏差、标高均应满足技术规范规定。 盖梁、台帽施工中，及碗扣式支架做支架基础，支架支撑于系梁或承台上。支架顶用工字钢作横梁，上面铺设底模，然后进行侧模的拼装工作。 ⑸浇注砼 钢筋、模板经监理工程师检查合格后，开始浇注砼。砼采取集中拌合，罐车运输。拌合中严格控制材料计量，并对拌合出的砼进行坍落度测定。 承台、系梁、墩台柱和墩台帽均采用吊车吊斗浇注。浇注中控制好每层浇注厚度，防止漏振和过振，保证砼密实度。砼浇注要连续进行，中间因故间断不能超过前层砼的初凝时间，砼浇注到顶面，应按要求修整、抹平。 ⑹养生 砼浇注后要及时覆盖养生，经常保持砼表面湿润。 ⑺模板拆除按照结构的不同和砼规定强度来决定，承台和系梁达到强度的50%即可拆模板，墩身和盖梁底模需达到设计强度70%以上方能拆除模板。 模板拆除时要小心按顺序拆卸，防止撬坏模板和碰坏结构。 承台施工技术方案 1、基坑开挖 由于本合同段的承台基坑开挖深度大多数在5.0m左右，最大深度在6.0m以内，地质情况以卵石为主，基坑开挖均采用无支护加固坑壁的形式。基坑采用挖掘机开挖，自卸车配合运输，两个基坑同时施工。基底平面尺寸按基础平面尺寸四周各边增宽150cm -200cm ，以便在基础底面外安置模板及设置排水沟和集水坑之用。基坑的形式采用斜坡式，坑壁坡度根据土类情况和基坑顶有无荷载确定，根据《公路桥涵施工技术规范》的规定，我部在基坑开挖时采用1：1和1：0.75的坡比对基坑分层进行开挖，首次开挖到地下水位处，约向下挖深2.5...
