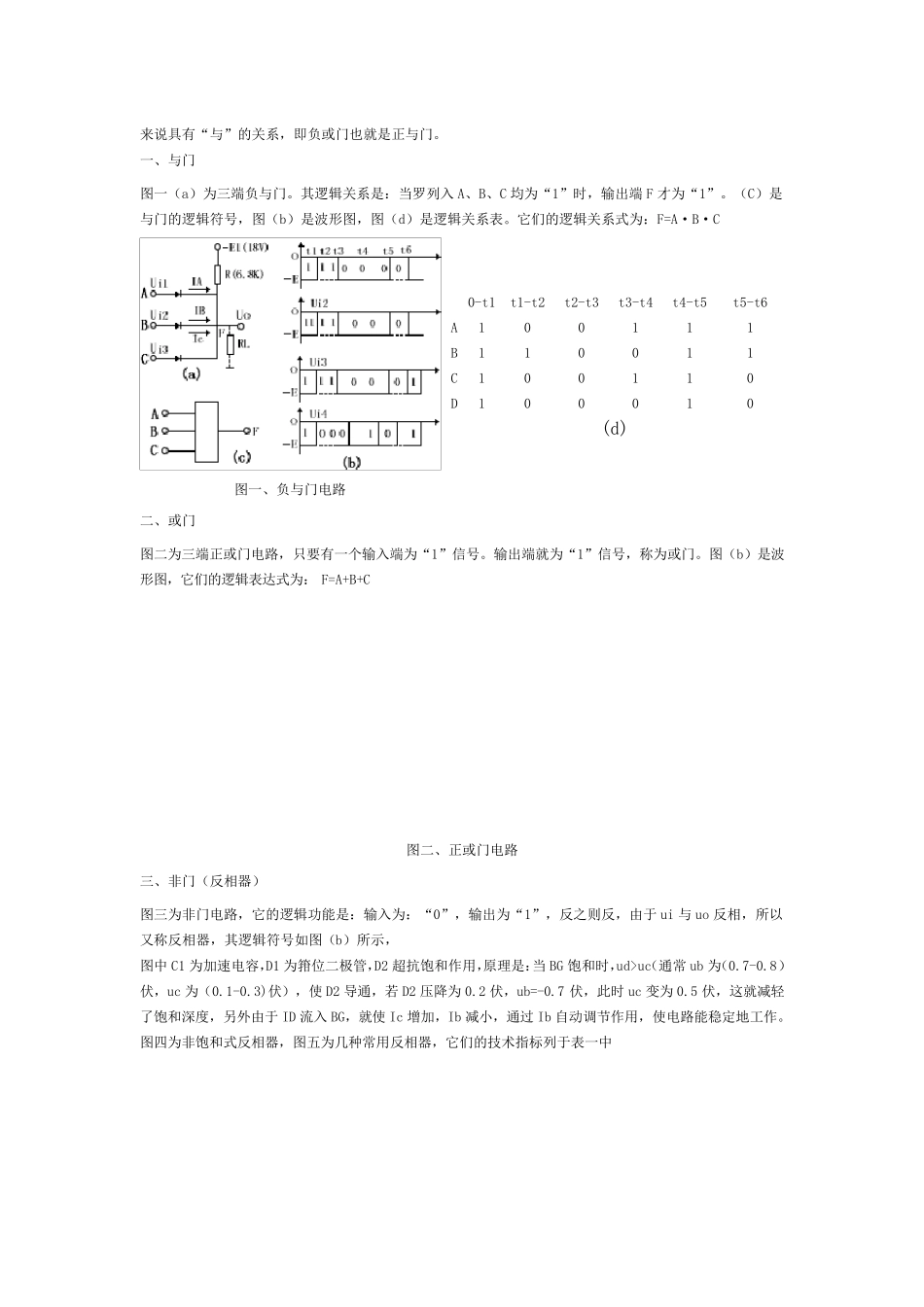

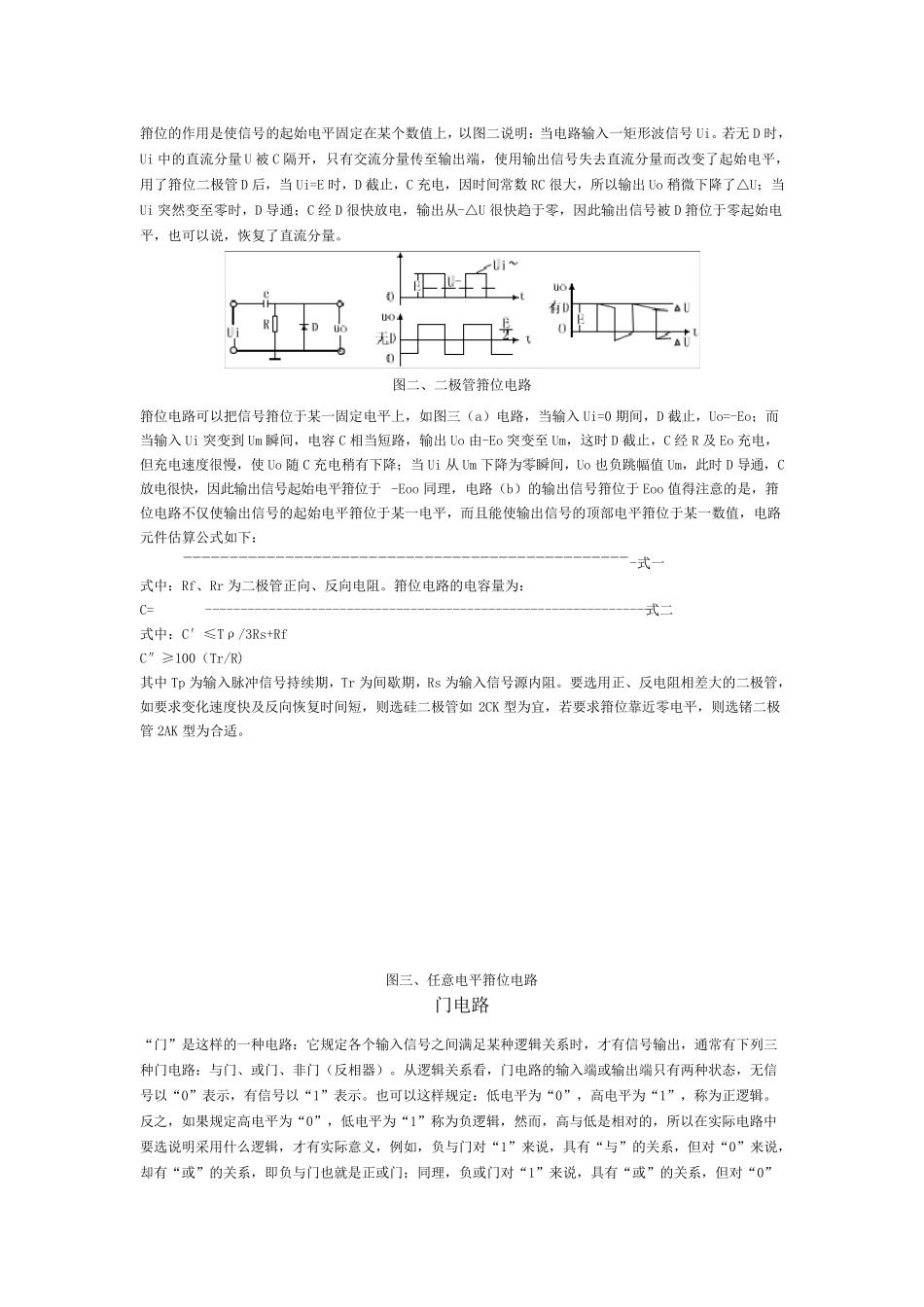

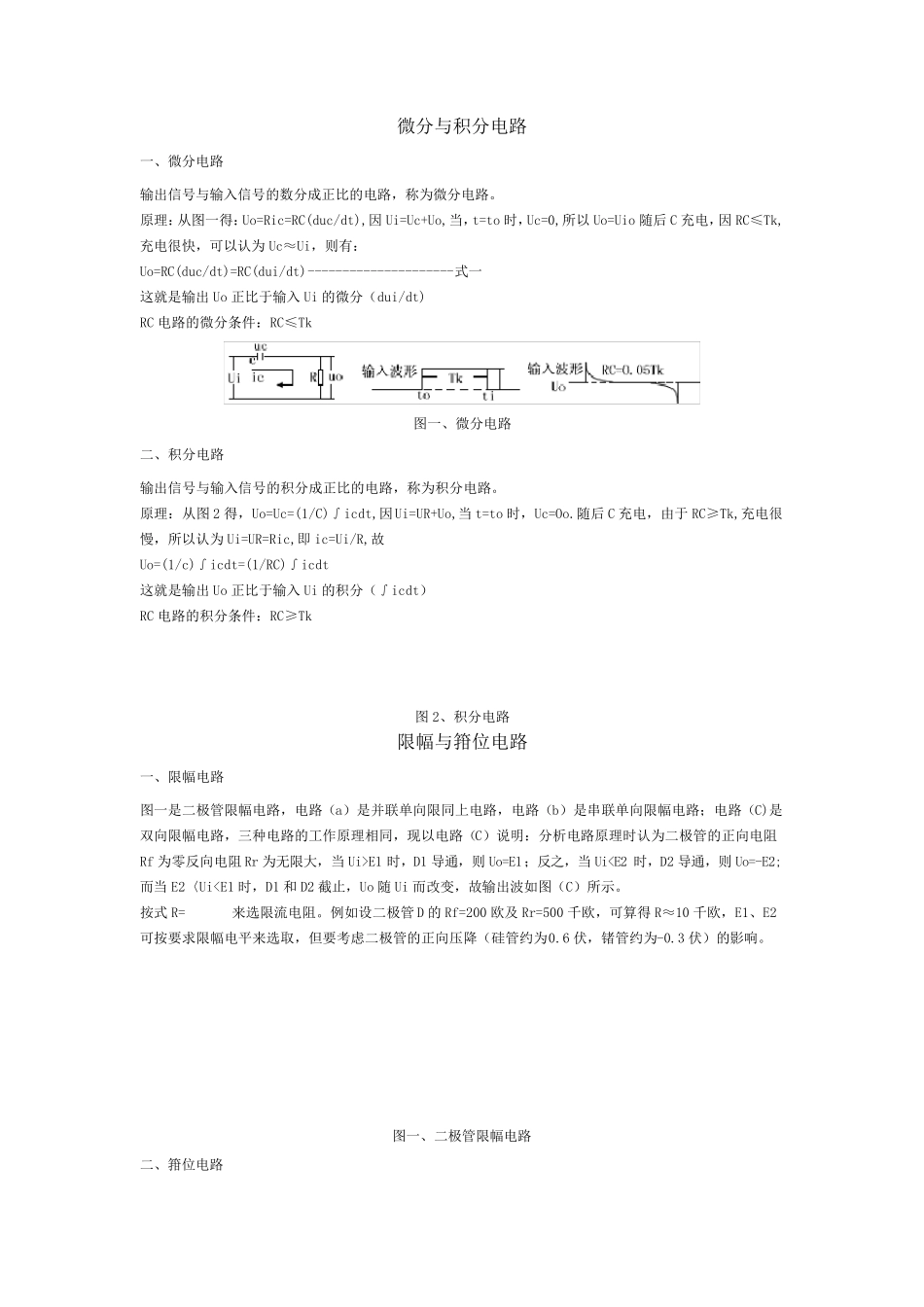

微分与积分电路 一、微分电路 输出信号与输入信号的数分成正比的电路，称为微分电路。 原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to 时，Uc=0,所以Uo=Uio 随后C 充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有： Uo=RC(duc/dt)=RC(dui/dt)---------------------式一 这就是输出Uo 正比于输入Ui 的微分（dui/dt) RC 电路的微分条件：RC≤Tk 图一、微分电路 二、积分电路 输出信号与输入信号的积分成正比的电路，称为积分电路。 原理：从图2 得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to 时，Uc=Oo.随后C 充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即 ic=Ui/R,故 Uo=(1/c)∫icdt=(1/RC)∫icdt 这就是输出Uo 正比于输入Ui 的积分（∫icdt） RC 电路的积分条件：RC≥Tk 图2、积分电路 限幅与箝位电路 一、限幅电路 图一是二极管限幅电路，电路（a）是并联单向限同上电路，电路（b）是串联单向限幅电路；电路（C)是双向限幅电路，三种电路的工作原理相同，现以电路（C）说明：分析电路原理时认为二极管的正向电阻Rf 为零反向电阻 Rr 为无限大，当Ui>E1 时，D1 导通，则Uo=E1；反之，当Ui
