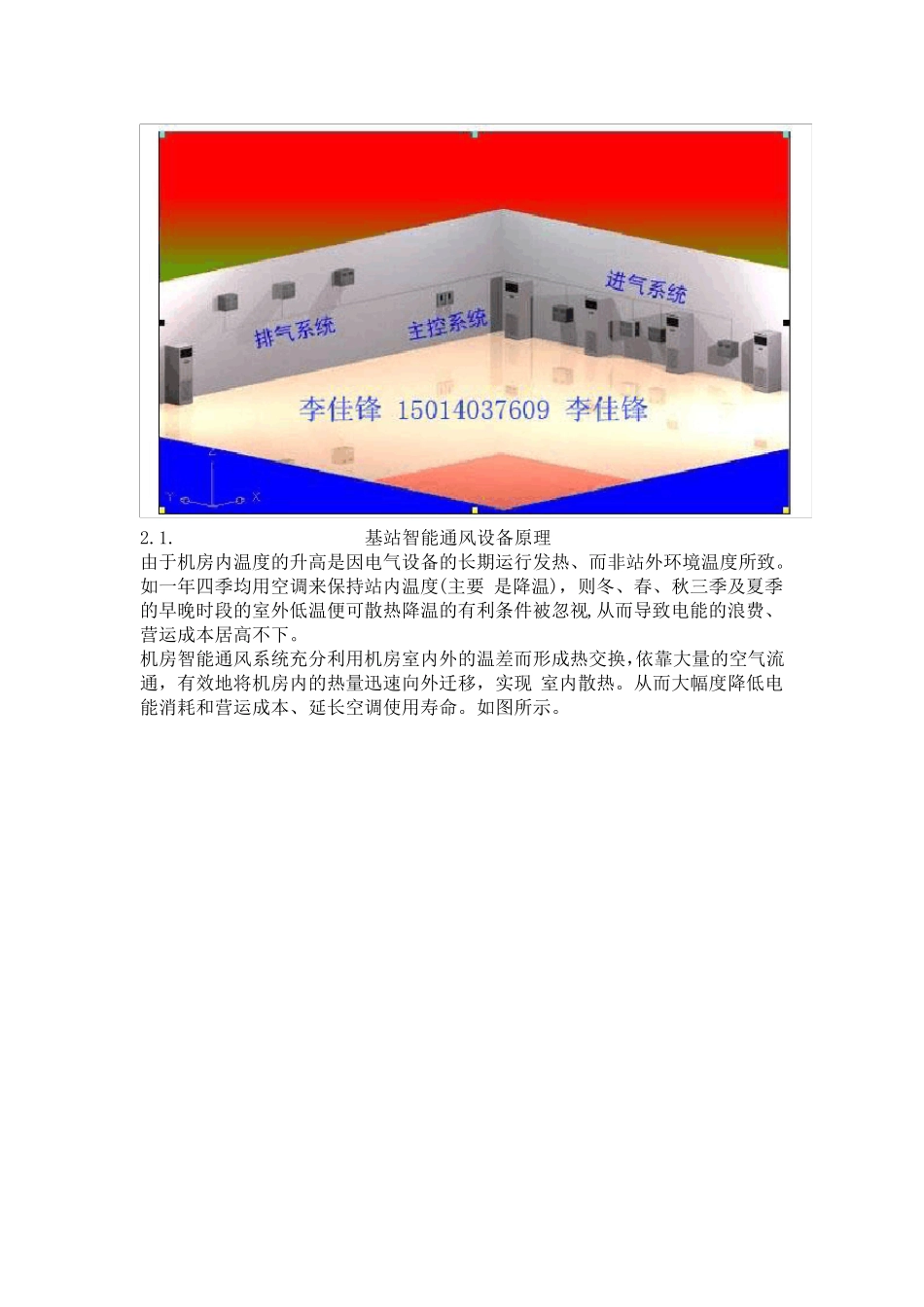

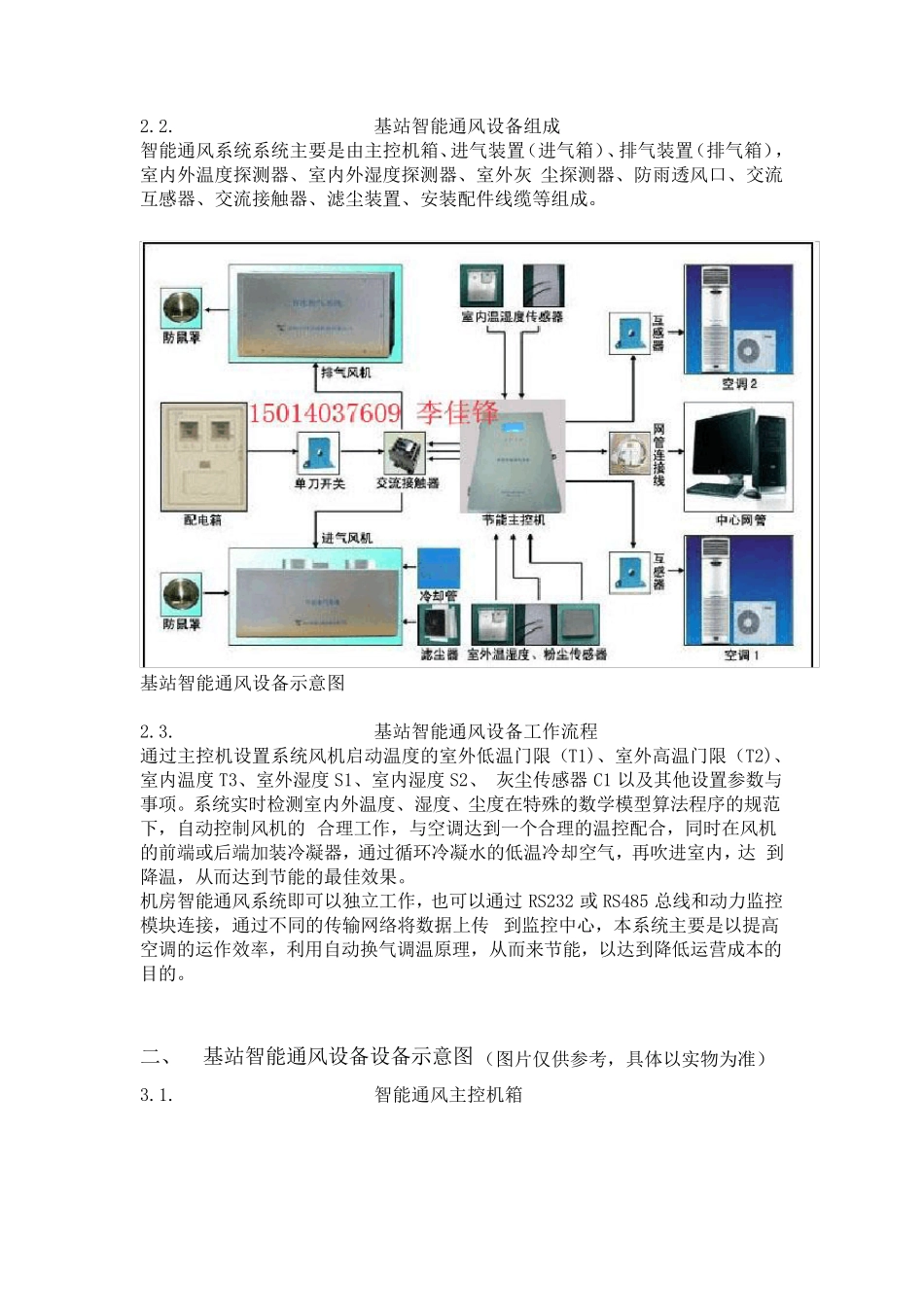

2.1. 基站智能通风设备原理 由于机房内温度的升高是因电气设备的长期运行发热、而非站外环境温度所致。如一年四季均用空调来保持站内温度(主要 是降温)，则冬、春、秋三季及夏季的早晚时段的室外低温便可散热降温的有利条件被忽视,从而导致电能的浪费、营运成本居高不下。 机房智能通风系统充分利用机房室内外的温差而形成热交换，依靠大量的空气流通，有效地将机房内的热量迅速向外迁移，实现 室内散热。从而大幅度降低电能消耗和营运成本、延长空调使用寿命。如图所示。 2.2. 基站智能通风设备组成 智能通风系统系统主要是由主控机箱、进气装置（进气箱）、排气装置（排气箱），室内外温度探测器、室内外湿度探测器、室外灰 尘探测器、防雨透风口、交流互感器、交流接触器、滤尘装置、安装配件线缆等组成。 基站智能通风设备示意图 2.3. 基站智能通风设备工作流程 通过主控机设置系统风机启动温度的室外低温门限（T1)、室外高温门限（T2)、室内温度 T3、室外湿度 S1、室内湿度 S2、 灰尘传感器 C1 以及其他设置参数与事项。系统实时检测室内外温度、湿度、尘度在特殊的数学模型算法程序的规范下，自动控制风机的 合理工作，与空调达到一个合理的温控配合，同时在风机的前端或后端加装冷凝器，通过循环冷凝水的低温冷却空气，再吹进室内，达 到降温，从而达到节能的最佳效果。 机房智能通风系统即可以独立工作，也可以通过 RS232 或 RS485 总线和动力监控模块连接，通过不同的传输网络将数据上传 到监控中心，本系统主要是以提高空调的运作效率，利用自动换气调温原理，从而来节能，以达到降低运营成本的目的。 二 、 基站智能通风设备设备示意图 （图片 仅 供 参考 ，具 体 以实物 为 准 ） 3.1. 智能通风主控机箱 主控箱是基站智能通风设备的核心部件，CPU 控制程序、A/D、电源、控制逻辑电路、系统开关、参数显示、设置按键、控制风 机及空调的交流接触器、网络管理接口，这些都设计在主控箱中。 主控箱的基本参数： （1） 供电 220V/- 48V （2） 面板显示窗口 2 个（上部窗口显示与室外相关的信息，下部窗口 显示与室内相关的信息） （3） 面板设置按键 4 个 （4） 开箱锁 1 个 （5） 电源输入线 1 根 （6） 风机电源控制输出线 2 根（1 个供进气箱使用，1 个供排气箱使用） （7） 室外温度探测连接线 1 根 （8） 室外湿度探测连接线 1 根 （9） 室内温...
