塑料产品的退火处理VIP免费

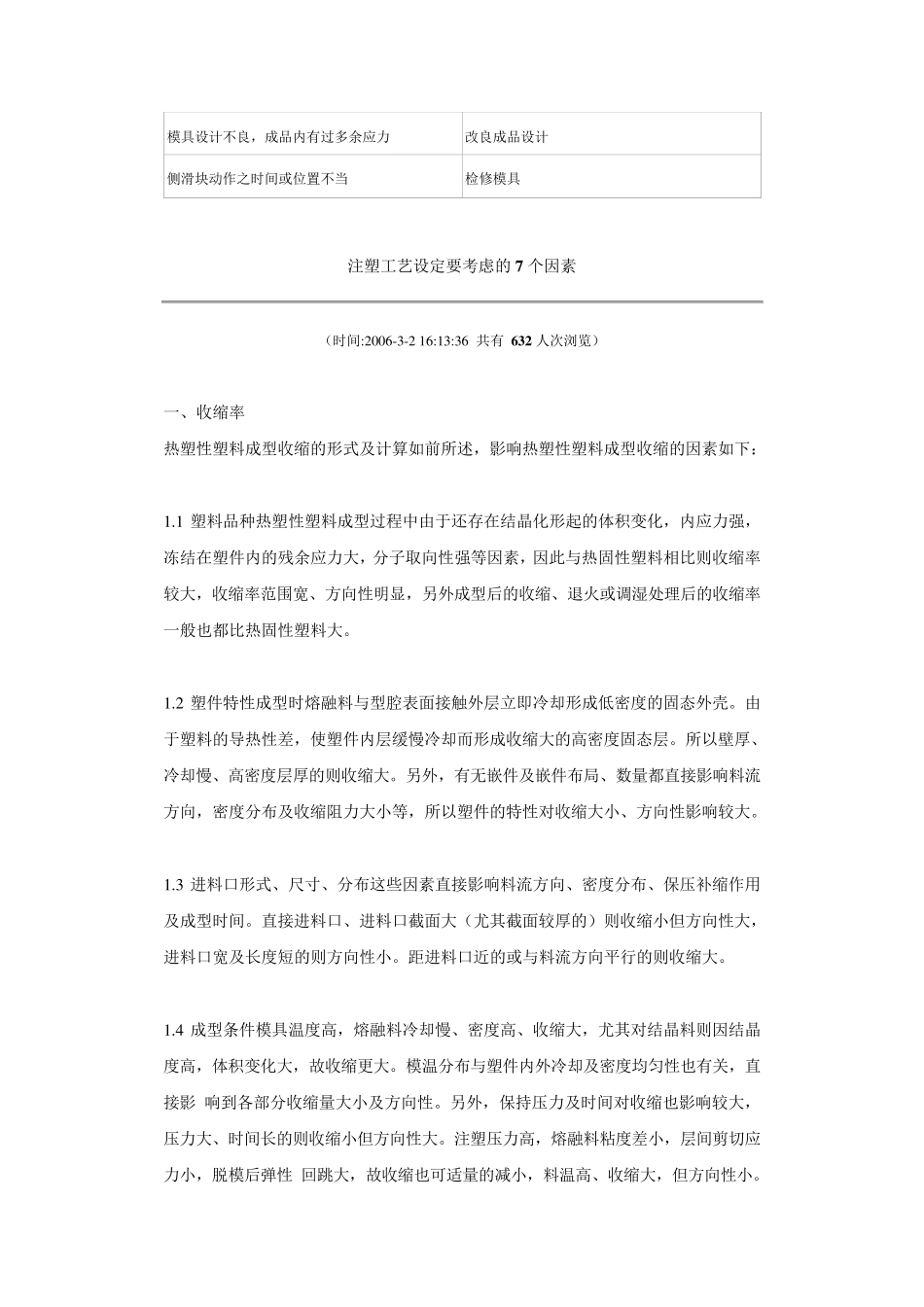

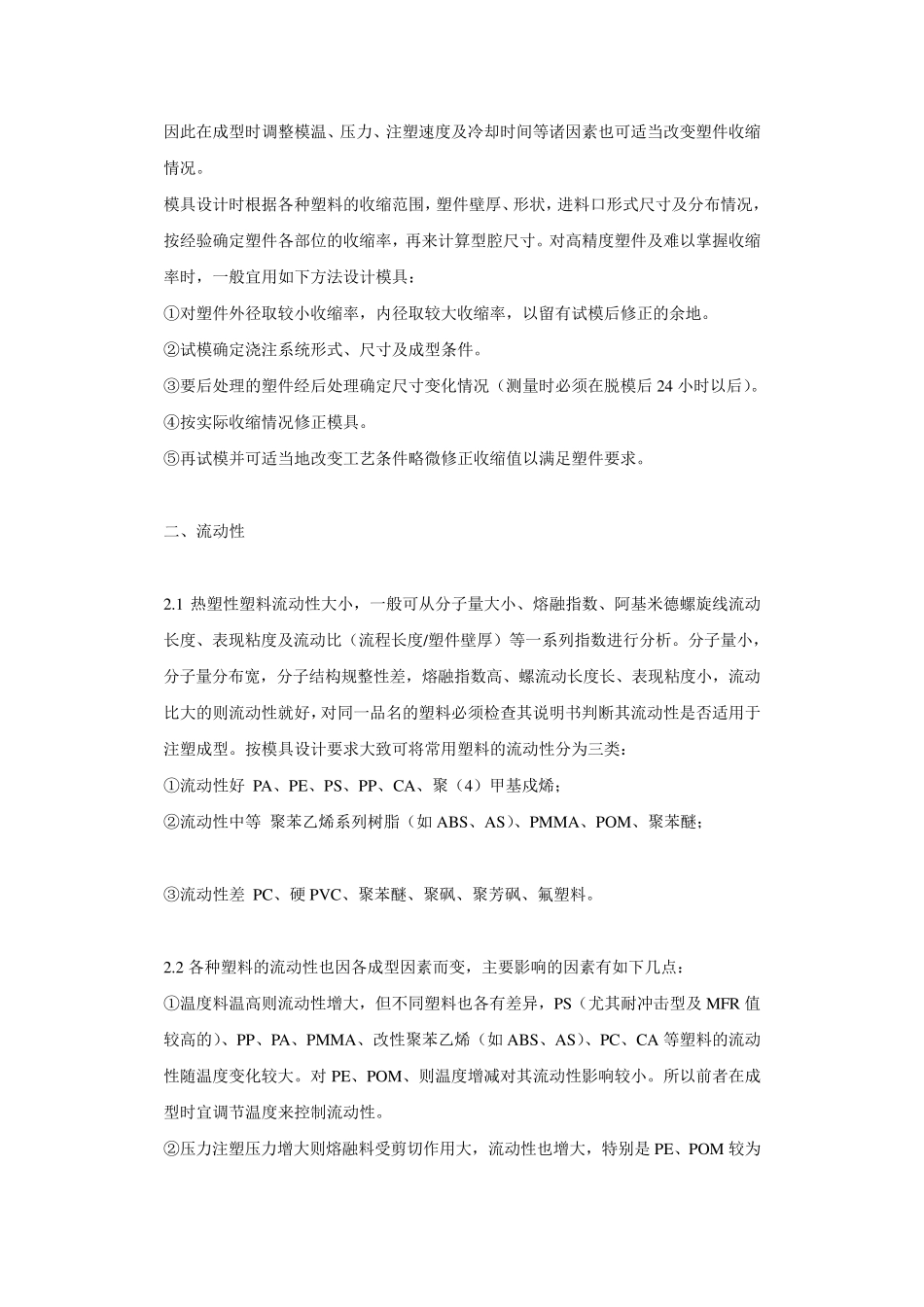

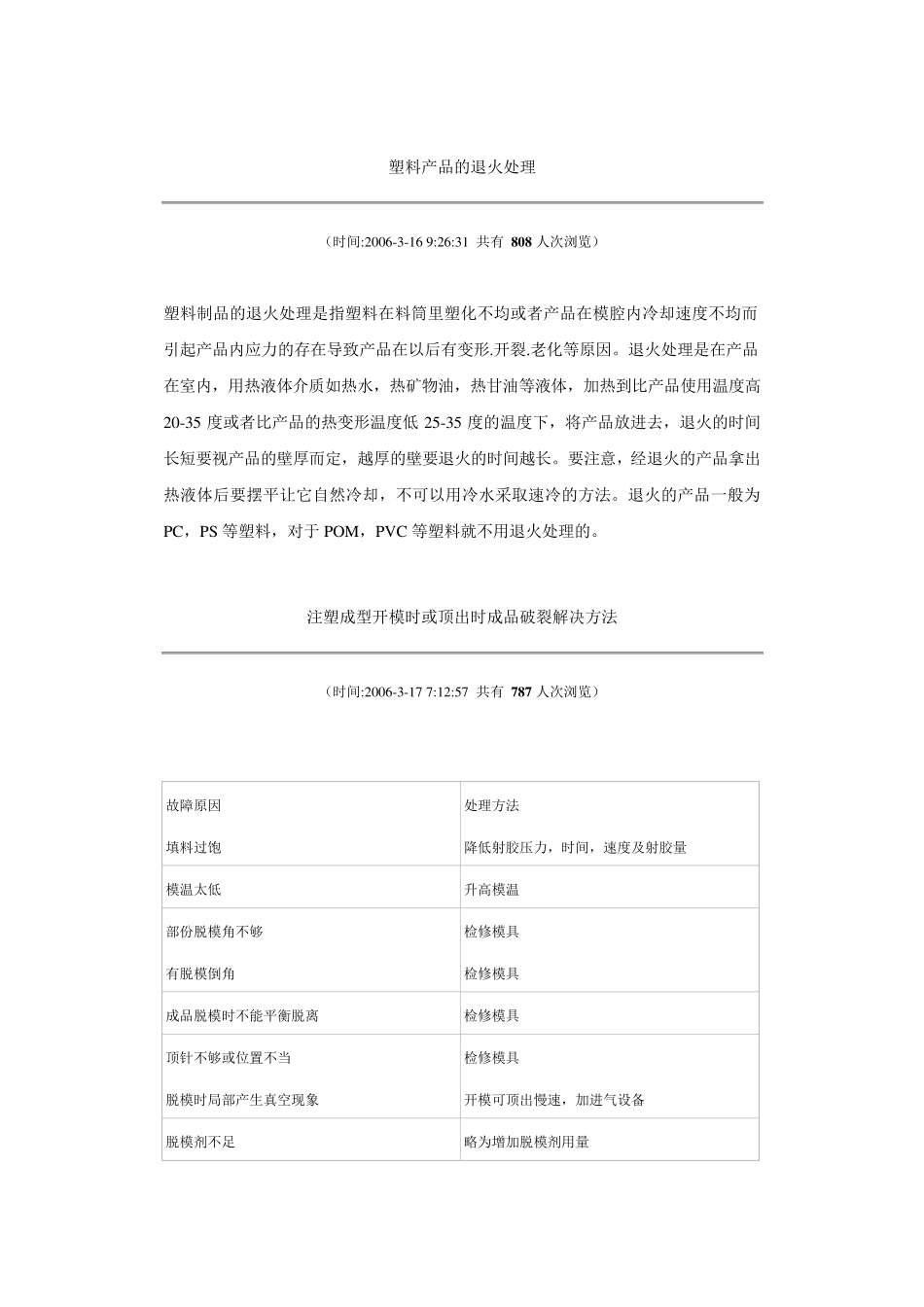

塑料产品的退火处理 （时间:2006-3-16 9:26:31 共有 8 0 8 人次浏览） 塑料制品的退火处理是指塑料在料筒里塑化不均或者产品在模腔内冷却速度不均而引起产品内应力的存在导致产品在以后有变形.开裂.老化等原因。退火处理是在产品在室内，用热液体介质如热水，热矿物油，热甘油等液体，加热到比产品使用温度高20-35 度或者比产品的热变形温度低 25-35 度的温度下，将产品放进去，退火的时间长短要视产品的壁厚而定，越厚的壁要退火的时间越长。要注意，经退火的产品拿出热液体后要摆平让它自然冷却，不可以用冷水采取速冷的方法。退火的产品一般为PC，PS 等塑料，对于 POM，PV C 等塑料就不用退火处理的。 注塑成型开模时或顶出时成品破裂解决方法 （时间:2006-3-17 7:12:57 共有 7 8 7 人次浏览） 故障原因 处理方法 填料过饱 降低射胶压力，时间，速度及射胶量 模温太低 升高模温 部份脱模角不够 检修模具 有脱模倒角 检修模具 成品脱模时不能平衡脱离 检修模具 顶针不够或位置不当 检修模具 脱模时局部产生真空现象 开模可顶出慢速，加进气设备 脱模剂不足 略为增加脱模剂用量 模具设计不良，成品内有过多余应力 改良成品设计 侧滑块动作之时间或位置不当 检修模具 注塑工艺设定要考虑的7 个因素 （时间:2006-3-2 16:13:36 共有 6 3 2 人次浏览） 一、收缩率 热塑性塑料成型收缩的形式及计算如前所述，影响热塑性塑料成型收缩的因素如下： 1.1 塑料品种热塑性塑料成型过程中由于还存在结晶化形起的体积变化，内应力强，冻结在塑件内的残余应力大，分子取向性强等因素，因此与热固性塑料相比则收缩率较大，收缩率范围宽、方向性明显，另外成型后的收缩、退火或调湿处理后的收缩率一般也都比热固性塑料大。 1.2 塑件特性成型时熔融料与型腔表面接触外层立即冷却形成低密度的固态外壳。由于塑料的导热性差，使塑件内层缓慢冷却而形成收缩大的高密度固态层。所以壁厚、冷却慢、高密度层厚的则收缩大。另外，有无嵌件及嵌件布局、数量都直接影响料流方向，密度分布及收缩阻力大小等，所以塑件的特性对收缩大小、方向性影响较大。 1.3 进料口形式、尺寸、分布这些因素直接影响料流方向、密度分布、保压补缩作用及成型时间。直接进料口、进料口截面大（尤其截面较厚的）则收缩小但方向性大，进料口宽及长度短的则方向性小。距进料口近的或与料流方向平行的则收缩大。 1.4 成型条件模具...
