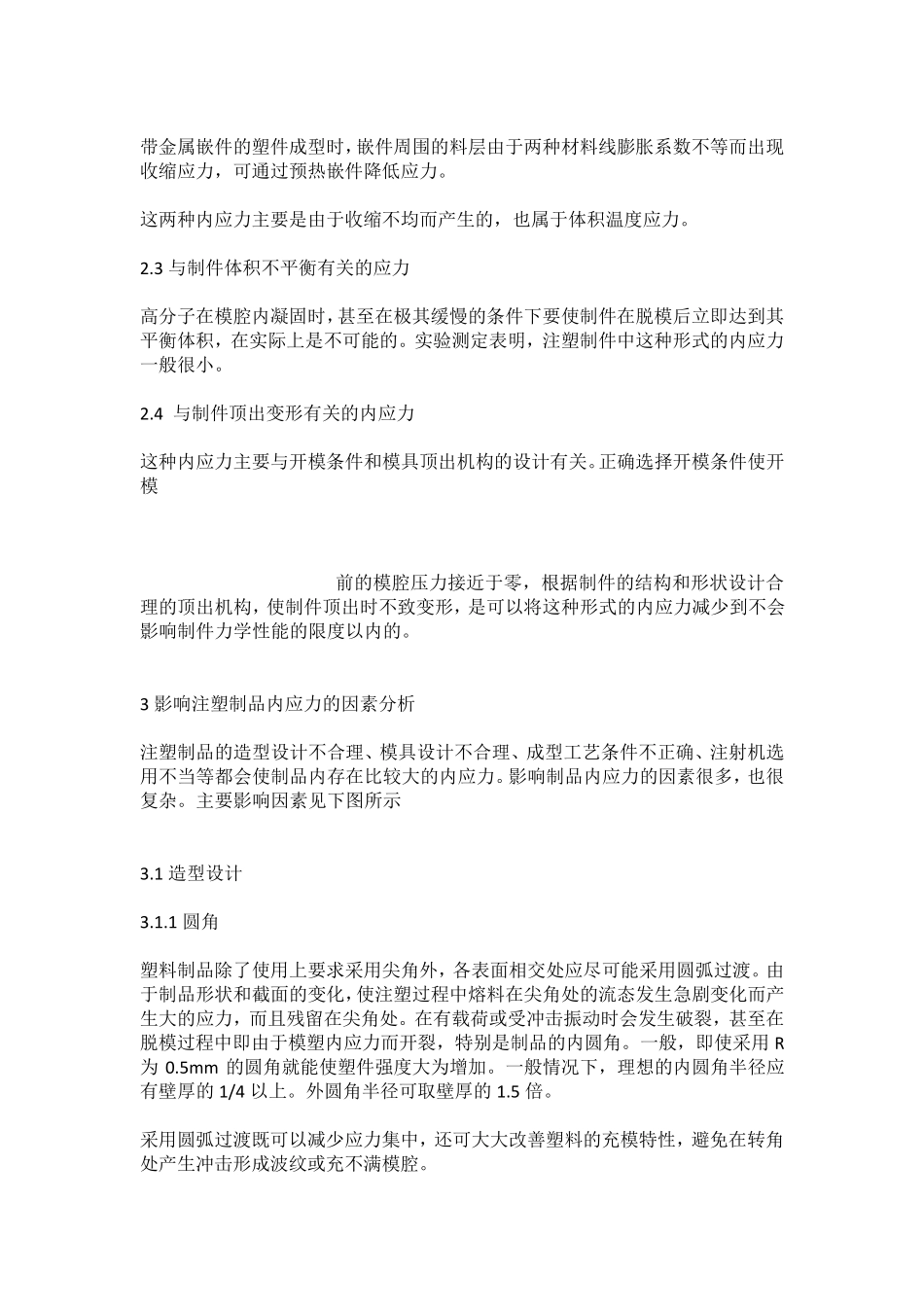

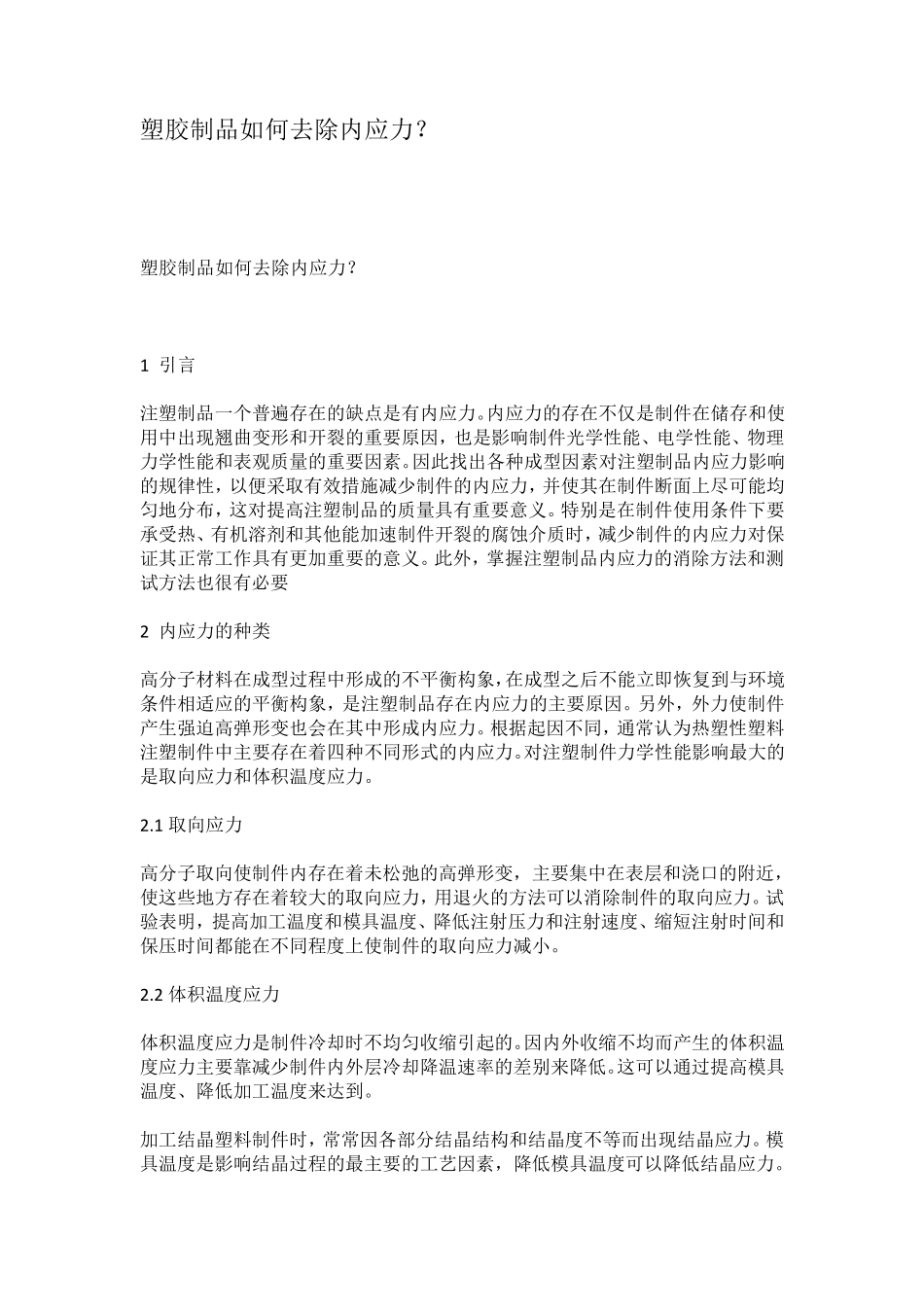

塑胶制品如何去除内应力？ 塑胶制品如何去除内应力？ 1 引言 注塑制品一个普遍存在的缺点是有内应力。内应力的存在不仅是制件在储存和使用中出现翘曲变形和开裂的重要原因，也是影响制件光学性能、电学性能、物理力学性能和表观质量的重要因素。因此找出各种成型因素对注塑制品内应力影响的规律性，以便采取有效措施减少制件的内应力，并使其在制件断面上尽可能均匀地分布，这对提高注塑制品的质量具有重要意义。特别是在制件使用条件下要承受热、有机溶剂和其他能加速制件开裂的腐蚀介质时，减少制件的内应力对保证其正常工作具有更加重要的意义。此外，掌握注塑制品内应力的消除方法和测试方法也很有必要 2 内应力的种类 高分子材料在成型过程中形成的不平衡构象，在成型之后不能立即恢复到与环境条件相适应的平衡构象，是注塑制品存在内应力的主要原因。另外，外力使制件产生强迫高弹形变也会在其中形成内应力。根据起因不同，通常认为热塑性塑料注塑制件中主要存在着四种不同形式的内应力。对注塑制件力学性能影响最大的是取向应力和体积温度应力。 2 .1 取向应力 高分子取向使制件内存在着未松弛的高弹形变，主要集中在表层和浇口的附近，使这些地方存在着较大的取向应力，用退火的方法可以消除制件的取向应力。试验表明，提高加工温度和模具温度、降低注射压力和注射速度、缩短注射时间和保压时间都能在不同程度上使制件的取向应力减小。 2 .2 体积温度应力 体积温度应力是制件冷却时不均匀收缩引起的。因内外收缩不均而产生的体积温度应力主要靠减少制件内外层冷却降温速率的差别来降低。这可以通过提高模具温度、降低加工温度来达到。 加工结晶塑料制件时，常常因各部分结晶结构和结晶度不等而出现结晶应力。模具温度是影响结晶过程的最主要的工艺因素，降低模具温度可以降低结晶应力。 带金属嵌件的塑件成型时，嵌件周围的料层由于两种材料线膨胀系数不等而出现收缩应力，可通过预热嵌件降低应力。 这两种内应力主要是由于收缩不均而产生的，也属于体积温度应力。 2.3 与制件体积不平衡有关的应力 高分子在模腔内凝固时，甚至在极其缓慢的条件下要使制件在脱模后立即达到其平衡体积，在实际上是不可能的。实验测定表明，注塑制件中这种形式的内应力一般很小。 2.4 与制件顶出变形有关的内应力 这种内应力主要与开模条件和模具顶出机构的设计有关。正确选择开模条件使开模 前的模腔压力接近于零，根据制件的结构...
