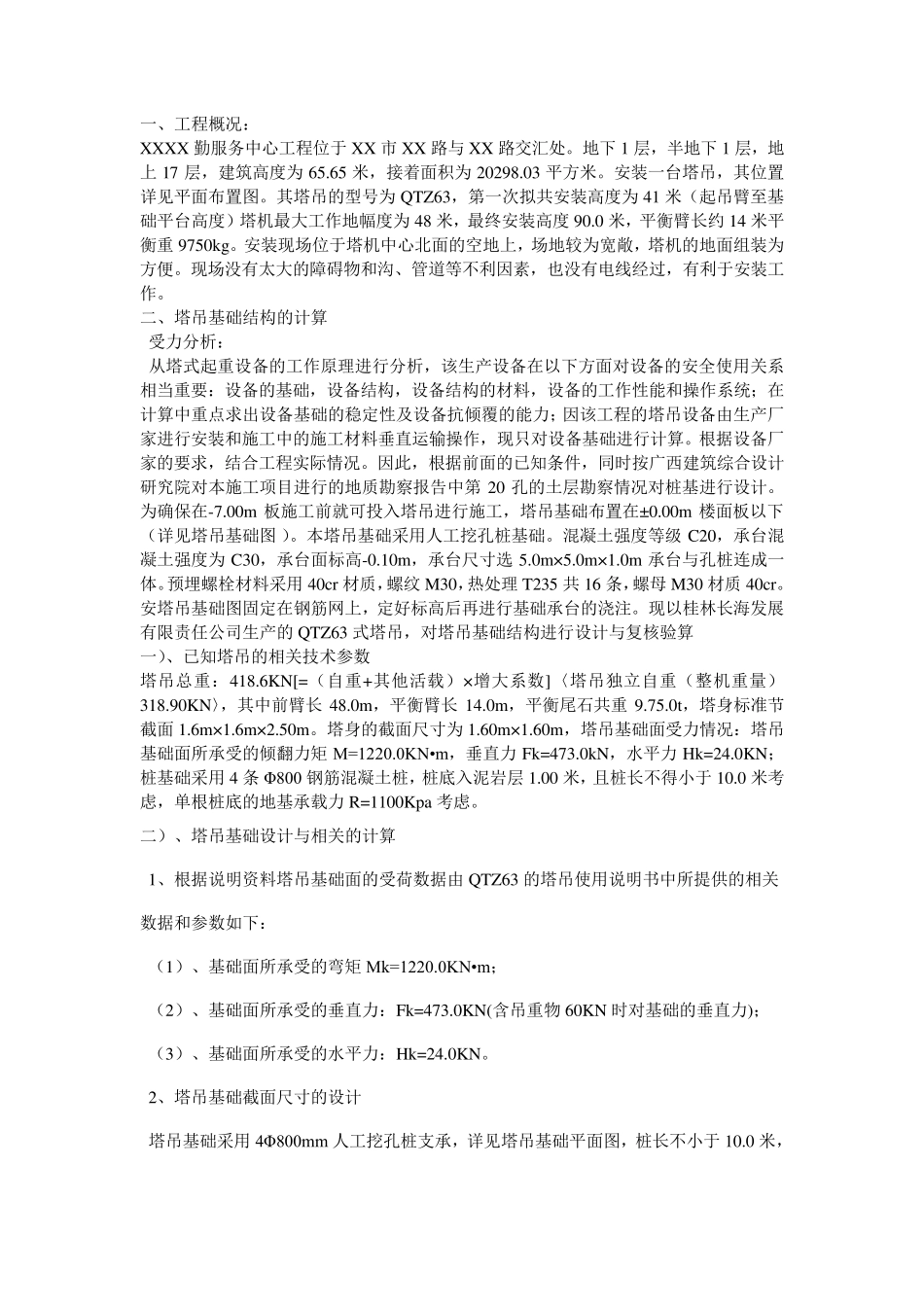

一、工程概况: XXXX 勤服务中心工程位于 XX 市 XX 路与 XX 路交汇处。地下 1 层,半地下 1 层,地上 17 层,建筑高度为 65.65 米,接着面积为 20298.03 平方米。安装一台塔吊,其位置详见平面布置图。其塔吊的型号为 QTZ63,第一次拟共安装高度为 41 米(起吊臂至基础平台高度)塔机最大工作地幅度为 48 米,最终安装高度 90.0 米,平衡臂长约 14 米平衡重 9750kg。安装现场位于塔机中心北面的空地上,场地较为宽敞,塔机的地面组装为方便。现场没有太大的障碍物和沟、管道等不利因素,也没有电线经过,有利于安装工作。 二、塔吊基础结构的计算 受力分析: 从塔式起重设备的工作原理进行分析,该生产设备在以下方面对设备的安全使用关系相当重要:设备的基础,设备结构,设备结构的材料,设备的工作性能和操作系统;在计算中重点求出设备基础的稳定性及设备抗倾覆的能力;因该工程的塔吊设备由生产厂家进行安装和施工中的施工材料垂直运输操作,现只对设备基础进行计算。根据设备厂家的要求,结合工程实际情况。因此,根据前面的已知条件,同时按广西建筑综合设计研究院对本施工项目进行的地质勘察报告中第 20 孔的土层勘察情况对桩基进行设计。为确保在-7.00m 板施工前就可投入塔吊进行施工,塔吊基础布置在± 0.00m 楼面板以下(详见塔吊基础图 )。本塔吊基础采用人工挖孔桩基础。混凝土强度等级 C20,承台混凝土强度为 C30,承台面标高-0.10m,承台尺寸选 5.0m× 5.0m× 1.0m 承台与孔桩连成一体。预埋螺栓材料采用 40cr 材质,螺纹 M30,热处理 T235 共 16 条,螺母 M30 材质 40cr。安塔吊基础图固定在钢筋网上,定好标高后再进行基础承台的浇注。现以桂林长海发展有限责任公司生产的 QTZ63 式塔吊,对塔吊基础结构进行设计与复核验算 一)、已知塔吊的相关技术参数 塔吊总重:418.6KN[=(自重+其他活载)× 增大系数]〈塔吊独立自重(整机重量)318.90KN〉,其中前臂长 48.0m,平衡臂长 14.0m,平衡尾石共重 9.75.0t,塔身标准节截面 1.6m× 1.6m× 2.50m。塔身的截面尺寸为 1.60m× 1.60m,塔吊基础面受力情况:塔吊基础面所承受的倾翻力矩 M=1220.0KN•m,垂直力 Fk=473.0kN,水平力 Hk=24.0KN;桩基础采用 4 条 Φ 800 钢筋混凝土桩,桩底入泥岩层 1.00 米,且桩长不得小于 10.0 米考虑,单根桩底的地基承载力 R=1100Kpa 考虑。 二)、塔吊基础设计...
