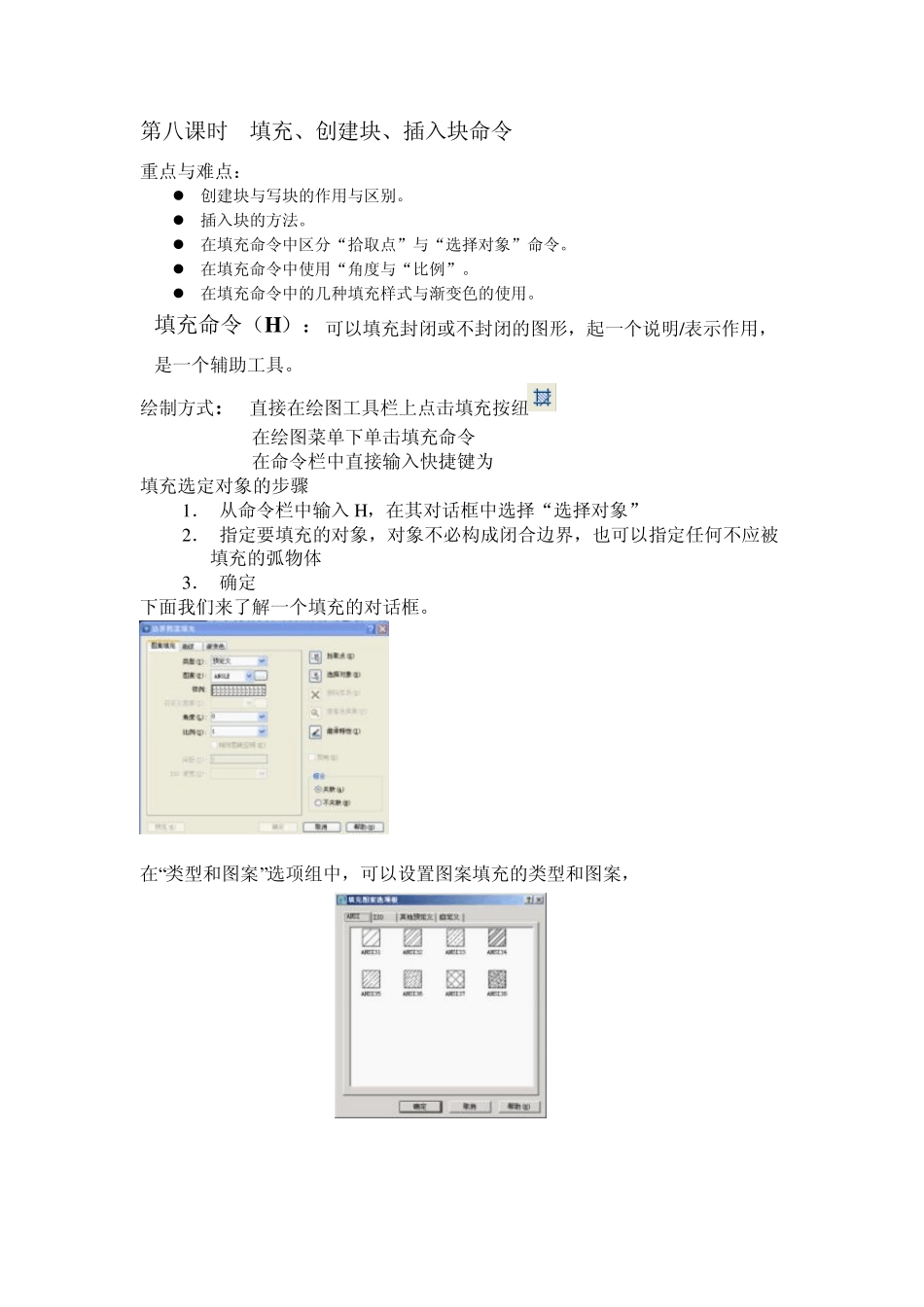

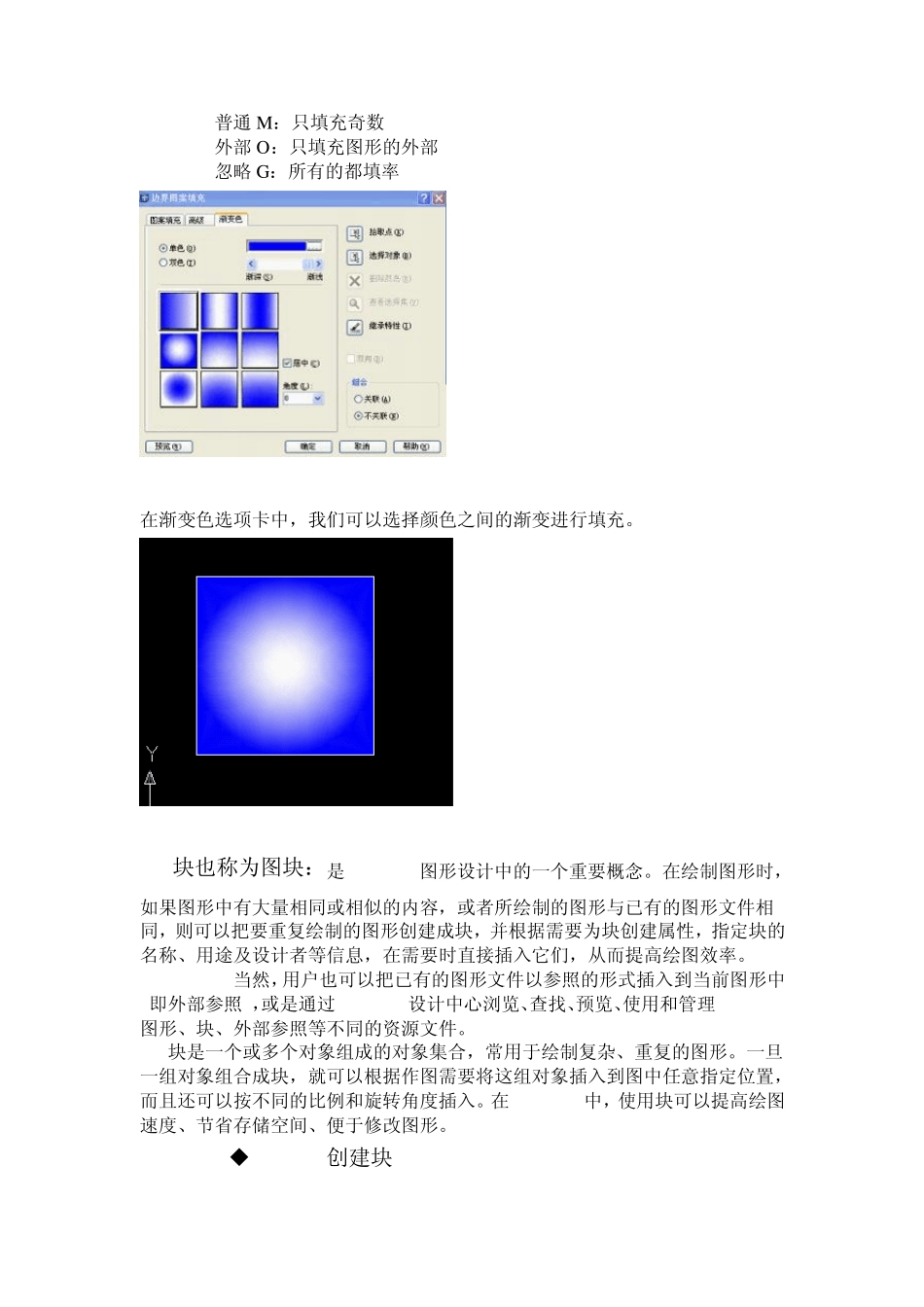

第八课时 填充、创建块、插入块命令 重点与难点： 创建块与写块的作用与区别。 插入块的方法。 在填充命令中区分“拾取点”与“选择对象”命令。 在填充命令中使用“角度与“比例”。 在填充命令中的几种填充样式与渐变色的使用。 填充命令（H ）：可以填充封闭或不封闭的图形，起一个说明/表示作用，是一个辅助工具。 绘制方式: 1.直接在绘图工具栏上点击填充按纽 2.在绘图菜单下单击填充命令 3.在命令栏中直接输入快捷键为 H 填充选定对象的步骤 1． 从命令栏中输入H ，在其对话框中选择“选择对象” 2． 指定要填充的对象，对象不必构成闭合边界，也可以指定任何不应被填充的弧物体 3． 确定 下面我们来了解一个填充的对话框。 在“类型和图案”选项组中，可以设置图案填充的类型和图案， 拾取点：是指以鼠标左键点击，位置为准向四周扩散，遇到线形就停，所有显示虚线的图形是填充的区域，一般填充的是封闭的图形。 选择对象：是指鼠标左键击中的图形为填充区域，一般用于不封闭的图形。 继承特性“图案的类型，角度和比例完全一致的复制，在另一填充区域内 关联状态下的填充是指填充图形中有障碍图形的，当删除障碍图形时，障碍图形内的空白位置被填充图案自动修复 在“角度和比例”选项组中，可以设置用户定义类型的图案填充的角度和比例等参数。 注：比例大小要适当，过大过小都会使填充不上。 在此选项卡中 普通M：只填充奇数 外部O：只填充图形的外部 忽略G：所有的都填率 在渐变色选项卡中，我们可以选择颜色之间的渐变进行填充。 块也称为图块：是AutoCAD图形设计中的一个重要概念。在绘制图形时，如果图形中有大量相同或相似的内容，或者所绘制的图形与已有的图形文件相同，则可以把要重复绘制的图形创建成块，并根据需要为块创建属性，指定块的名称、用途及设计者等信息，在需要时直接插入它们，从而提高绘图效率。 当然，用户也可以把已有的图形文件以参照的形式插入到当前图形中(即外部参照)，或是通过 AutoCAD设计中心浏览、查找、预览、使用和管理 AutoCAD图形、块、外部参照等不同的资源文件。 块是一个或多个对象组成的对象集合，常用于绘制复杂、重复的图形。一旦一组对象组合成块，就可以根据作图需要将这组对象插入到图中任意指定位置，而且还可以按不同的比例和旋转角度插入。在AutoCAD中，使用块可以提高绘图速度、节省存储空间、便于修改图形。  创建...
