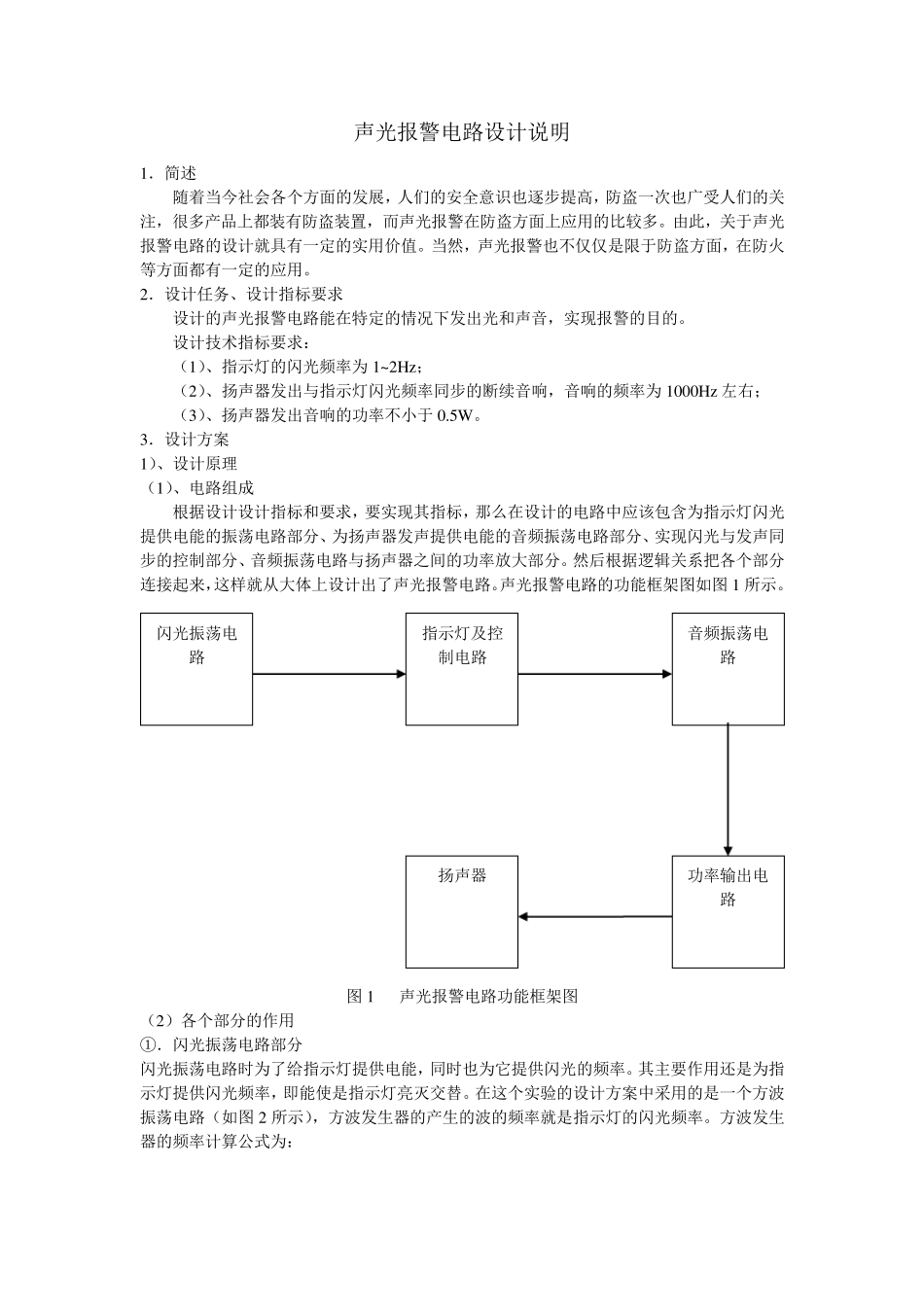

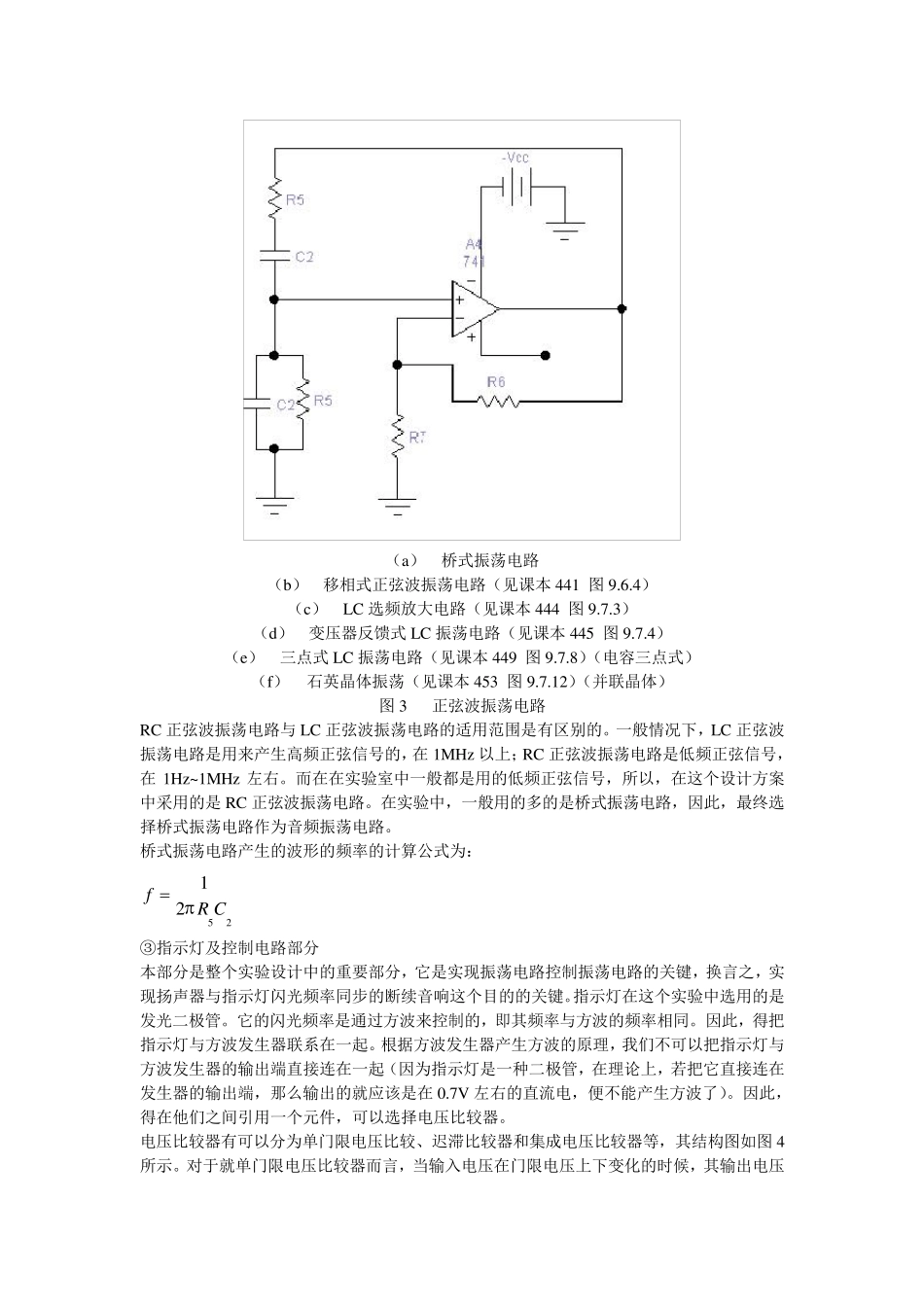

声光报警电路设计说明 1．简述 随着当今社会各个方面的发展，人们的安全意识也逐步提高，防盗一次也广受人们的关注，很多产品上都装有防盗装置，而声光报警在防盗方面上应用的比较多。由此，关于声光报警电路的设计就具有一定的实用价值。当然，声光报警也不仅仅是限于防盗方面，在防火等方面都有一定的应用。 2．设计任务、设计指标要求 设计的声光报警电路能在特定的情况下发出光和声音，实现报警的目的。 设计技术指标要求： （1）、指示灯的闪光频率为 1~2Hz； （2）、扬声器发出与指示灯闪光频率同步的断续音响，音响的频率为 1000Hz 左右； （3）、扬声器发出音响的功率不小于 0.5W。 3．设计方案 1）、设计原理 （1）、电路组成 根据设计设计指标和要求，要实现其指标，那么在设计的电路中应该包含为指示灯闪光提供电能的振荡电路部分、为扬声器发声提供电能的音频振荡电路部分、实现闪光与发声同步的控制部分、音频振荡电路与扬声器之间的功率放大部分。然后根据逻辑关系把各个部分连接起来，这样就从大体上设计出了声光报警电路。声光报警电路的功能框架图如图1 所示。 图1 声光报警电路功能框架图 （2）各个部分的作用 ①．闪光振荡电路部分 闪光振荡电路时为了给指示灯提供电能，同时也为它提供闪光的频率。其主要作用还是为指示灯提供闪光频率，即能使是指示灯亮灭交替。在这个实验的设计方案中采用的是一个方波振荡电路（如图2 所示），方波发生器的产生的波的频率就是指示灯的闪光频率。方波发生器的频率计算公式为： 闪光振荡电路 扬声器 功率输出电路 音频振荡电路 指示灯及控制电路 311111211f=2()ln (1)pRR CRR CR 式中1pR是在实际工作中是通过调节使输出的方波的占空比为50%，在理论上应该使其与R1 相等，而在实际中它们之间的大小相差不是太大。 图2 方波发生器 ②、音频振荡电路部分 音频振荡电路是为后面的扬声器提供电能，更重要的是为后面扬声器发声提供发声的频率。一般情况下，我们是使扬声器在正弦电下工作。因此，音频振荡电路在这个实验中就是一个正弦波振荡电路发生器。 正弦波振荡电路，可以通过RC 正弦波振荡电路和 LC 正弦波振荡电路来实现。RC 正弦波振荡电路有桥式振荡电路、双 T 网络式和移相式振荡电路等类型，LC 正弦波振荡电路有 LC选频放大电路、变压器反馈式LC 振荡电路、三点式LC 振荡电路和石英晶体振荡电路等类型。它们的部分原理图如图3 所...
