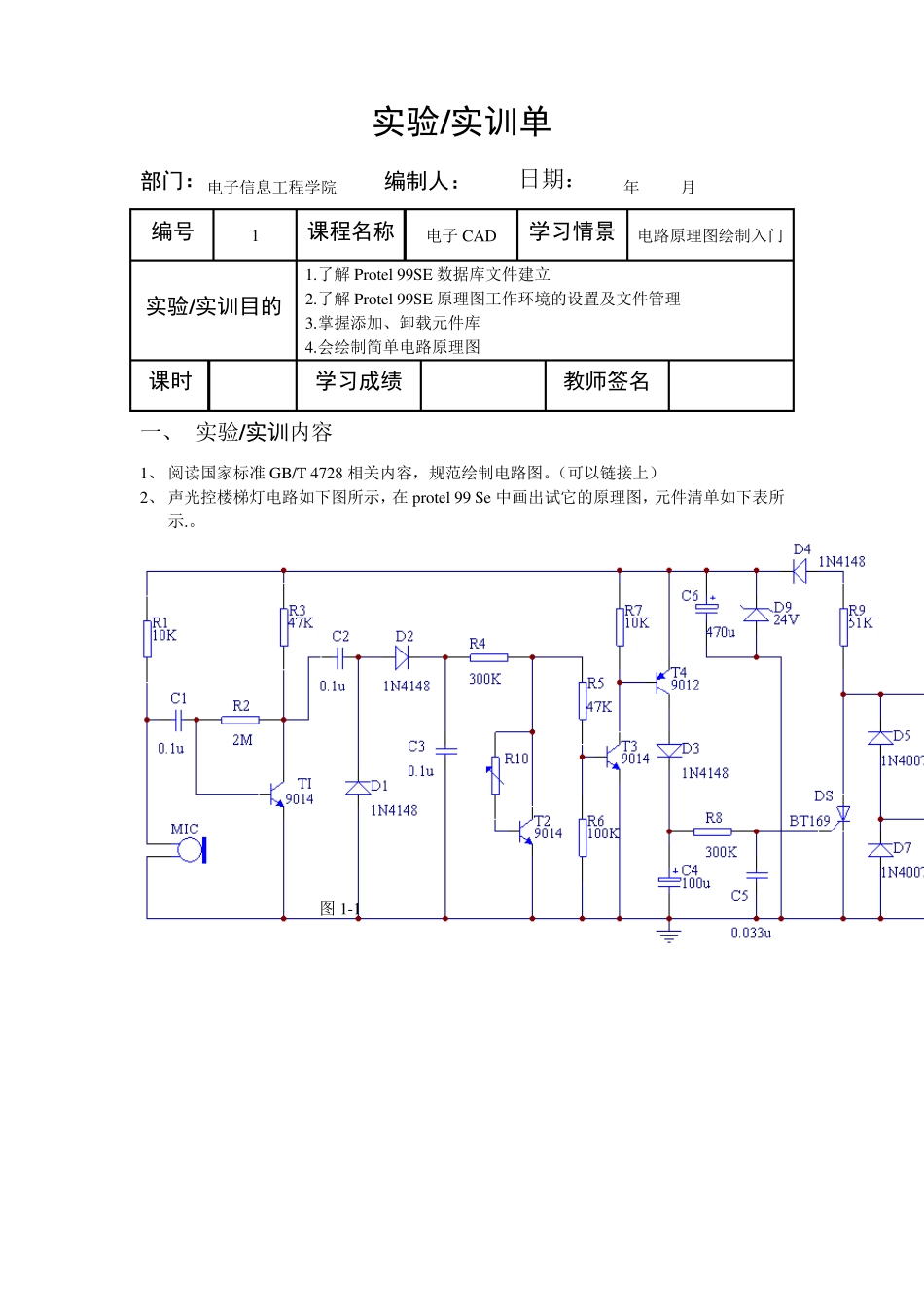

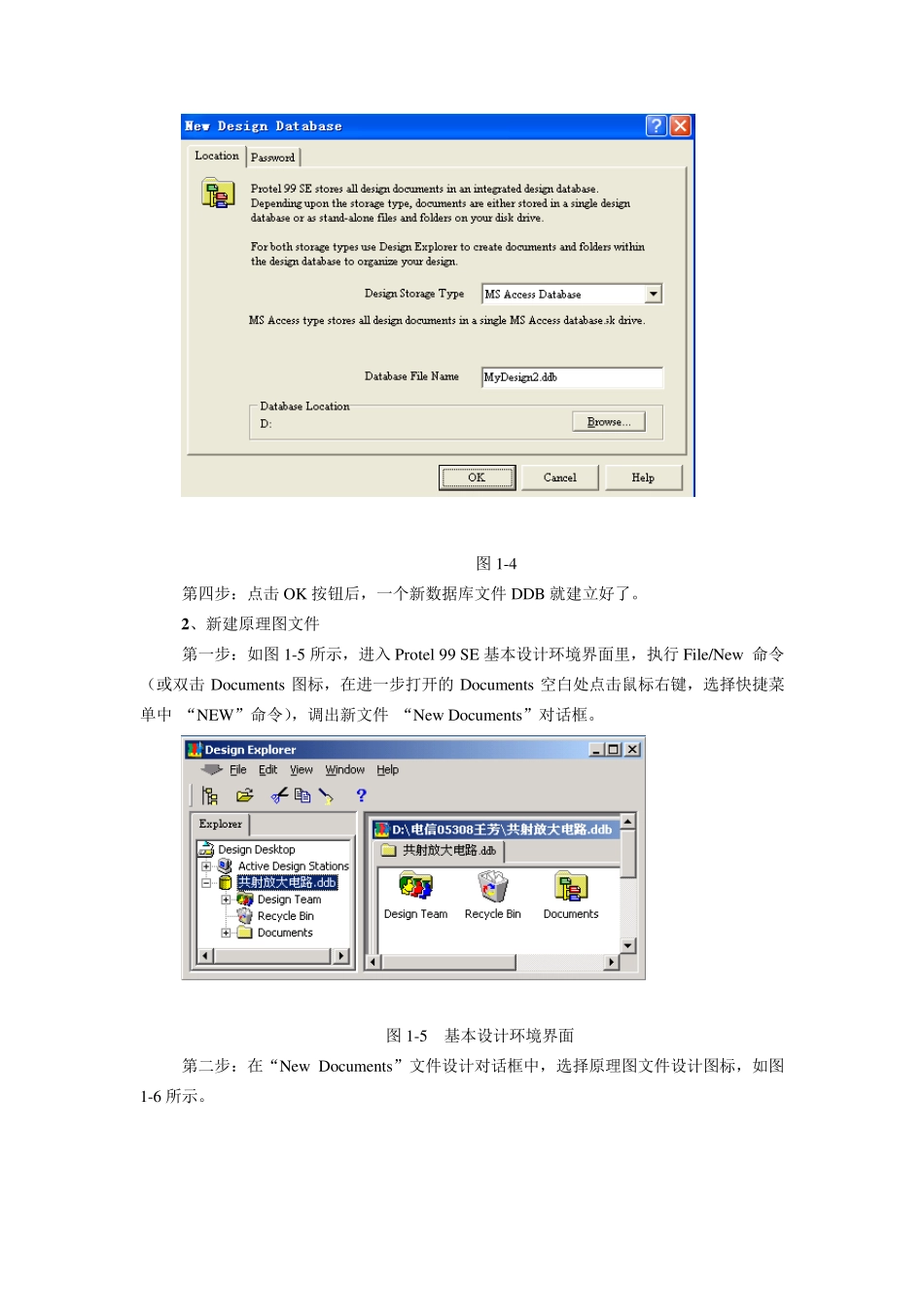

实验/实训单 部门：电子信息工程学院 编制人： 日期： 年 月 编号 1 课程名称 电子CAD 学习情景 电路原理图绘制入门 实验/实训目的 1.了解Protel 99SE 数据库文件建立 2.了解Protel 99SE 原理图工作环境的设置及文件管理 3.掌握添加、卸载元件库 4.会绘制简单电路原理图 课时 学习成绩 教师签名 一、 实验/实训内容 1、 阅读国家标准 GB/T 4728 相关内容，规范绘制电路图。（可以链接上） 2、 声光控楼梯灯电路如下图所示，在 protel 99 Se 中画出试它的原理图，元件清单如下表所示.。 图1-1 二、 实验/实训要求 1、 设置图纸大小为 A4，水平放置，其它采用默认设置，填写标题栏中相关内容。 2、 工作光标为小 900、自动滚屏功能打开、取消自动放置节点，可取消 30 次操作。 3、 指定文档默认模板为 C:\99 SE 例子中的任一个，把该原理图更名为 1.sch 保存 d:上自已的目录中。 三、 实施指导 1 、新建数据库文件 第一步：利用计算机基础操作知识，我们在计算机的硬盘 D 上建立自己的文件夹，以自己的班号姓名为目录名，如：电信 05308 王芳。 图 1-2 绘制电路原理图的过程 图 1-3 第二步：启动 Protel 99 SE 软件，利用 File/New 菜单命令打开新建项目对话框。 第三步：在图 1-4 新设计数据库（New Design Database）对话框中，设计存贮类型（Design Storage Type）选为 MS Access Database；数据库文件名（Database File Name）*.ddb；再通过浏览按钮来修改新数据库存放目录（Database Location）为 D:\ 电信 05308 王芳。 图1-4 第四步：点击OK 按钮后，一个新数据库文件DDB 就建立好了。 2、新建原理图文件 第一步：如图1-5 所示，进入Protel 99 SE 基本设计环境界面里，执行File/New 命令（或双击Documents 图标，在进一步打开的Documents 空白处点击鼠标右键，选择快捷菜单中 “NEW”命令），调出新文件 “New Documents”对话框。 图1-5 基本设计环境界面 第二步：在“New Documents”文件设计对话框中，选择原理图文件设计图标，如图1-6 所示。 图1-6 文件设计管理器 第三步：双击原理图文件设计图标（或选中原理图文件设计图标后单击OK 按钮），输入原理图设计文件名称，就建立了一个未打开的空白原理图设计文档，如图1-7 所示（注意：所有原理图文件扩展名都应为.sch）。 图1-7 3 、添加、卸载元件库 第一...
