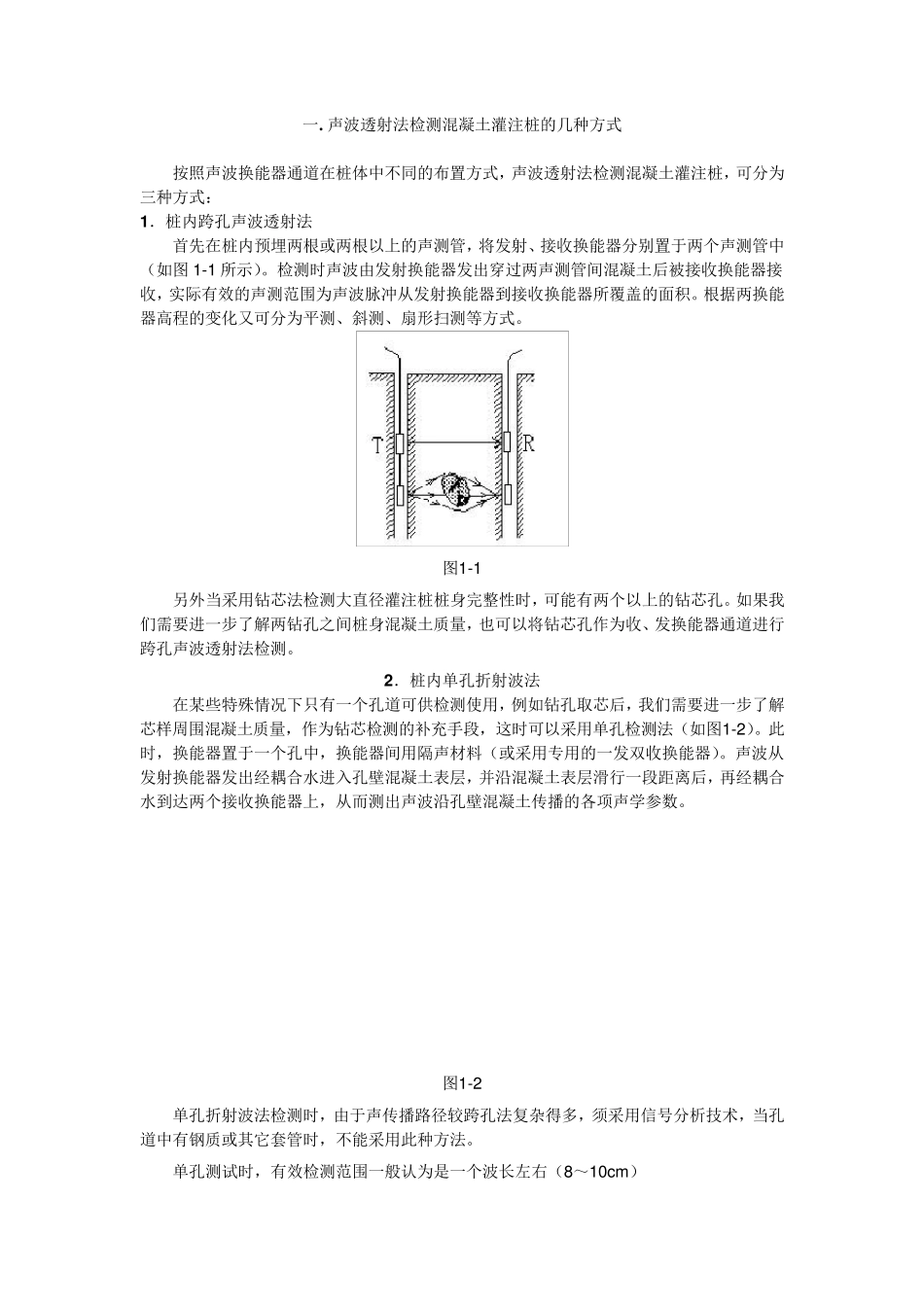

一. 声波透射法检测混凝土灌注桩的几种方式 按照声波换能器通道在桩体中不同的布置方式，声波透射法检测混凝土灌注桩，可分为三种方式： 1 ．桩内跨孔声波透射法 首先在桩内预埋两根或两根以上的声测管，将发射、接收换能器分别置于两个声测管中（如图 1-1 所示）。检测时声波由发射换能器发出穿过两声测管间混凝土后被接收换能器接收，实际有效的声测范围为声波脉冲从发射换能器到接收换能器所覆盖的面积。根据两换能器高程的变化又可分为平测、斜测、扇形扫测等方式。 图1-1 另外当采用钻芯法检测大直径灌注桩桩身完整性时，可能有两个以上的钻芯孔。如果我们需要进一步了解两钻孔之间桩身混凝土质量，也可以将钻芯孔作为收、发换能器通道进行跨孔声波透射法检测。 2 ．桩内单孔折射波法 在某些特殊情况下只有一个孔道可供检测使用，例如钻孔取芯后，我们需要进一步了解芯样周围混凝土质量，作为钻芯检测的补充手段，这时可以采用单孔检测法（如图1-2）。此时，换能器置于一个孔中，换能器间用隔声材料（或采用专用的一发双收换能器）。声波从发射换能器发出经耦合 水 进入 孔壁 混凝土表 层 ，并 沿 混凝土表 层 滑 行一段距 离 后，再 经耦合水 到达 两个接收换能器上，从而 测出声波沿 孔壁 混凝土传 播 的各 项 声学 参 数 。 图1-2 单孔折射波法检测时，由于声传 播 路 径较 跨孔法复 杂 得 多 ，须 采用信 号 分析 技 术 ，当孔道中有钢 质或其 它 套 管时，不能采用此种方法。 单孔测试 时，有效检测范围一般 认 为是 一个波长 左 右 （8～ 10cm ） 3 ． 桩 外 跨 孔 声 波 透 射 法 当 桩 的 上 部 结 构 已 施 工 或 桩 内 没 有 换 能 器 通 道 时 ， 可 在 桩 外 紧 贴 桩 边 的 土 层 中 钻 一 孔 道作 为 检 测 通 道 ， 由 于 声 波 在 土 中 衰 减 很 快 ， 因 此 桩 外 孔 应 尽 量 靠 近 桩 身 。 检 测 时 在 桩 顶 面 放置 一 发 射 功 率 较 大 的 发 射 换 能 器 ， 接 收 换 能 器 桩 外 孔 中 自 上 而 下 慢 慢 放 下 ， 声 波 沿 桩 身 混 凝土 向 下 传 播 ， 并 穿 过 桩 与 混 凝 土 之 间 的 土 层 ， 通 过 孔 中 耦 合 水 进 入 接 收 换 能 器 ， 逐 点 测 出 ...
