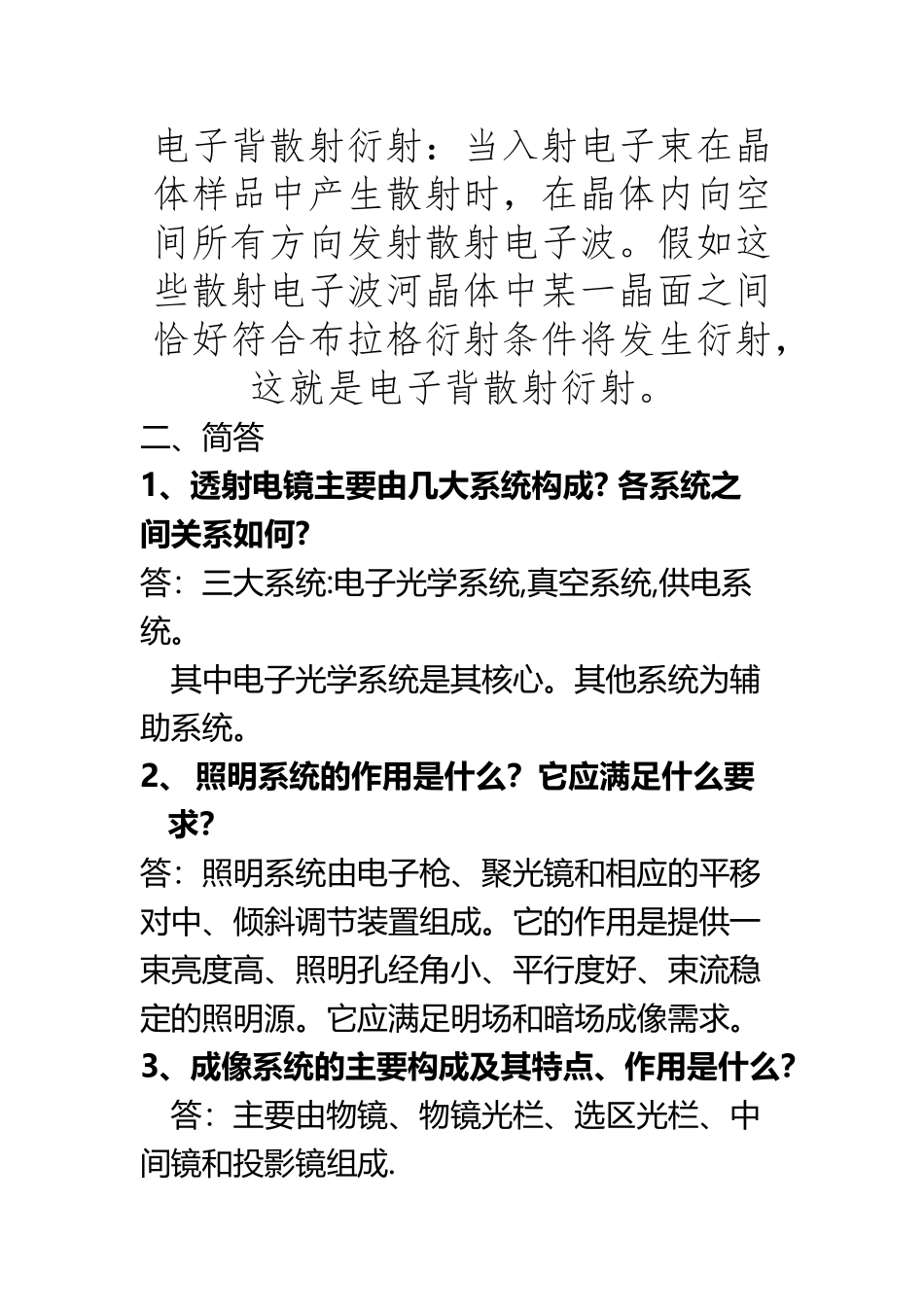

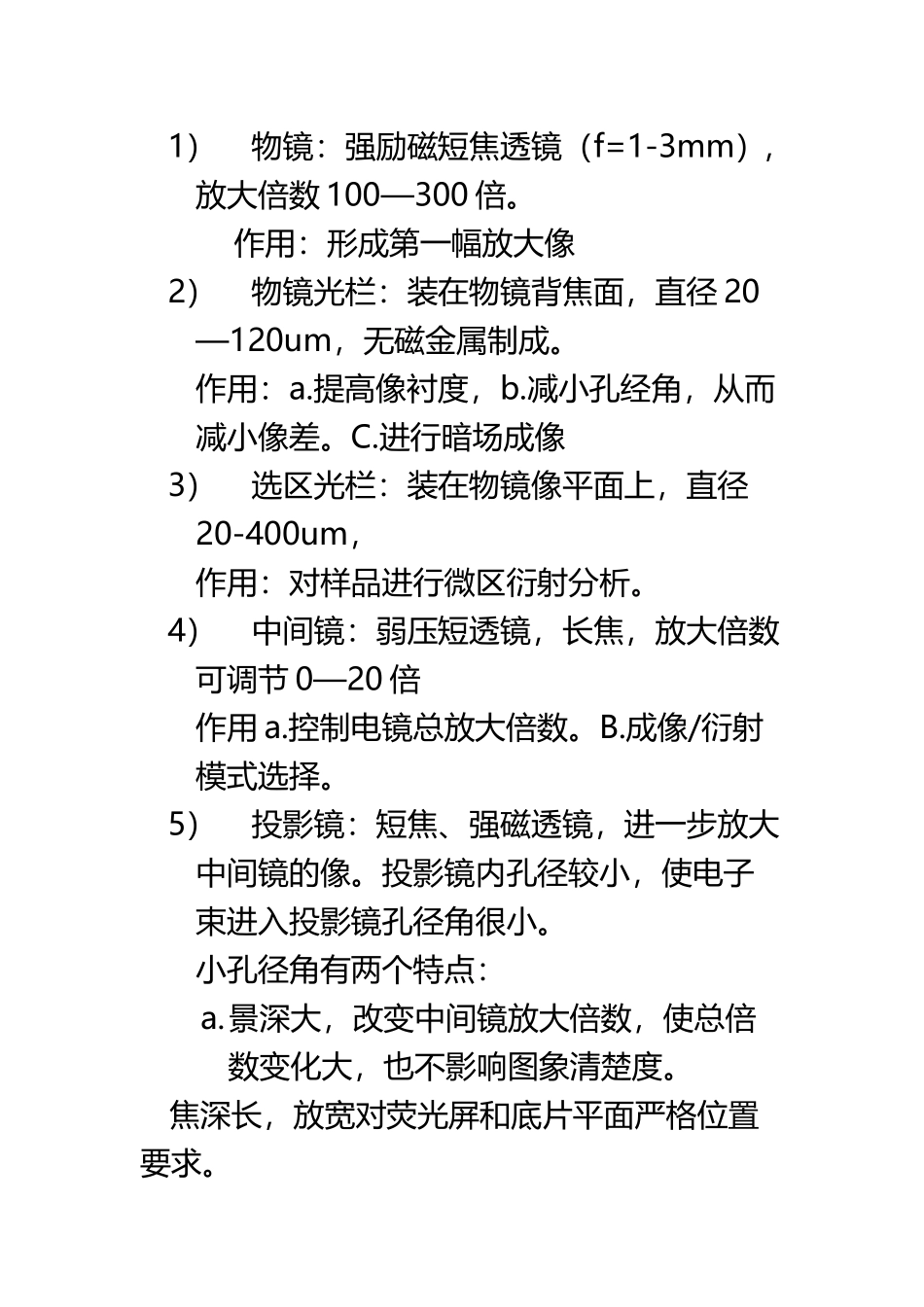

TEM-透射电镜习题答案及总结(18 页)Good is good, but better carries it.精益求精，善益求善。电子背散射衍射：当入射电子束在晶体样品中产生散射时，在晶体内向空间所有方向发射散射电子波。假如这些散射电子波河晶体中某一晶面之间恰好符合布拉格衍射条件将发生衍射，这就是电子背散射衍射。二、简答1、透射电镜主要由几大系统构成? 各系统之间关系如何?答：三大系统:电子光学系统,真空系统,供电系统。其中电子光学系统是其核心。其他系统为辅助系统。2、 照明系统的作用是什么？它应满足什么要求？答：照明系统由电子枪、聚光镜和相应的平移对中、倾斜调节装置组成。它的作用是提供一束亮度高、照明孔经角小、平行度好、束流稳定的照明源。它应满足明场和暗场成像需求。3、成像系统的主要构成及其特点、作用是什么？答：主要由物镜、物镜光栏、选区光栏、中间镜和投影镜组成.1）物镜：强励磁短焦透镜（f=1-3mm）,放大倍数 100—300 倍。作用：形成第一幅放大像2）物镜光栏：装在物镜背焦面，直径 20—120um，无磁金属制成。作用：a.提高像衬度，b.减小孔经角，从而减小像差。C.进行暗场成像3）选区光栏：装在物镜像平面上，直径20-400um，作用：对样品进行微区衍射分析。4）中间镜：弱压短透镜，长焦，放大倍数可调节 0—20 倍作用 a.控制电镜总放大倍数。B.成像/衍射模式选择。5）投影镜：短焦、强磁透镜，进一步放大中间镜的像。投影镜内孔径较小，使电子束进入投影镜孔径角很小。小孔径角有两个特点：a.景深大，改变中间镜放大倍数，使总倍数变化大，也不影响图象清楚度。焦深长，放宽对荧光屏和底片平面严格位置要求。4、 分别说明成像操作与衍射操作时各级透镜（像平面与物平面）之间的相对位置关系，并画出光路图。答：假如把中间镜的物平面和物镜的像平面重合，则在荧光屏上得到一幅放大像，这就是电子显微镜中的成像操作，如图（a）所示。假如把中间镜的物平面和物镜的后焦面重合，则在荧光屏上得到一幅电子衍射花样，这就是电子显微镜中的电子衍射操作，如图（b）所示。5.简要说明多晶（纳米晶体）、单晶及非晶衍射花样的特征及形成原理。答：单晶花样是一个零层二维倒易截面，其倒易点规则排列，具有明显对称性，且处于二维网络的格点上。因此表达花样对称性的基本单元为平行四边形。单晶电子衍射花样就是(uvw)*0零层倒易截面的放大像。多晶面的衍射花样为：各衍射圆锥与垂直入射束方向的荧光屏或照相底片的相交线，...
