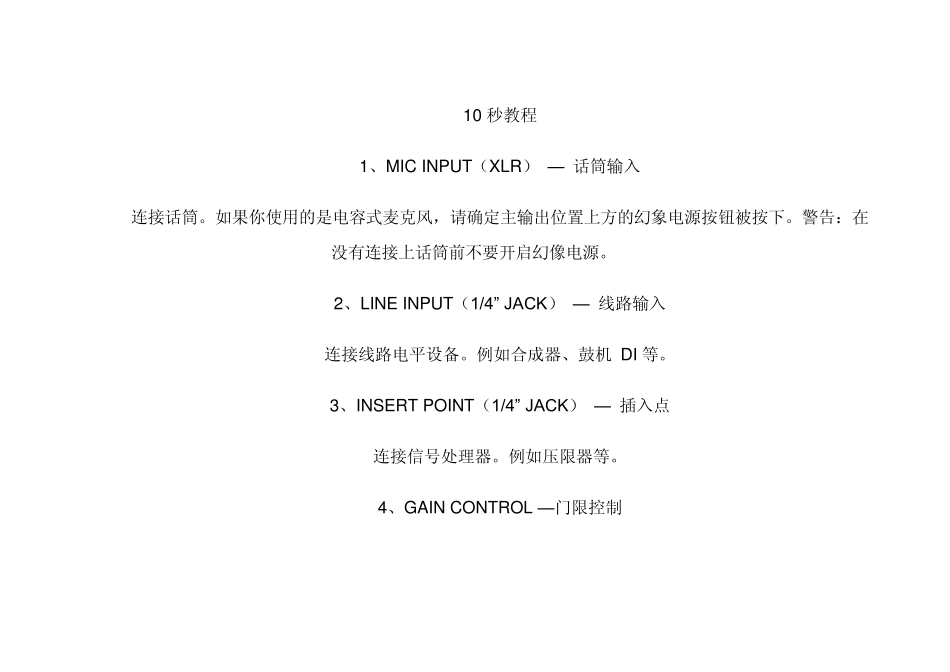

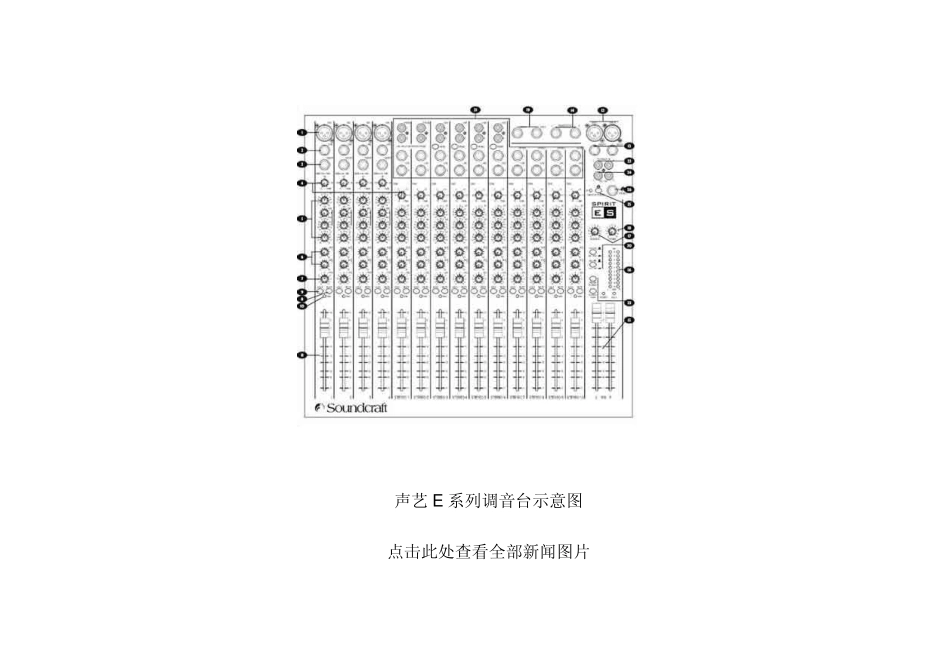

声艺E系列调音台教程 为了能够使您快速的使用E 系列调音台，我们提供了这项10 秒教程，通过它可以使您快速的掌握该系列调音台的一些功能信息。 声艺E 系列调音台示意图 点击此处查看全部新闻图片 10 秒教程 1、MIC INPUT（XLR） — 话筒输入 连接话筒。如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。警告：在没有连接上话筒前不要开启幻像电源。 2、LINE INPUT（1/4” JACK） — 线路输入 连接线路电平设备。例如合成器、鼓机 DI 等。 3、INSERT POINT（1/4” JACK） — 插入点 连接信号处理器。例如压限器等。 4、GAIN CONTROL —门限控制 调整这个可以提升和衰减输入信号的电平。 5、EQ STAGE — 均衡组 调整这几个旋钮可以改变信号的音调（信号的特性）。 6、AUX SENDS — 辅助发送 调整这两个旋钮可以改变到 FX单元或监听单元（耳机/舞台监听）的电平。AUX1&2可切换推子前/后。 7、PAN/BAL CONTROL — 声像控制 使用这个旋钮可以控制立体声信号的声像。 8、MUTE SWITCH — 静音切换 当这个按钮被按下你将会听不到该通道的信号（post-mute ）。 9、SOLO — 预听 当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ 后的信号。 10、PEAK LED — 削波指示灯 用来指示特定通道的信号失真（削波）。 11、INPUT CHANNEL FADER — 输入通道推子 用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。 12、MIX OUTPUTS（XLR）— 混合输出端 这里连接到模拟记录设备或你的扩声系统。 13、MIX INSERTS（1/4” Jack）— 混合插入端 这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。信号从 JACK 插头的顶端发送，从环端返回。 14、MONITOR O/Ps（1/4” Jack） — 监听输出端 这个用来连接到你的监听系统。它可以直接连接到有源监听或者是间接通过功放的标准监听。 15、MASTER FADERS — 混合推子 这两个推子用来控制混合总线的总电平。 16、MAIN METERS — 主输出电平 用来显示混合输出的电平值。当 SOLO LED 灯亮时，则该电平表显示信号源的电平值。 17、MONITOR CONTROL — 监听音量控制 用来控制发送到你的监听系统的信号电平大小。 18、PHONES CONTROL — 耳机音量控制 用来控制发送到耳机插孔的信号电平大小。 19、AUX OUTPUTS（1/4” Jack...
