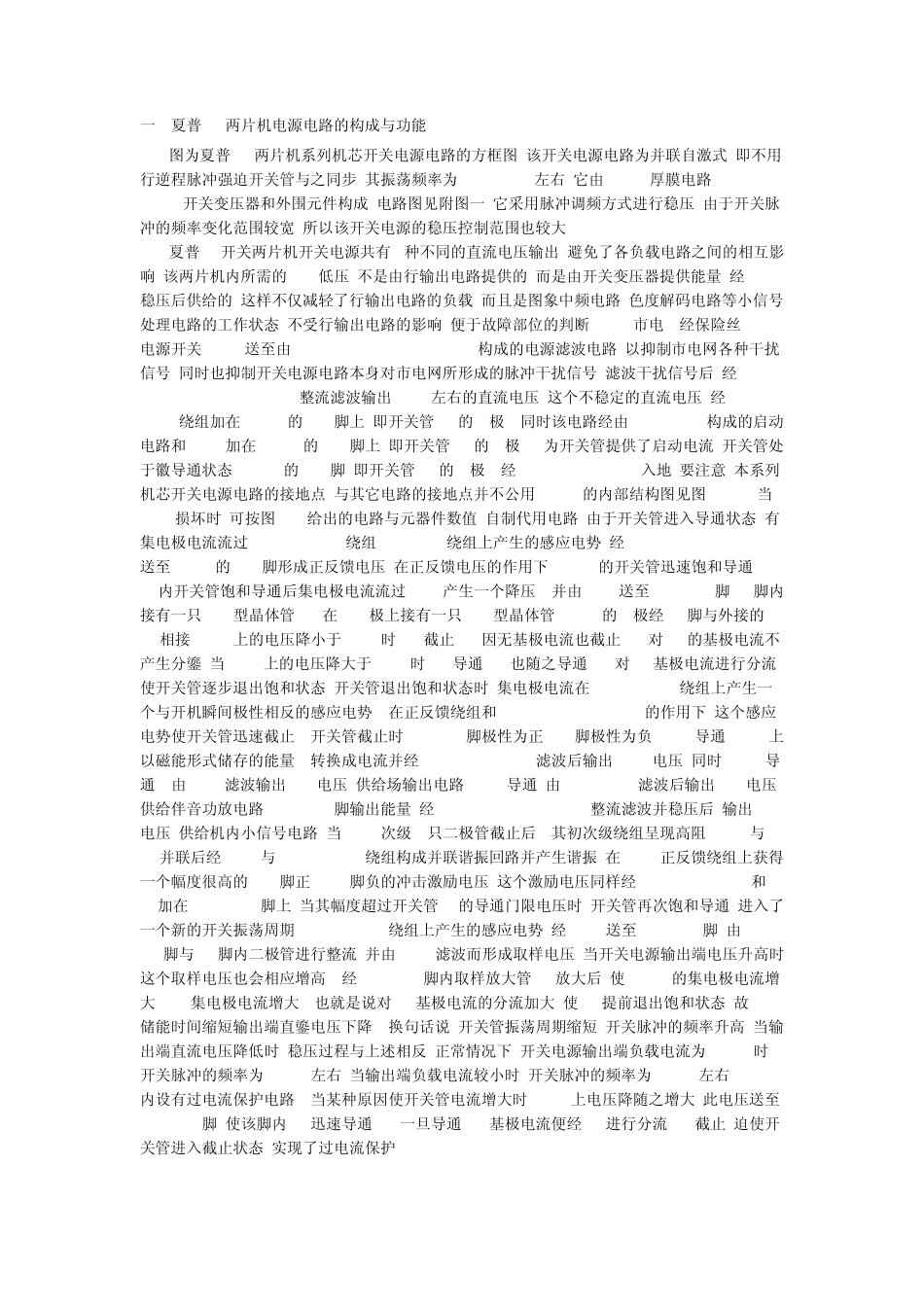

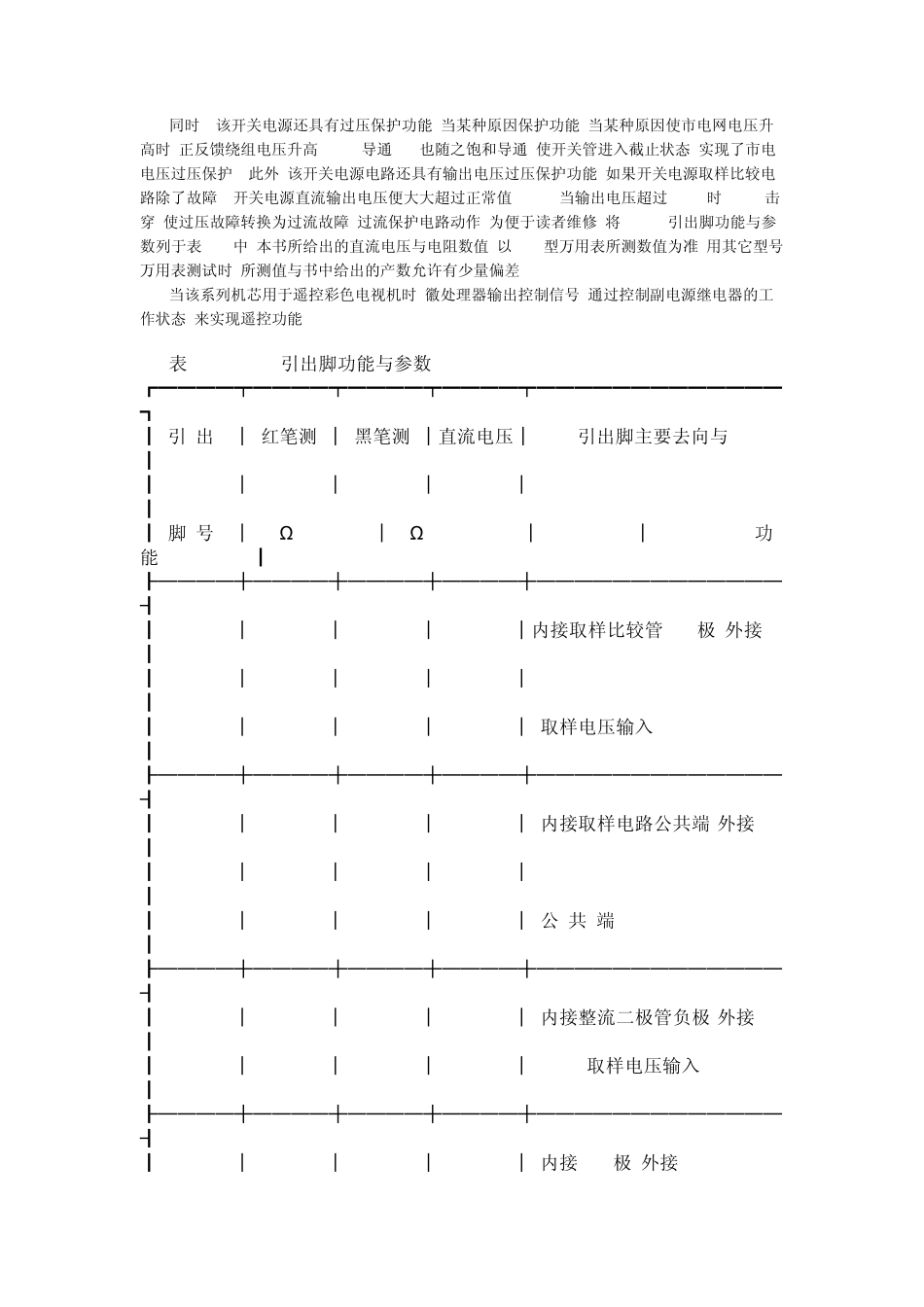

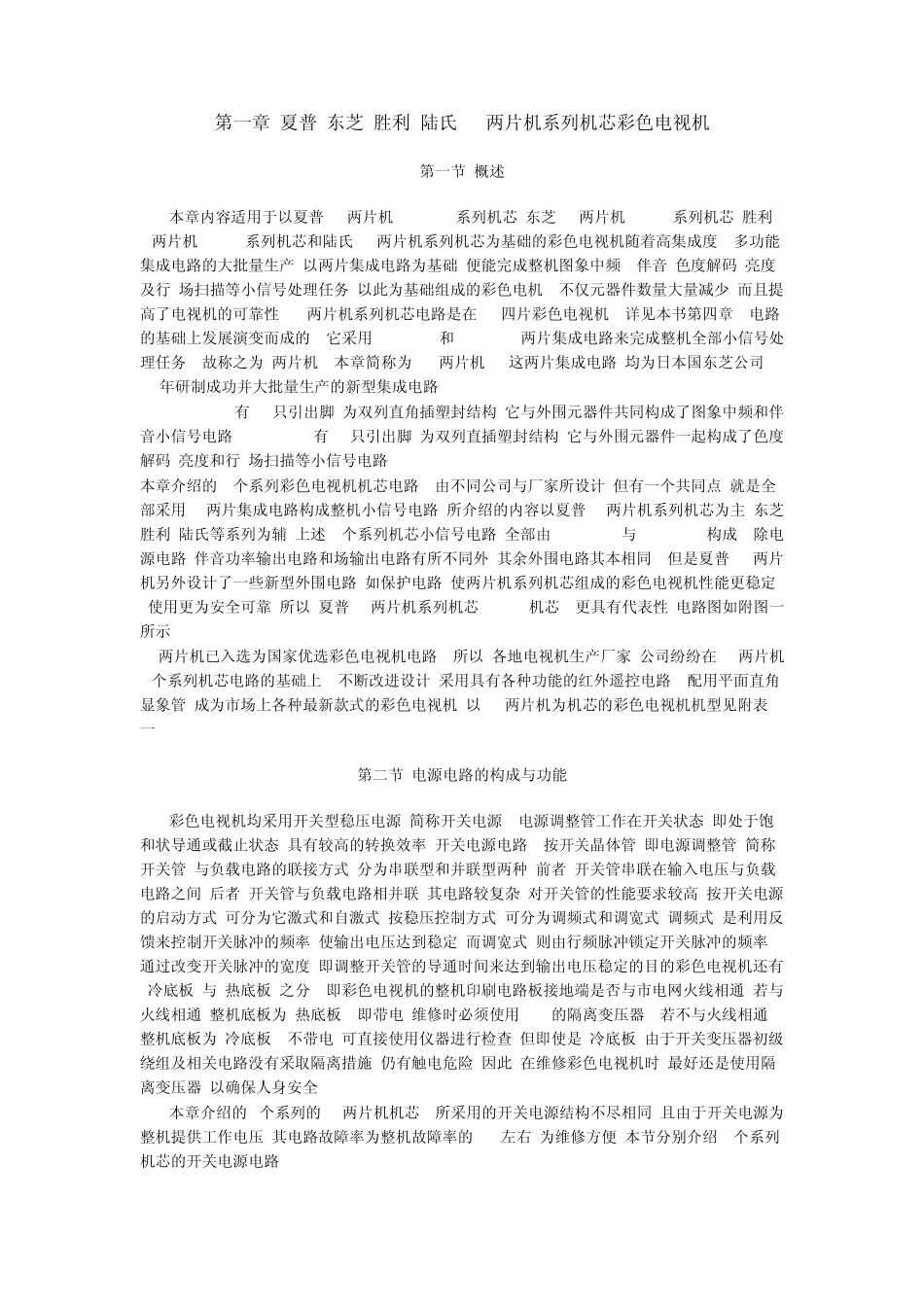

第一章 夏普 东芝 胜利 陆氏 TA两片机系列机芯彩色电视机 第一节 概述 本章内容适用于以夏普 TA两片机(NC-2T) 系列机芯,东芝 TA两片机(L851)系列机芯,胜利 TA两片机(CX-M)系列机芯和陆氏 TA两片机系列机芯为基础的彩色电视机随着高集成度, 多功能集成电路的大批量生产,以两片集成电路为基础,便能完成整机图象中频, 伴音,色度解码,亮度及行,场扫描等小信号处理任务.以此为基础组成的彩色电机, 不仅元器件数量大量减少,而且提高了电视机的可靠性.TA两片机系列机芯电路是在 TA四片彩色电视机 (详见本书第四章) 电路的基础上发展演变而成的. 它采用TA7680AP和TA7698AP两片集成电路来完成整机全部小信号处理任务, 故称之为"两片机"(本章简称为"TA两片机").这两片集成电路,均为日本国东芝公司 1983年研制成功并大批量生产的新型集成电路. TA7680AP有 24只引出脚,为双列直角插塑封结构.它与外围元器件共同构成了图象中频和伴音小信号电路. TA7698AP有 42只引出脚,为双列直插塑封结构.它与外围元器件一起构成了色度解码,亮度和行,场扫描等小信号电路. 本章介绍的 4个系列彩色电视机机芯电路, 由不同公司与厂家所设计,但有一个共同点,就是全部采用TA两片集成电路构成整机小信号电路.所介绍的内容以夏普TA两片机系列机芯为主,东芝,胜利,陆氏等系列为辅.上述 4个系列机芯小信号电路,全部由 TA7680AP与 TA7698AP构成, 除电源电路,伴音功率输出电路和场输出电路有所不同外,其余外围电路其本相同. 但是夏普 TA两片机另外设计了一些新型外围电路,如保护电路,使两片机系列机芯组成的彩色电视机性能更稳定, 使用更为安全可靠.所以,夏普 TA两片机系列机芯(NV-2T机芯),更具有代表性,电路图如附图一所示. TA两片机已入选为国家优选彩色电视机电路. 所以,各地电视机生产厂家,公司纷纷在 TA两片机4个系列机芯电路的基础上, 不断改进设计,采用具有各种功能的红外遥控电路, 配用平面直角显象管,成为市场上各种最新款式的彩色电视机.以 TA两片机为机芯的彩色电视机机型见附表一. 第二节 电源电路的构成与功能 彩色电视机均采用开关型稳压电源(简称开关电源),电源调整管工作在开关状态,即处于饱和状导通或截止状态,具有较高的转换效率.开关电源电路, 按开关晶体管(即电源调整管,简称开关管)与负载电路的联接方式,分为串联型和并联型两种.前者,开关管串联在输入电压与负载电路之间;后者,开关管与负载电路相并联,其电路较复杂,...
