外墙外保温施工做法详解VIP免费

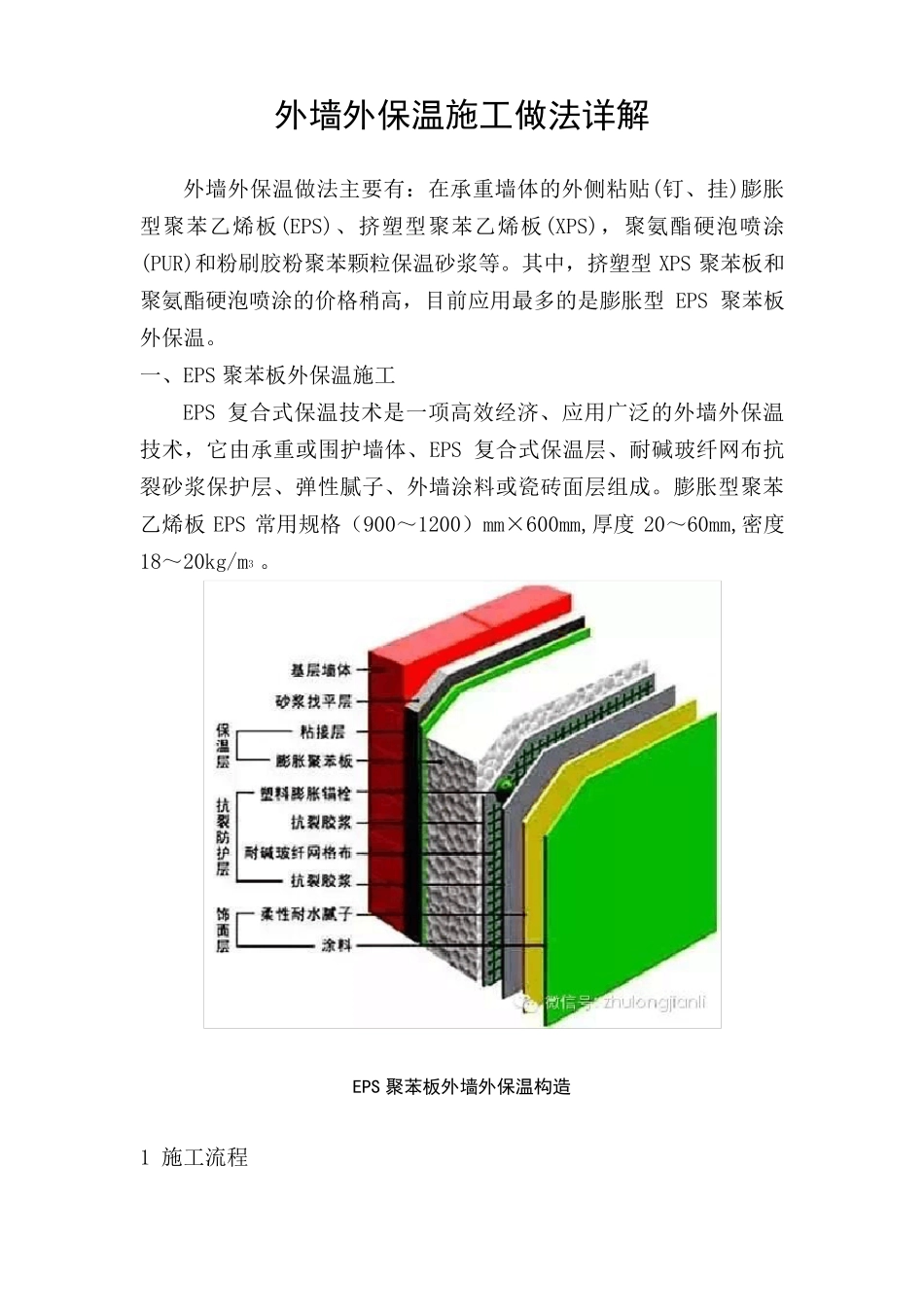

外墙外保温施工做法详解 外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。其中，挤塑型XPS 聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS 聚苯板外保温。 一、EPS 聚苯板外保温施工 EPS 复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS 复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或瓷砖面层组成。膨胀型聚苯乙烯板EPS 常用规格（900～1200）mm×600mm,厚度 20～60mm,密度18～20kg/m3 。 EPS 聚苯板外墙外保温构造 1 施工流程 基层处理→测量放线→粘贴 EPS 聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子→面层涂料或面砖施工。 2 墙体基面处理及测量放线 墙体基面须清理干净，检验墙面平整度和垂直度，用 2m 靠尺检查，最大偏差≤5mm。在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制 EPS 聚苯板的垂直度和平整度。 墙面平整度检查 阳角吊线 3 EPS 板的固定方法 ⑴ 粘贴法 粘贴法有点框法、条粘法和满粘法，通常采用点框法。用钢抹子沿 EPS 板的四周涂抹配制好的粘结剂，宽度为 50mm，板的中间均匀设置 8 个直径 100mm 的粘结点，厚 10mm，粘结剂的涂抹面积不得小于 40%。板应自下而上沿水平方向横向铺贴，错缝 1/2 板长。 粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。 点框法粘结剂涂抹示意 点框法涂抹粘结剂 EPS 聚苯板的排列及错缝 ⑵ EPS 板粘贴与锚栓结合法 该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。锚栓用量每平方米：10 层以下约6 个，10～18 层8 个，19～24 层10 个，24 层以上12 个。单个锚栓抗拉承载力极限值≥1.5kN。适用于外墙饰面为瓷砖的外墙保温层施工，尤其适用于基面附着力差的既有建筑围护结构的节能改造。 锚栓的布置示意 锚栓的安装 锚栓（保温钉） ⑶ 钢丝网架埋入法 该工艺是将单面钢丝网架聚苯板内置于混凝土墙体的外模内侧，墙体混凝土浇筑时与钢丝网架聚苯板一次浇筑成型为复合墙体。 钢丝网架聚苯板在工厂预制成块体，现场根据排板尺寸裁割拼装，外墙主体与保温层一次成活，工效提高，工期缩短，施...
