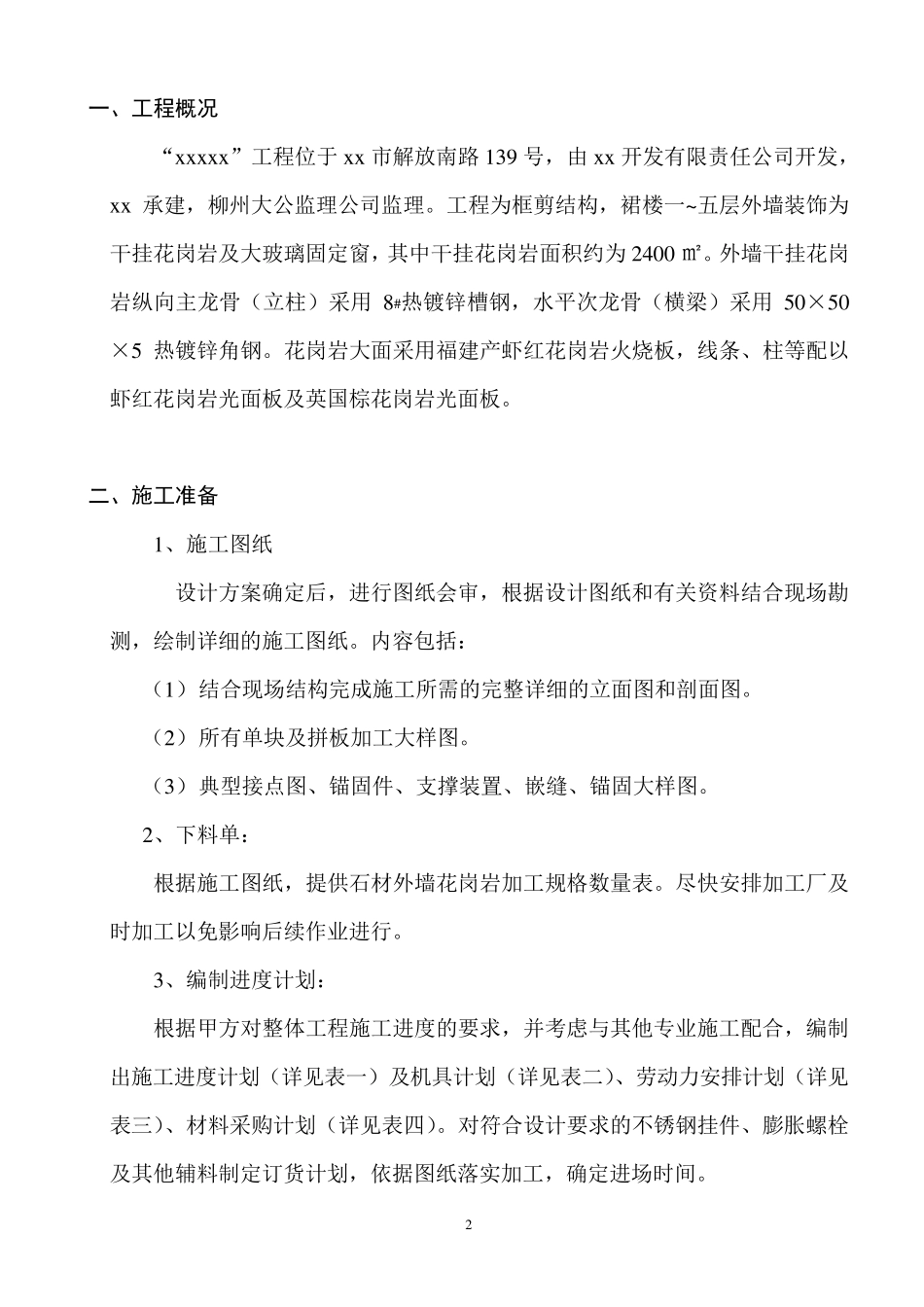

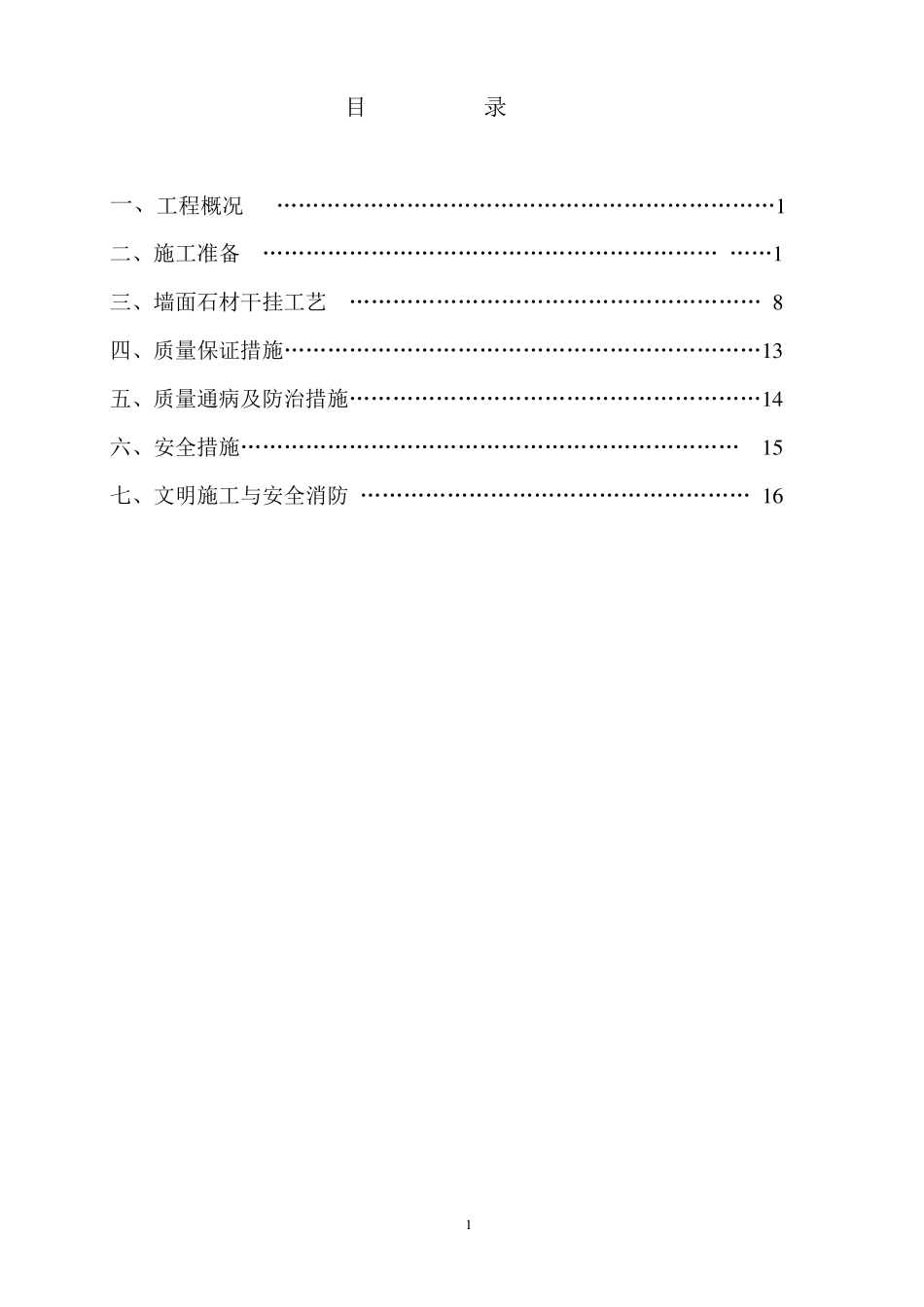

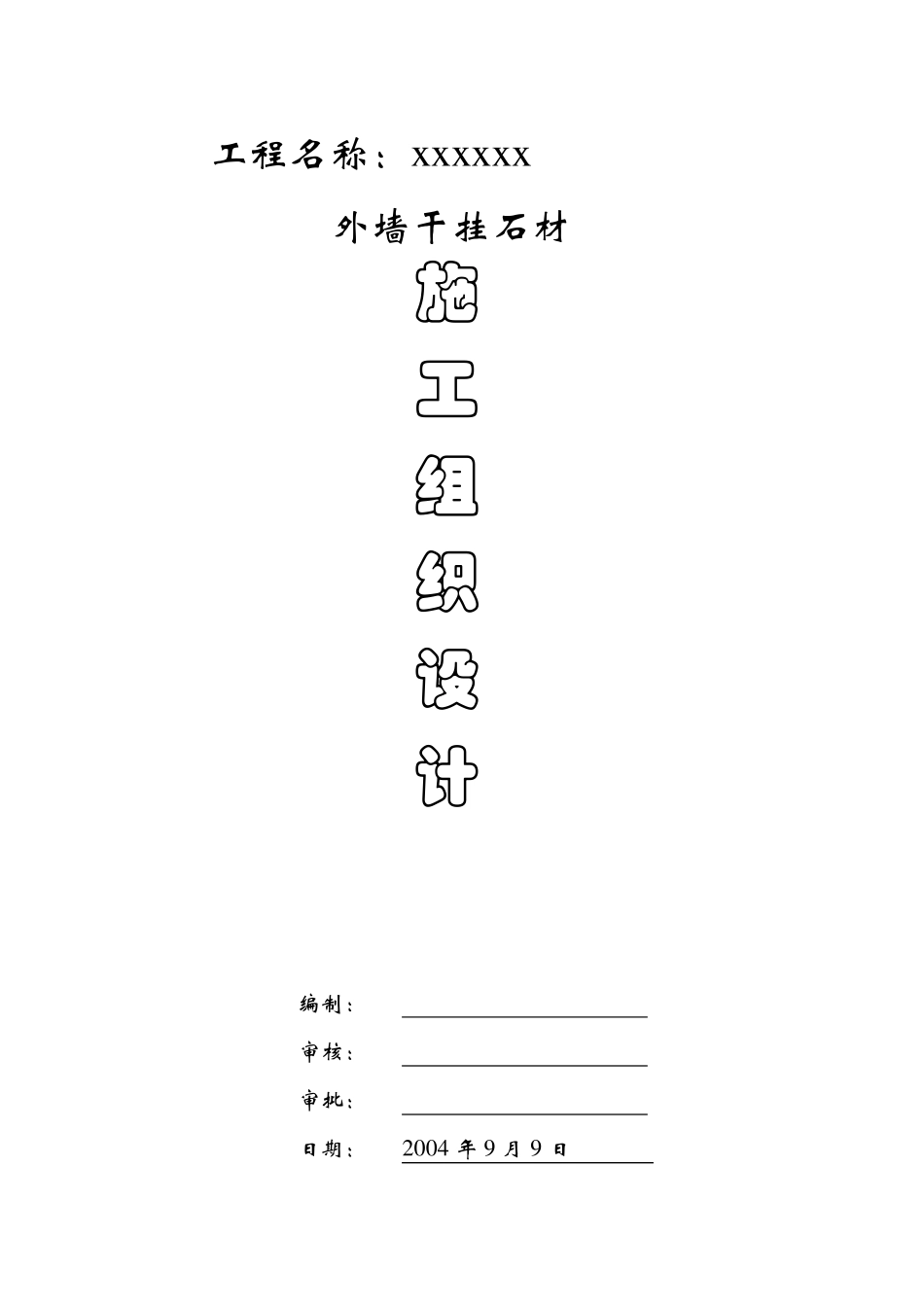

工程名称：x x x x x x 外墙干挂石材 施 工 组 织 设 计 编制： 审核： 审批： 日期： 2 0 0 4 年 9 月 9 日 1 目 录 一、工程概况 ……………………………………………………………1 二、施工准备 ……………………………………………………… ……1 三、墙面石材干挂工艺 ………………………………………………… 8 四、质量保证措施…………………………………………………………1 3 五、质量通病及防治措施…………………………………………………1 4 六、安全措施…………………………………………………………… 1 5 七、文明施工与安全消防 ……………………………………………… 1 6 2 一、工程概况 “xxxxx”工程位于xx 市解放南路139 号，由xx 开发有限责任公司开发，xx 承建，柳州大公监理公司监理。工程为框剪结构，裙楼一~五层外墙装饰为干挂花岗岩及大玻璃固定窗，其中干挂花岗岩面积约为2400 ㎡。外墙干挂花岗岩纵向主龙骨（立柱）采用8#热镀锌槽钢，水平次龙骨（横梁）采用50×50×5 热镀锌角钢。花岗岩大面采用福建产虾红花岗岩火烧板，线条、柱等配以虾红花岗岩光面板及英国棕花岗岩光面板。 二、施工准备 1、施工图纸 设计方案确定后，进行图纸会审，根据设计图纸和有关资料结合现场勘测，绘制详细的施工图纸。内容包括： （1） 结合现场结构完成施工所需的完整详细的立面图和剖面图。 （2） 所有单块及拼板加工大样图。 （3） 典型接点图、锚固件、支撑装置、嵌缝、锚固大样图。 2、下料单： 根据施工图纸，提供石 材 外墙花岗岩加工规 格 数 量 表 。尽 快 安 排 加工厂 及时 加工以免 影 响 后续 作 业 进行。 3、编 制进度 计划 ： 根据甲 方对 整体 工程施工进度 的要 求 ，并 考 虑 与 其他 专 业 施工配合，编 制出 施工进度 计划 （详见 表 一）及机 具 计划 （详见 表 二 ）、劳 动 力 安 排 计划 （详见表 三 ）、材 料采购 计划 （详见 表 四 ）。对 符 合设计要 求 的不 锈 钢挂件、膨 胀 螺 栓及其他 辅 料制定订 货 计划 ，依 据图纸落 实 加工，确定进场时 间 。 3 4 、技术交底： 进场时做好施工前技术交底工作。施工人员提前进驻现场，熟悉现场情况，做到安装心中有数，细查现场，发现问题，及时提出整改意见及措施，以确保施工正常进行。 5 ...
