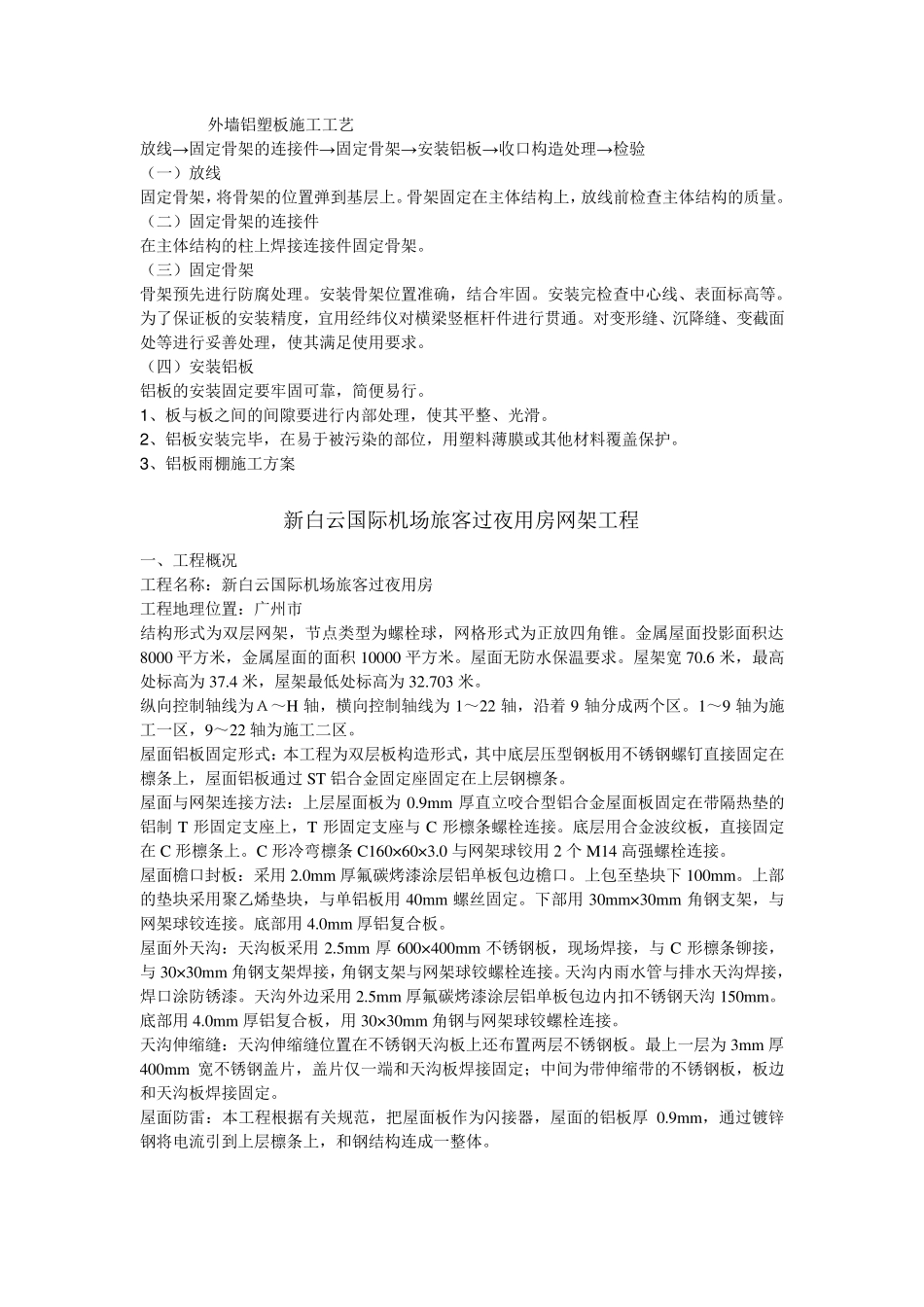

外墙铝塑板施工工艺 放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验 （一）放线 固定骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量。 （二）固定骨架的连接件 在主体结构的柱上焊接连接件固定骨架。 （三）固定骨架 骨架预先进行防腐处理。安装骨架位置准确，结合牢固。安装完检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横梁竖框杆件进行贯通。对变形缝、沉降缝、变截面处等进行妥善处理，使其满足使用要求。 （四）安装铝板 铝板的安装固定要牢固可靠，简便易行。 1 、板与板之间的间隙要进行内部处理，使其平整、光滑。 2 、铝板安装完毕，在易于被污染的部位，用塑料薄膜或其他材料覆盖保护。 3 、铝板雨棚施工方案 新白云国际机场旅客过夜用房网架工程 一、工程概况 工程名称：新白云国际机场旅客过夜用房 工程地理位置：广州市 结构形式为双层网架，节点类型为螺栓球，网格形式为正放四角锥。金属屋面投影面积达8000 平方米，金属屋面的面积 10000 平方米。屋面无防水保温要求。屋架宽 70.6 米，最高处标高为 37.4 米，屋架最低处标高为 32.703 米。 纵向控制轴线为Ａ～H 轴，横向控制轴线为 1～22 轴，沿着 9 轴分成两个区。1～9 轴为施工一区，9～22 轴为施工二区。 屋面铝板固定形式：本工程为双层板构造形式，其中底层压型钢板用不锈钢螺钉直接固定在檩条上，屋面铝板通过 ST 铝合金固定座固定在上层钢檩条。 屋面与网架连接方法：上层屋面板为 0.9mm 厚直立咬合型铝合金屋面板固定在带隔热垫的铝制 T 形固定支座上，T 形固定支座与 C 形檩条螺栓连接。底层用合金波纹板，直接固定在C 形檩条上。C 形冷弯檩条 C160×60×3.0 与网架球铰用 2 个 M14 高强螺栓连接。 屋面檐口封板：采用 2.0mm 厚氟碳烤漆涂层铝单板包边檐口。上包至垫块下 100mm。上部的垫块采用聚乙烯垫块，与单铝板用 40mm 螺丝固定。下部用 30mm×30mm 角钢支架，与网架球铰连接。底部用 4.0mm 厚铝复合板。 屋面外天沟：天沟板采用 2.5mm 厚 600×400mm 不锈钢板，现场焊接，与 C 形檩条铆接，与 30×30mm 角钢支架焊接，角钢支架与网架球铰螺栓连接。天沟内雨水管与排水天沟焊接，焊口涂防锈漆。天沟外边采用 2.5mm 厚氟碳烤漆涂层铝单板包边内扣不锈钢天沟 150mm。底部用 4.0mm 厚铝复合板，用 30×30mm 角...
